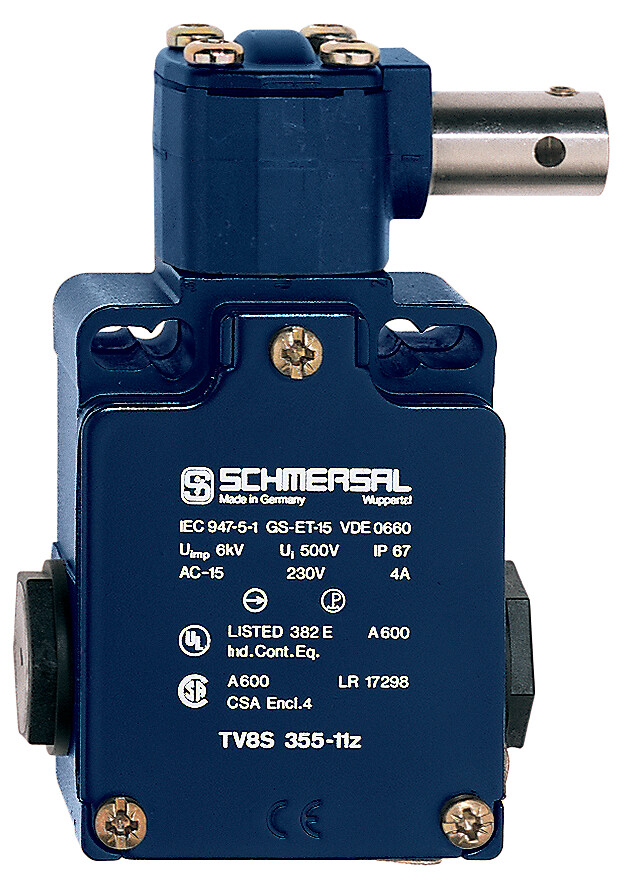

TV8S 355-02Z-M20 - 101153122

Zawiasowy wyłącznik bezpieczeństwa Schmersal, metalowa obudowa, 3 wloty M20, prąd 10 A, IP67, wymiar 66,7x107x65,3 mm, wałek 8 mm, styki NC, głowica obracana 4x90°.

TV8S 355-02Z-M20 - 101153122

Dodaj do porównania Usuń z porównania

88,20 €

108,49 € z podatkiem VAT

Produkt na zamówienie
Wysyłka w ciągu: 2-4 tygodnie
Darmowy odbiór lub wysyłka DHL od 20,00 zł
Zakup na fakturę lub płatność za pobraniem
Masz pytanie lub potrzebujesz porady?
+48 32 614 09 17

Parametry produktu

Czas dostawy gdy brak na magazynie
2-4 tygodnie
Gwarancja
24
Producent

Opisy produktu

Najważniejsze parametry TV8S 355-02Z-M20 101153122

  • 3 Wlot kablowy M 20 x 1.5
  • Obudowa metalowa
  • Dobra odporność na oleje i benzynę lakową
  • Głowicę można obracaćo 4 x 90°
  • 66,7 mm x 107 mm x 65,3 mm
  • Wałek aktywatora może być obrócony o 360°
Klucz zamówieniowy
Oznaczenie typu produktu TV8S 355-02Z-M20
Numer artykułu (Numer katalogowy) 101153122
EAN (European Article Number) 4030661168081
eCl@ss number, version 12.0 27-27-06-09
eCl@ss number, version 11.0 27-27-06-09
Numer eCl@ss, wersja 9.0 27-27-06-09
ETIM number, version 7.0 EC002591
ETIM number, version 6.0 EC002591
Certyfikaty - Normy
Certyfikaty
Certyfikaty
Właściwości ogólne
Materiał obudowy odlew ze stopów lekkich
Materiał powłoki obudowy malowane
Ciężar brutto 315 g
Dane ogólne - właściwości
Liczba zestyków bezpieczeństwa 2
Klasyfikacja
Normy, przepisy BG-GS-ET-15,EN ISO 13849-1,EN IEC 60947-5-1
Żywotność 20 Rok(lata)
Klasyfikacja bezpieczeństwa - Wyjścia bezpieczne
B10D Zestyk normalnie zamknięty (NC) 20 000 000 operacji
Dane mechaniczne
Element aktywujący Inne
Żywotność mechaniczna, najmniejszy 1 000 000 operacji
Kąt wymuszonego rozwarcia 7 °
Otwór pod wał 8 mm
Moment wymuszonego rozwarcia 0,6 Nm
Mechanical data - Connection technique
Konektor Połączenie śrubowe M20 x 1.5
Przekrój kabla, minimalne 0,75 mm2
Przekrój kabla, maksimum 2,5 mm2
Uwaga (przekrój przyłącza) Wszystkie odniesienia do przekroju przewodów uwzględniają końcówki kablowe.
Dane mechaniczne - konektor strona B
Konektor połączenie
Dane mechaniczne - Wymiary
Długość czujnika 65,3 mm
Szerokość czujnika 66,7 mm
Wysokość czujnika 107 mm
Warunki otoczenia
Stopień ochrony IP67
Ambient temperature -25 ... +70 °C
Ambient conditions - Insulation values
Znamionowe napięcie izolacji 500 V
Znamionowe napięcie udarowe wytrzymywane 6 kV
Dane elektryczne
Znamionowy prąd cieplny 10 A
Kategoria użytkowania AC-15 230 VAC
Kategoria użytkowania AC-15 4 A
Kategoria użytkowania DC-13 24 VDC
Kategoria użytkowania DC-13 4 A
Element przełączający Zestyk normalnie zamkniety (NC)
Zasada przełączania Wolnoprzełączające
Częstotliwość przełączania 1 000 /h
Materiał zestyków, elektrycznych Srebro
Note
Uwaga (informacje ogólne) Przez obrót głowicy o 4 x 90° możliwe są 8 płaszczyzny aktywacji. Potrzebny jest do tego śrubokręt do śrub torx T10. Nawet w przypadku wykręcenia śruby, głowica pozostaje na miejscu. W dalszym ciągu nie jest możliwe manipulowanie przy wyłączniku przez osoby niepowołane.,Pomoc przy ustawianiu: Wkręt dociskowy do pozycjonowania, wałek z otworem na trzpień,Dostępne połączenie uniwersalne dla skompensowania przesunięcia osiowego (tylko do wałów drążonych o średnicy otworu 10 mm)
