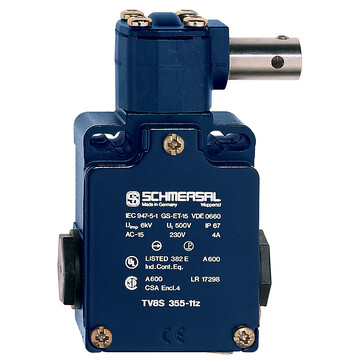

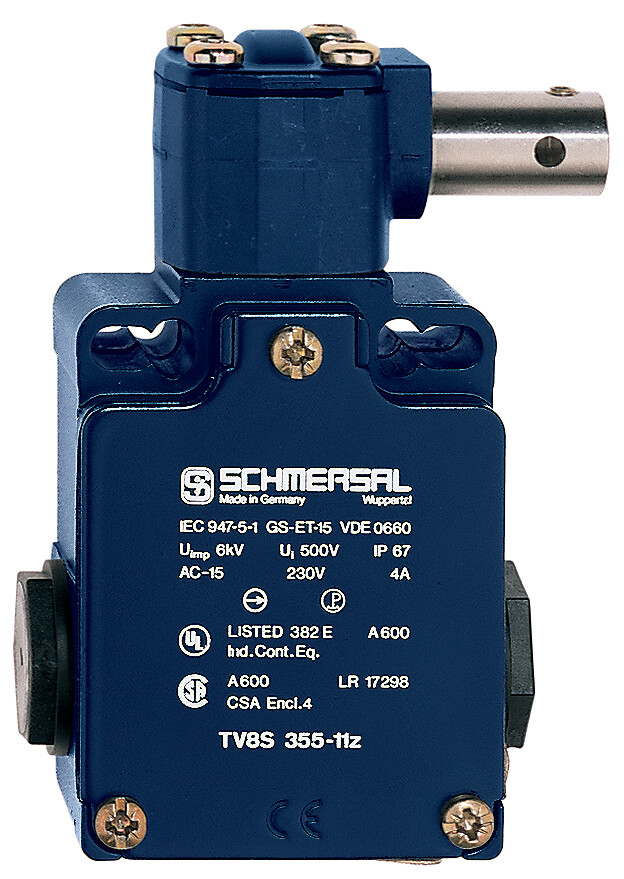

TV8S 355-02Z-ST - 101193647
Zawiasowy wyłącznik bezpieczeństwa Schmersal, metalowa obudowa, 2 wloty M20 i konektor M12, prąd 10 A, IP67, wymiar 66,7x107x65,3 mm, wałek 8 mm, napięcie izolacji 50 V, styki NC.
Parametry produktu
Czas dostawy gdy brak na magazynie
2-4 tygodnie
Gwarancja
24
Producent
Opisy produktu
Najważniejsze parametry TV8S 355-02Z-ST 101193647
- 2 wloty kablowe M 20 x 1.5
- 1 Konektor M12, 4-polowy
- Obudowa metalowa
- Dobra odporność na oleje i benzynę lakową
- Głowicę można obracaćo 4 x 90°
- 66,7 mm x 107 mm x 65,3 mm
- Wałek aktywatora może być obrócony o 360°
Klucz zamówieniowy | ||
---|---|---|
Oznaczenie typu produktu | TV8S 355-02Z-ST | |
Numer artykułu (Numer katalogowy) | 101193647 | |
EAN (European Article Number) | 4030661356594 | |
eCl@ss number, version 12.0 | 27-27-06-09 | |
eCl@ss number, version 11.0 | 27-27-06-09 | |
Numer eCl@ss, wersja 9.0 | 27-27-06-09 | |
ETIM number, version 7.0 | EC002591 | |
ETIM number, version 6.0 | EC002591 | |
Certyfikaty - Normy | ||
Certyfikaty | ||
Certyfikaty | ||
Właściwości ogólne | ||
Materiał obudowy | odlew ze stopów lekkich | |
Materiał powłoki obudowy | malowane | |
Ciężar brutto | 348 g | |
Dane ogólne - właściwości | ||
Liczba zestyków bezpieczeństwa | 2 | |
Klasyfikacja | ||
Normy, przepisy | BG-GS-ET-15,EN ISO 13849-1,EN IEC 60947-5-1 | |
Żywotność | 20 Rok(lata) | |
Klasyfikacja bezpieczeństwa - Wyjścia bezpieczne | ||
B10D Zestyk normalnie zamknięty (NC) | 20 000 000 operacji | |
Dane mechaniczne | ||
Element aktywujący | Inne | |
Żywotność mechaniczna, najmniejszy | 1 000 000 operacji | |
Kąt wymuszonego rozwarcia | 7 ° | |
Otwór pod wał | 8 mm | |
Moment wymuszonego rozwarcia | 0,6 Nm | |
Mechanical data - Connection technique | ||
Konektor | Konektor M12 | |
Dane mechaniczne - konektor strona B | ||
Konektor | połączenie | |
Dane mechaniczne - Wymiary | ||
Długość czujnika | 65,3 mm | |
Szerokość czujnika | 66,7 mm | |
Wysokość czujnika | 107 mm | |
Warunki otoczenia | ||
Stopień ochrony | IP67 | |
Ambient temperature | -25 ... +70 °C | |
Ambient conditions - Insulation values | ||
Znamionowe napięcie izolacji | 50 V | |
Znamionowe napięcie udarowe wytrzymywane | 0,8 kV | |
Dane elektryczne | ||
Znamionowy prąd cieplny | 10 A | |
Kategoria użytkowania AC-15 | 50 VAC | |
Kategoria użytkowania AC-15 | 4 A | |
Kategoria użytkowania DC-13 | 24 VDC | |
Kategoria użytkowania DC-13 | 4 A | |
Element przełączający | Zestyk normalnie zamkniety (NC) | |
Zasada przełączania | Wolnoprzełączające | |
Częstotliwość przełączania | 1 000 /h | |
Materiał zestyków, elektrycznych | Srebro | |
Note | ||
Uwaga (informacje ogólne) | Uwaga! Wersje z przyłączem wtykowym zgodnie z EN 60204-1 mogą być stosowane tylko w obwodach prądowych PELV. |
