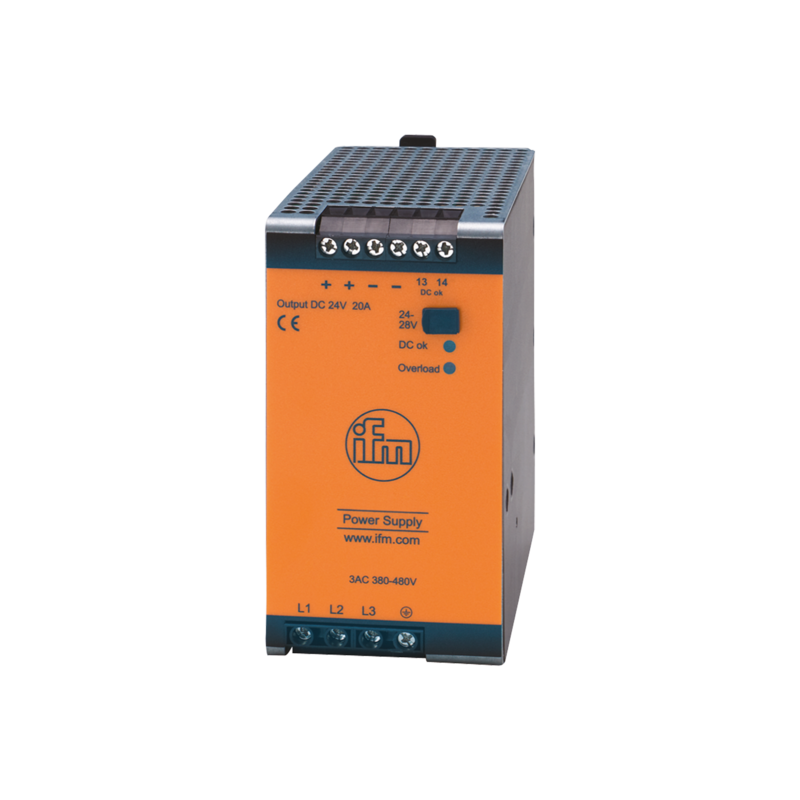

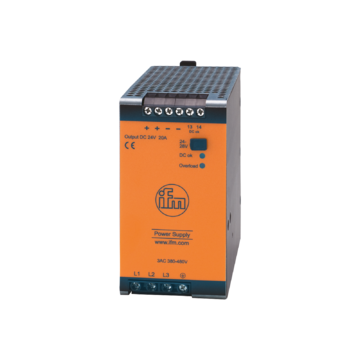

DN4034 - PSU-3AC/24VDC-20A
Zasilacz impulsowy 24 V DC, 124 x 65 x 132,5, zakres wejściowego napięcia przemiennego AC 380...480V, napięcie wyjściowe DC 24...28V
Produkt na zamówienie
Wysyłka:
2 tygodnie
384,90 €
473,43 € z podatkiem VAT
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2 tygodnie
Gwarancja
24
Producent
Opisy produktu
- Do regulowanego zasilania sterowników, czujników, aktuatorów i elektroniki przemysłowej
- Niskie straty mocy dzięki wysokiej sprawności
- Długi czas buforowania sieci zasilającej
- Wyjątkowo niewielkie wymiary konstrukcji
- Duże rezerwy mocy
| Dane elektryczne | ||
|---|---|---|
| Częstotliwość AC [Hz] | 47...64 | |
| Tolerancja napięcia zasilania [%] | 15 | |
| Napięcie znamionowe AC [V] | < 400 | |
| Zakres wejściowego napięcia przemiennego AC [V] | 380...480 | |
| Napięcie wyjściowe DC [V] | 24...28 | |
| Klasa ochrony | I; (IEC 61140) | |
| Zabezpieczenie nadnapięciowe | tak; (< 35 DC) | |
| Napięcie wyjścia [V] | nastawny; napięcie wyjściowe zgodne z SELV, PELV | |
| Maks. Prąd wyjściowy przy min. napięcie wyjściowe [A] | 20 | |
| Maks. Prąd wyjściowy przy max. napięciu wyjściowym [A] | 17,5 | |
| Maks. szczyt. prądu wyjściowego przy min. Napięciuwyjściowym [A] | 30 | |
| Maks. szczyt. prądu wyjściowego przy max. napięciuwyjściowym [A] | 26 | |
| Moc wyjściowa (stała) [W] | 480 | |
| Moc wyjściowa (szczyt.) [W] | 720 | |
| Uwaga dotycząca mocy wyjściowej (szczyt.) [W] | powyżej 4 s zostaje automatycznie zredukowana do mocy wyjściowej | |
| Współczynnik mocy (napięcie nominalne 400 V AC / 50 Hz) | 0,94 | |
| Uwaga dotycząca współczynnika mocy (napięcie nominalne 400 V AC / 50 Hz) | przy symetrycznym napięciu fazowym | |
| Współczynnik mocy (napięcie nominalne 480 V AC / 50 Hz) | 0,95 | |
| Uwaga dotycząca współczynnika mocy (napięcie nominalne 480 V AC / 50 Hz) | przy symetrycznym napięciu fazowym | |
| Rezerwa mocy [%] | 50 | |
| Liczba obwodów wyjściowych | 1 | |
| Maks. tętnienie resztkowe [mV] | 100 | |
| Prąd szczyt. załączania (napięcie nominalne 400 V AC / 60 Hz) [A] | 3 | |
| Prąd szczyt. załączania (napięcie nominalne 480 V AC / 50 Hz) [A] | 3 | |
| Ograniczenie prądu rozruchu | tak | |
| Sprawność(napięcie nominalne 400 V AC / 60 Hz) [%] | 95 | |
| Sprawność (napięcie znamionowe 480 V AC / 50 Hz) [%] | 94,8 | |
| Zewnętrzne zabezpieczenie wyjść | ≤ B-6 A / ≤ C-3 A | |
| Obniżenie wartości znamionowych [W/K] | 12 (60...70 °C) | |
| Czas buforowania (napięcie nominalne 400 V AC / 60 Hz) [ms] | 22 | |
| Czas buforowania (napięcie znamionowe 480 V AC / 50 Hz) [ms] | 22 | |
| Prąd wejściowy (napięcie nominalne 400 V AC / 60 Hz) [A] | 0,78 | |
| Prąd wejściowy (napięcie nominalne 480 V AC / 50 Hz) [A] | 0,64 | |
| Strata mocy (napięcie nominalne 400 V AC / 60 Hz) [W] | 25,3 | |
| Strata mocy (napięcie nominalne 480 V AC / 50 Hz) [W] | 26,6 | |
| Zabezpieczenie zasilania przeciwprądowego [V] | 34 | |
| Wyjścia | ||
| Zabezpieczenie przed zwarciem | tak | |
| Zabezpieczenie przed przeciążeniem | tak | |
| Praca przy przeciążeniu | stały prąd wyjścia | |
| Sygnał DC-OK | Wyjście przekaźnikowe | |
| Wyjście DC OK | 60 V DC (0,3 A) / 30 V DC (1 A) / 30 V AC (0,5 A) | |
| Warunki pracy | ||
| Temperatura otoczenia [°C] | -25...70 | |
| Uwaga dot. temperatury otoczenia | należy zachować odpowiednią wolną przestrzeń do chłodzenia konwekcyjnego (patrz instrukcja obsługi) | |
| Temperatura składowania [°C] | -40...85 | |
| Maks. wilgotność względna powietrza [%] | 95; (IEC 60068-2-30) | |
| Ochrona | IP 20; (EN 60529) | |
| Stopień zabrudzenia | 2; (IEC 62103: zabronione są zanieczyszczenia przewodzące) | |
| Testy / dopuszczenia | ||
| EMC | ||
| EN 61000-6-1 | ||
| EN 61000-6-2 | ||
| EN 61000-6-3 | ||
| EN 61000-6-4 | ||
| EN 61000-3-2 | klasa A | |
| Odporność na wibracje | ||
| IEC 60068-2-6 | ±1,6 mm 2...17,8 Hz / 2 g 17,8...500 Hz | |
| Odporność na wstrząsy | ||
| IEC 60068-2-27 | 30 g 6 ms / 20 g 11 ms | |
| Korekcja współczynnika mocy (PFC) | Wyjście przekaźnikowe (60 V DC; 0,3 A / 30 V DC; 1 A / 30 V AC; 0,5 A) | |
| Dane mechaniczne | ||
| Waga [g] | 1029 | |
| Typ montażu | szyna; (TH35 (EN 60715)) | |
| Wymiary [mm] | 124 x 65 x 132,5 | |
| Materiał | blacha stalowa | |
| Wyświetlacze / elementy robocze | ||
| Wyświetlacz | ||
| DC-ok | 1 x LED | |
| przeciążenie | 1 x LED | |
| Uwagi | ||
| Uwagi | Połączenie szeregowe wyjść tylko podobnych urządzeń do max.całkowitego napięcia 150 V DC | |
| Sztuk w opakowaniu | 1 szt. | |
| Połączenie elektryczne | ||
| Podłączenie | zaciski śrubowe: | |
