AFS60S-TDKC004096 - 1102821

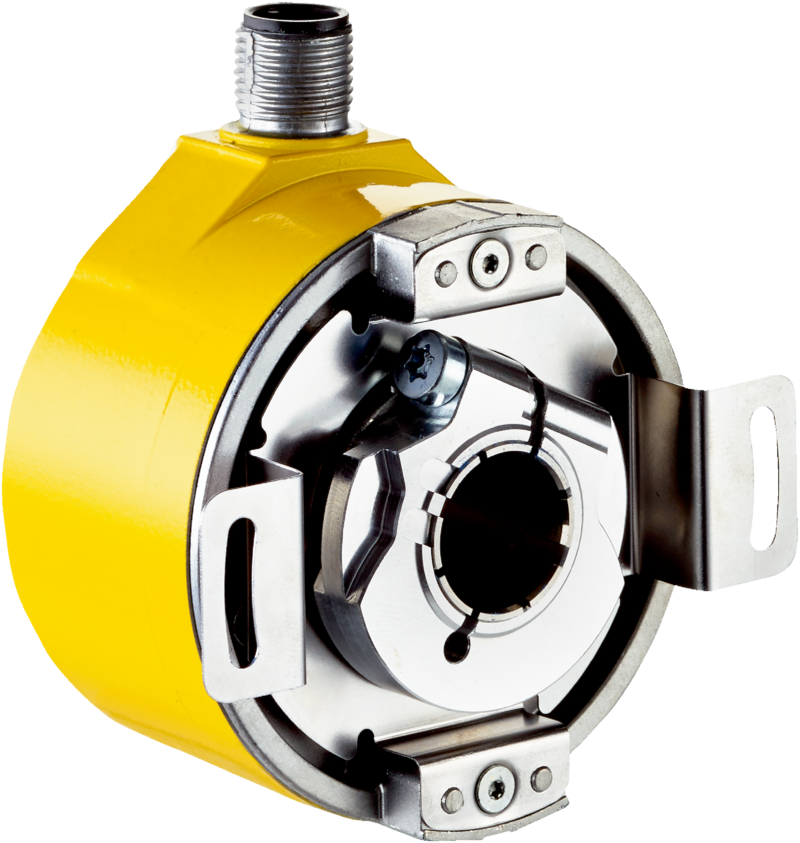

Enkoder bezpieczeństwa SICK, jednoobrotowy, poziom bezpieczeństwa SIL 3, rozdzielczość 12 bit (4096), otwór przelotowy 10 mm, interfejs SSI + Sin/Cos, IP65, stal nierdzewna, wtyk M12 12-pin promieniowy.

Kod produktu: AFS60S-TDKC004096
Oznaczenie producenta: 1102821
Producent: SICK
Kategoria: Absolutne enkodery bezpieczeństwa

Dodaj do porównania

775,00 €

953,25 € z podatkiem VAT

Produkt na zamówienie

Wysyłka w ciągu: 2-3 tygodnie

Darmowy odbiór lub wysyłka DHL od 20,00 zł

Zakup na fakturę lub płatność za pobraniem

Masz pytanie lub potrzebujesz porady?
+48 32 614 09 17

Zapytaj o produkt

Parametry produktu

Czas dostawy gdy brak na magazynie

2-3 tygodnie

Gwarancja

Producent

SICK

Opisy produktu

Enkoder bezpieczeństwa, AFS/AFM60S Pro, AFS60S-TDKC004096, Poziom nienaruszalności bezpieczeństwa: SIL 3 (IEC 61508, IEC 61800-5-3), Poziom zapewnienia bezpieczeństwa: PL e (EN ISO 13849-1), Wersja jednoobrotowa lub wieloobrotowa: Jednoobrotowy, Liczba kroków na obrót: 4.096 (12 bit), Wykonanie mechaniczne: Otwór przelotowy 10 mm (z rowkiem wpustowym), Interfejs komunikacyjny: SSI, SSI + Sin/Cos, brak możliwości zaprogramowania, Typ przyłącza: Wtyk, M12, 12 pinów, promieniowe

Charakterystyka bezpieczeństwa technicznego
<>Poziom nienaruszalności bezpieczeństwa</>		<>SIL 3 (IEC 61508, IEC 61800-5-3)</>
<>Poziom zapewnienia bezpieczeństwa</>		<>PL e (EN ISO 13849-1)</>
<>Kategoria</>		<>3 (EN ISO 13849-1)</> <>4 (EN ISO 13849-1)</>
<>PFH (średnie prawdopodobieństwo niebezpiecznej awarii na godzinę)</>		<>5,5 x 10^-9 przy 40°C</> <>1,8 x 10^-8, przy 80°C</>
<>T_M (okres użytkowania)</>		<>20 lat(a) (EN ISO 13849-1)</>
<>Dokładność zorientowana na bezpieczeństwo</>		<>0,09° Kategoria 3</> <>0,35° Kategoria 4</>
Wydajność
<>Liczba kroków na obrót (rozdzielczość maks.)</>		<>4.096 (12 bit)</>
<>Wartości graniczne błędów G</>		<>0,05°</>
<>Odchylenie standardowe powtórzenia σ_r</>		<>0,002°</>
Interfejsy
<>Interfejs komunikacyjny</>		<>SSI</>
<>Interfejs komunikacyjny – szczegóły</>		<>SSI + Sin/Cos</>
<>Czas inicjalizacji</>		<>2 s</>
<>Dane parametryczne</>		<>Liczba kroków na obrót</> <>Pozycja Preset, pozycja Preset na podstawie styku sprzętowego; kierunek zliczania, kierunek zliczania na podstawie styku sprzętowego, resetowanie do ustawień fabrycznych, odczyt pamięci błędów, generowanie raportów</>
<>Typ kodu</>		<>Gray</>
<>Parametryzacja przebiegu kodu</>		<>Możliwość parametryzacji zgodnie z kierunkiem/przeciwnie do kierunku ruchu wskazówek zegara</>
<>Częstotliwość taktowania</>		<>100 kHz, ≤ 1 MHz</>
<>Ustawianie (regulacja elektroniczna)</>		<>H aktywny (L = 0 - 1,5 V, H = 2,0 - Us V)</>
<>Zgodnie z kierunkiem/przeciwnie do kierunku ruchu wskazówek zegara (kolejność kroków w kierunku obrotów)</>		<>L aktywny (L = 0 - 1,5 V, H = 2,0 - Us V)</>
<>Liczba okresów Sinus/Cosinus na obrót</>		<>1.024</>
<>Częstotliwość wyjściowa</>		<>≤ 153,6 kHz</>
<>Rezystancja obciążenia</>		<>≥ 120 Ω</>
<>Sygnały interfejsowe powstania różnicy</>		<>0,5 V_ss, ± 20 %</>
<>Przesunięcie sygnału przed powstaniem różnicy</>		<>2,5 V ± 10 %</>
<>Sygnały interfejsu po powstaniu różnicy</>		<>1 V_ss, ± 20 %</>
Instalacja elektryczna
<>Typ przyłącza</>		<>Wtyk, M12, 12 pinów, promieniowe</>
<>Napięcie zasilające</>		<>4,5 ... 30 V</>
<>Pobór mocy</>		<>0,7 W (bez obciążenia)</>
<>Zabezpieczenie przed zamianą biegunów</>		<>Tak</>
<>Odporność przeciwzwarciowa</>		<>Tak</>
Mechanika
<>Wykonanie mechaniczne</>		<>Otwór przelotowy</>
<>Średnica wałka lub otworu</>		<>10 mm</>
<>Właściwość wałka</>		<>Z rowkiem wpustowym</>
<>Masa</>		<>0,25 kg</>
<>Materiał, wał</>		<>Stal nierdzewna</>
<>Materiał, kołnierz</>		<>Cynkowy odlew ciśnieniowy</>
<>Materiał, wspornik antyrotacyjny</>		<>Stal nierdzewna</>
<>Materiał, obudowa</>		<>Odlew ciśnieniowy ze stopu aluminium</>
<>Moment rozruchowy</>		<>≤ 0,8 Ncm (+20 °C)</>
<>Moment obrotowy roboczy</>		<>≤ 0,6 Ncm (+20 °C)</>
<>Dopuszczalny statyczny przesuw wałka</>		<>± 0,3 mm (promieniowe)</> <>± 0,5 mm (osiowe)</>
<>Dopuszczalny dynamiczny przesuw wałka</>		<>± 0,05 mm (promieniowe)</> <>± 0,1 mm (osiowe)</>
<>Prędkość obrotowa pracy</>		<>≤ 6.000 min⁻¹</>
<>Moment bezwładności wirnika</>		<>56 gcm²</>
<>Żywotność łożysk</>		<>3,6 x 10⁹ obrotów</>
Dane dotyczące otoczenia
<>EMC</>		<>EN 61000-6-2</> <>EN 61000-6-3</> <>EN 61000-6-7</>
<>Stopień ochrony</>		<>IP65 (IEC 60529)</>
<>Dopuszczalna względna wilgotność powietrza</>		<>90 % (Roszenie niedopuszczalne)</>
<>Zakres temperatury roboczej</>		<>–30 °C ... +85 °C</>
<>Zakres temperatur składowania</>		<>–30 °C ... +85 °C, bez opakowania</>
<>Odporność na wstrząsy</>		<>100 g, 6 ms (wg EN 60068-2-27)</>
<>Odporność na drgania</>		<>18 g, 10 Hz ... 1.000 Hz (EN 60068-2-6)</>
<>Wysokość eksploatacyjna (n.p.m.)</>		<>≤ 2.000 m (80 kPa)</>
<>Klasa ochrony</>		<>III (zgodnie z normą DIN EN 61140)</>
<>Stopień zanieczyszczenia</>		<>2 (IEC 60664-1)</>
Klasyfikacje
<>ECLASS 5.0</>		<>27270502</>
<>ECLASS 5.1.4</>		<>27270502</>
<>ECLASS 6.0</>		<>27270590</>
<>ECLASS 6.2</>		<>27270590</>
<>ECLASS 7.0</>		<>27270502</>
<>ECLASS 8.0</>		<>27270502</>
<>ECLASS 8.1</>		<>27270502</>
<>ECLASS 9.0</>		<>27270502</>
<>ECLASS 10.0</>		<>27270502</>
<>ECLASS 11.0</>		<>27270502</>
<>ECLASS 12.0</>		<>27270502</>
<>ETIM 5.0</>		<>EC001486</>
<>ETIM 6.0</>		<>EC001486</>
<>ETIM 7.0</>		<>EC001486</>
<>ETIM 8.0</>		<>EC001486</>
<>UNSPSC 16.0901</>		<>41112113</>
Certyfikaty
<>EU declaration of conformity</>		<>Tak</>
<>UK declaration of conformity</>		<>Tak</>
<>ACMA declaration of conformity</>		<>Tak</>
<>Moroccan declaration of conformity</>		<>Tak</>
<>China-RoHS</>		<>Tak</>
<>Certyfikat cULus</>		<>Tak</>
<>Certyfikat EC-Type-Examination</>		<>Tak</>
<>Information according to Art. 3 of Data Act (Regulation EU 2023/2854)</>		<>Tak</>
Dane dotyczące cła
Masa jednostkowa		0.339 kg
Masa jednostkowa netto		0.339 kg
Jednostka objętości		2138.67 Cubic Centimetres (cm³)
Kraj pochodzenia		Niemcy
EAN		4047084479137
