SG2-AAA00011CB0000 - 1109414

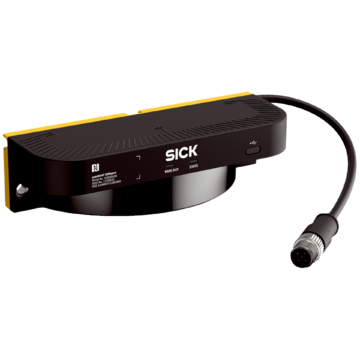

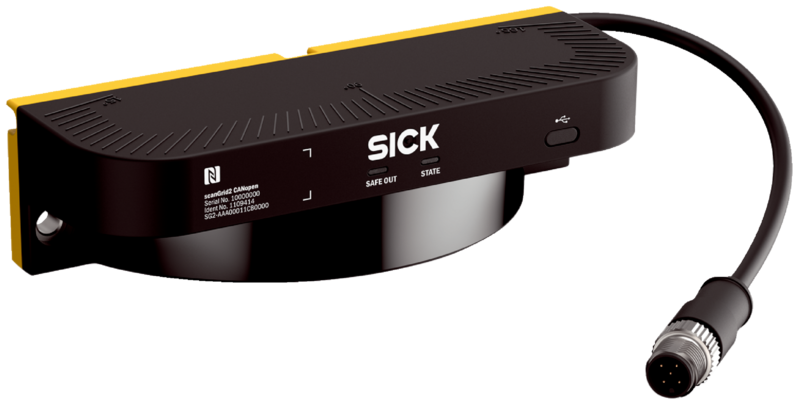

Skaner wielowiązkowy SICK scanGrid2, zasięg ochronny 1,1 m, 16 pól, 8 przypadków monitorowania, kąt 150°, CANopen, rozdzielczość 6°, IP65, wyjście bezpieczeństwa przez magistralę, SIL 1.

Kod produktu: SG2-AAA00011CB0000
Oznaczenie producenta: 1109414
Producent: SICK
Kategoria: Laserowy skaner bezpieczeństwa

Dodaj do porównania

1 381,00 €

1 698,63 € z podatkiem VAT

Produkt na zamówienie

Wysyłka w ciągu: 2-3 tygodnie

Darmowy odbiór lub wysyłka DHL od 20,00 zł

Zakup na fakturę lub płatność za pobraniem

Masz pytanie lub potrzebujesz porady?
+48 32 614 09 17

Zapytaj o produkt

Parametry produktu

Czas dostawy gdy brak na magazynie

2-3 tygodnie

Gwarancja

Producent

SICK

Opisy produktu

Niezawodne skanery wielowiązkowe, scanGrid2, SG2-AAA00011CB0000, Wariant: scanGrid2 CANopen, Poziom bezpieczeństwa: PL c, SIL 1, Typ 2, Zasięg pola ochronnego: 1,1 m (przy rozdzielczości do 70 mm), Liczba pól: 16, Liczba przypadków monitorowania: 8, Kąt skanowania: 150°, Integracja ze sterownikiem: CANopen, Typ przyłącza: Wtyk M12, 5-pinowy, kodowanie A, Połączenie kaskadowe: nie, Zakres dostawy: Niezawodny skaner wielowiązkowy, Instrukcja bezpieczeństwa, instrukcja montażu, Instrukcja eksploatacji do pobrania

Cechy
<>Zasięg pola ochronnego</>		<>1,1 m (przy rozdzielczości do 70 mm)</>
<>Zasięg pól ostrzegawczych</>		<>4 m (przy rozdzielczości rzędu 70 mm i remisji rzędu 80%)</>
<>Liczba jednocześnie monitorowanych pól</>		<>≤ 2</>
<>Liczba pól</>		<>16</>
<>Liczba przypadków monitorowania</>		<>8</>
<>Kąt skanowania</>		<>150°</>
<>Rozdzielczość (konfigurowalna)</>		<>50 mm, 70 mm, 150 mm, 200 mm</>
<>Rozdzielczość kątowa</>		<>6°</>
<>Czas odpowiedzi</>		<>≥ 63 ms</>
<>Liczba próbkowań wielokrotnych</>		<>1 ... 4</>
<>Dodatek do pola ochronnego</>		<>100 mm</>
<>Zakres dostawy</>		<>Niezawodny skaner wielowiązkowy</> <>Instrukcja bezpieczeństwa</> <>Instrukcja montażu</> <>Instrukcja eksploatacji do pobrania</>
Charakterystyka bezpieczeństwa technicznego
<>Typ</>		<>Typ 2 (IEC 61496-3)</>
<>Poziom nienaruszalności bezpieczeństwa</>		<>SIL 1 (IEC 61508)</>
<>Kategoria</>		<>Kategoria 2 (ISO 13849-1)</>
<>Poziom zapewnienia bezpieczeństwa</>		<>PL c (ISO 13849-1)</>
<>PFH_D (średnie prawdopodobieństwo niebezpiecznej awarii na godzinę)</>		<>1,3 × 10^-6</>
<>T_M (okres użytkowania)</>		<>20 lat(a) (ISO 13849-1)</>
<>Bezpieczny stan w przypadku usterki</>		<>Stan wyjścia bezpieczeństwa przekazywany przez CANopen Safety jest wyłączony, a przesyłane stany pól ochronnych są przerywane. Żadne dane związane z bezpieczeństwem nie są przesyłane przez CANopen Safety.</>
Interfejsy
<>Typ przyłącza</>		<>Wtyk M12, 5-pinowy, kodowanie A</>
<>Near Field Communication (NFC)</>		<>Tak</>
<>Rodzaj konfiguracji</>		<>Za pomocą oprogramowania</>
<>Oprogramowanie do konfiguracji i diagnostyki</>		<>Safety Designer (oprogramowanie do konfiguracji i diagnostyki rozwiązań związanych z bezpieczeństwem oferowanych przez firmę SICK AG)</> <>Safety Assistant (aplikacja do konfiguracji i diagnostyki rozwiązań związanych z bezpieczeństwem oferowanych przez firmę SICK AG)</>
<>Interfejs konfiguracji i diagnostyki</>		<>USB 2.0 typ C (Safety Designer)</> <>NFC (aplikacja Safety Assistant)</>
Magistrala sieciowa, sieć przemysłowa
	<>Protokół</>	<>CiA 301</>
	<>Typy obiektów</>	<>PDO - Process Data Object</> <>SDO - Service Data Object</>
	<>Protokół bezpieczeństwa</>	<>CiA 304</>
	<>Typy obiektów bezpieczeństwa</>	<>SRDO - Safety Related Data Object</>
<>Wskaźniki</>		<>LEDs</>
Dane elektryczne
<>Klasa ochrony</>		<>III (IEC 61140)</>
<>Napięcie zasilania U_V</>		<>24 V DC (8,4 V ... 30 V)</>
<>Tętnienia resztkowe</>		<>≤ 10 %</>
<>Pobór mocy</>		<>≤ 3 W (DC)</>
Dane mechaniczne
<>Wymiary (szer. x wys. x głęb.)</>		<>160 mm x 43 mm x 56 mm</>
<>Masa</>		<>170 g</>
<>Materiał obudowy</>		<>Durabio (część przednia, czarna)</> <>Poliwęglan (część tylna, żółty rzepakowy)</>
<>Kolor obudowy</>		<>RAL 9005 (czarny)</> <>RAL 1021 (żółty rzepakowy)</>
Dane dotyczące otoczenia
<>Stopień ochrony</>		<>IP65 (IEC 60529)</>
<>Odporność na światło zewnętrzne</>		<>≤ 10 klx</>
<>Temperatura otoczenia pracy</>		<>0 °C ... +50 °C</>
<>Temperatura składowania</>		<>–30 °C ... +70 °C</>
<>Wilgotność powietrza</>		<>15 % ... 95 %, bez kondensacji</>
Odporność na drgania
	<>Klasa</>	<>5M1 (IEC 60721-3-5)</>
Odporność na wstrząsy
	<>Klasa</>	<>5M1 (IEC 60721-3-5)</>
	<>Pojedynczy udar</>	<>150 m/s², 11 ms</>
	<>Trwały udar</>	<>100 m/s², 16 ms</>
<>EMC</>		<>IEC 61496-1, IEC 61000-6-2, IEC 61000-6-3</>
Inne dane
<>Rodzaj światła</>		<>Pulsująca dioda laserowa</>
<>Długość fali</>		<>850 nm</>
<>Możliwy do wykrycia współczynnik remisji</>		<>4% – kilka 1000%</>
<>Klasa lasera</>		<>1</>
Certyfikaty
<>EU declaration of conformity</>		<>Tak</>
<>UK declaration of conformity</>		<>Tak</>
<>ACMA declaration of conformity</>		<>Tak</>
<>Moroccan declaration of conformity</>		<>Tak</>
<>China-RoHS</>		<>Tak</>
<>Certyfikat cULus</>		<>Tak</>
<>Certyfikat EC-Type-Examination</>		<>Tak</>
Klasyfikacje
<>ECLASS 5.0</>		<>27272705</>
<>ECLASS 5.1.4</>		<>27272705</>
<>ECLASS 6.0</>		<>27272705</>
<>ECLASS 6.2</>		<>27272705</>
<>ECLASS 7.0</>		<>27272705</>
<>ECLASS 8.0</>		<>27272705</>
<>ECLASS 8.1</>		<>27272705</>
<>ECLASS 9.0</>		<>27272705</>
<>ECLASS 10.0</>		<>27272705</>
<>ECLASS 11.0</>		<>27272705</>
<>ECLASS 12.0</>		<>27272705</>
<>ETIM 5.0</>		<>EC002550</>
<>ETIM 6.0</>		<>EC002550</>
<>ETIM 7.0</>		<>EC002550</>
<>ETIM 8.0</>		<>EC002550</>
<>UNSPSC 16.0901</>		<>39121528</>
Dane dotyczące cła
Masa jednostkowa		0.248 kg
Masa jednostkowa netto		0.248 kg
Jednostka objętości		1368 Cubic Centimetres (cm³)
Kraj pochodzenia		Niemcy
EAN		4047084486128
