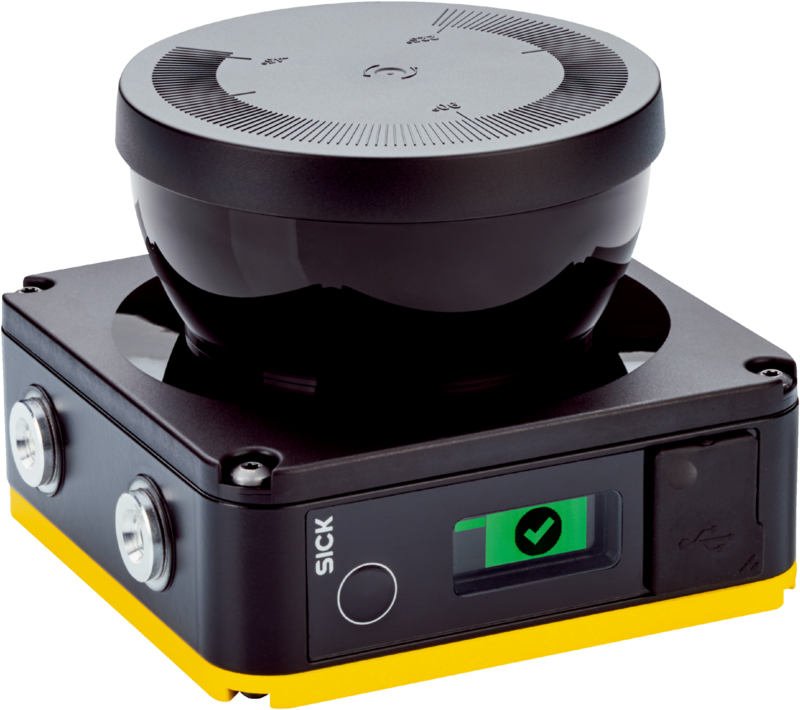

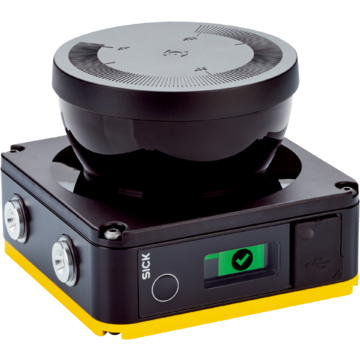

NANS3-CAAZ30AN1 - 1100334
Laserowy skaner bezpieczeństwa SICK, nanoScan3, zasięg pola ochronnego 3 m, 275° skanowania, 128 pól, wejścia/wyjścia 4, IP65, rozdzielczość 0,17°, kompaktowa obudowa, zasilanie 24 VDC.
2 783,00 €
3 423,09 € z podatkiem VAT
Wysyłka w ciągu 3-4 tygodnie
Jeżeli termin realizacji nie spełnia Państwa oczekiwań prosimy o kontakt, postaramy się go skrócić.
Skontaktuj się z nami.
Darmowy odbiór lub wysyłka DHL od 20,00 zł
Zakup na fakturę lub płatność za pobraniem
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2-3 tygodnie
Gwarancja
12
Producent
Opisy produktu
Laserowy skaner bezpieczeństwa, nanoScan3, NANS3-CAAZ30AN1, Podgrupa: nanoScan3 Pro I/O, Wersja: Czujnik bez wtyczki systemowej, Integracja ze sterownikiem: Lokalne wejścia i wyjścia (I/O), Zasięg pola ochronnego: 3 m, Kąt skanowania: 275°, Liczba pól: 128
| Cechy | ||
|---|---|---|
| Podgrupa | nanoScan3 Pro I/O | |
| Wersja | Czujnik bez wtyczki systemowej | |
| Obszar zastosowania | Indoor | |
| Zasięg pola ochronnego | 3 m | |
| Zasięg pól ostrzegawczych | 10 m | |
| Zakres pomiaru odległości | 40 m | |
| Liczba jednocześnie monitorowanych pól | ≤ 8 | |
| Liczba pól | 128 | |
| Liczba przypadków monitorowania | 128 | |
| Kąt skanowania | 275° | |
| Rozdzielczość (konfigurowalna) | 20 mm 30 mm 40 mm 50 mm 60 mm 70 mm 150 mm 200 mm |
|
| Rozdzielczość kątowa | 0,17° | |
| Czas odpowiedzi | 70 ms | |
| Dodatek do pola ochronnego | 65 mm | |
| Charakterystyka bezpieczeństwa technicznego | ||
| Typ | Typ 3 (IEC 61496) | |
| Poziom nienaruszalności bezpieczeństwa | SIL 2 (IEC 61508) | |
| Kategoria | Kategoria 3 (EN ISO 13849) | |
| Poziom zapewnienia bezpieczeństwa | PL d (EN ISO 13849) | |
| PFHD (średnie prawdopodobieństwo niebezpiecznej awarii na godzinę) | 8,0 x 10-8 | |
| TM (okres użytkowania) | 20 lat(a) (EN ISO 13849) | |
| Bezpieczny stan w przypadku usterki | Co najmniej jedno urządzenie OSSD jest wyłączone | |
| Interfejsy | ||
| Uniwersalne wejścia/wyjścia | 4 | |
| Wyjścia | ||
| Pary OSSD | 2 | |
| Wejścia | ||
| Wejścia uniwersalne | 8 | |
| Dynamiczne wejścia sterujące | 4 | |
| Statyczne wejścia sterujące | 6 | |
| Rodzaj konfiguracji | Komputer z oprogramowaniem Safety Designer (oprogramowanie do konfiguracji i diagnostyki) | |
| Interfejs danych | ||
| Usługi | CoLa 2 (konfiguracja i diagnostyka za pomocą programu Safety Designer) Wyprowadzenie danych DHCP SNTP |
|
| Wskaźniki | Kolorowy wyświetlacz graficzny, LEDs | |
| Instalacja elektryczna | ||
| Klasa ochrony | III (EN 61140) | |
| Napięcie zasilające Uv | 24 V DC (16,8 V DC ... 30 V DC) | |
| Typowy pobór mocy | 3,9 W (bez obciążenia wyjściowego) | |
| Mechanika | ||
| Wymiary (szer. x wys. x głęb.) | 106,6 mm x 80 mm x 117,5 mm (z wtyczką systemową) | |
| Masa | 0,67 kg | |
| Materiał obudowy | Aluminium | |
| Kolor obudowy | RAL 1021 (żółty rzepakowy), RAL 9005 (czarny) | |
| Materiał osłony układu optycznego | Polycarbonat | |
| Dane dotyczące otoczenia | ||
| Stopień ochrony | IP65 (IEC 60529) | |
| Temperatura otoczenia pracy | –10 °C ... +50 °C | |
| Temperatura składowania | –25 °C ... +70 °C | |
| Odporność na drgania | ||
| Klasa | 5M1 (IEC 60721-3-5) | |
| Odporność na wstrząsy | ||
| Klasa | 5M1 (IEC 60721-3-5) | |
| Trwały udar | 50 m/s², 11 ms 100 m/s², 16 ms |
|
| EMC | IEC 61496-1, IEC 61000-6-2, IEC 61000-6-3 | |
| Inne dane | ||
| Rodzaj światła | Pulsująca dioda laserowa | |
| Długość fali | 905 nm | |
| Możliwy do wykrycia współczynnik remisji | 1,8% ... kilka 1000% | |
| Klasa lasera | 1 (21 CFR 1040.10 i 1040.11, IEC 60825-1) | |
| Certyfikaty | ||
| EU declaration of conformity | Tak | |
| UK declaration of conformity | Tak | |
| ACMA declaration of conformity | Tak | |
| China-RoHS | Tak | |
| Certyfikat UK-Type-Examination | Tak | |
| Certyfikat cULus | Tak | |
| Certyfikat S-Mark | Tak | |
| Certyfikat EC-Type-Examination | Tak | |
| Certyfikat China GB | Tak | |
| Information according to Art. 3 of Data Act (Regulation EU 2023/2854) | Tak | |
| Klasyfikacje | ||
| ECLASS 5.0 | 27272705 | |
| ECLASS 5.1.4 | 27272705 | |
| ECLASS 6.0 | 27272705 | |
| ECLASS 6.2 | 27272705 | |
| ECLASS 7.0 | 27272705 | |
| ECLASS 8.0 | 27272705 | |
| ECLASS 8.1 | 27272705 | |
| ECLASS 9.0 | 27272705 | |
| ECLASS 10.0 | 27272705 | |
| ECLASS 11.0 | 27272705 | |
| ECLASS 12.0 | 27272705 | |
| ETIM 5.0 | EC002550 | |
| ETIM 6.0 | EC002550 | |
| ETIM 7.0 | EC002550 | |
| ETIM 8.0 | EC002550 | |
| UNSPSC 16.0901 | 39121528 | |
| Dane dotyczące cła | ||
| Masa jednostkowa | 0.729 kg | |
| Masa jednostkowa netto | 0.729 kg | |
| Jednostka objętości | 3240 Cubic Centimetres (cm³) | |
| Kraj pochodzenia | Niemcy | |
| EAN | 4047084458392 | |
