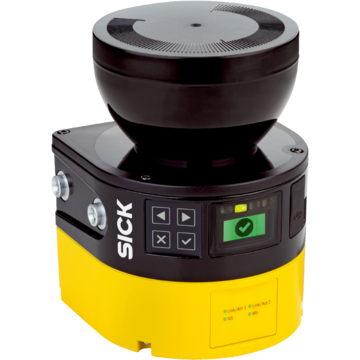

MICS3-CBAZ90PZ1P01 - 1094463
Laserowy skaner bezpieczeństwa SICK, integracja PROFINET PROFIsafe, zasięg pola ochronnego 9 m, 275° skanowania, 128 pól, wyjścia sieciowe 8, stopień ochrony IP65, konfigurowalna rozdzielczość 30–200 mm, zasilanie 24 VDC.
6 885,12 €
8 468,70 € z podatkiem VAT
Wysyłka w ciągu 5-7 dni
Jeżeli termin realizacji nie spełnia Państwa oczekiwań prosimy o kontakt, postaramy się go skrócić.
Skontaktuj się z nami.
Darmowy odbiór lub wysyłka DHL od 20,00 zł
Zakup na fakturę lub płatność za pobraniem
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2-3 tygodnie
Gwarancja
12
Producent
Opisy produktu

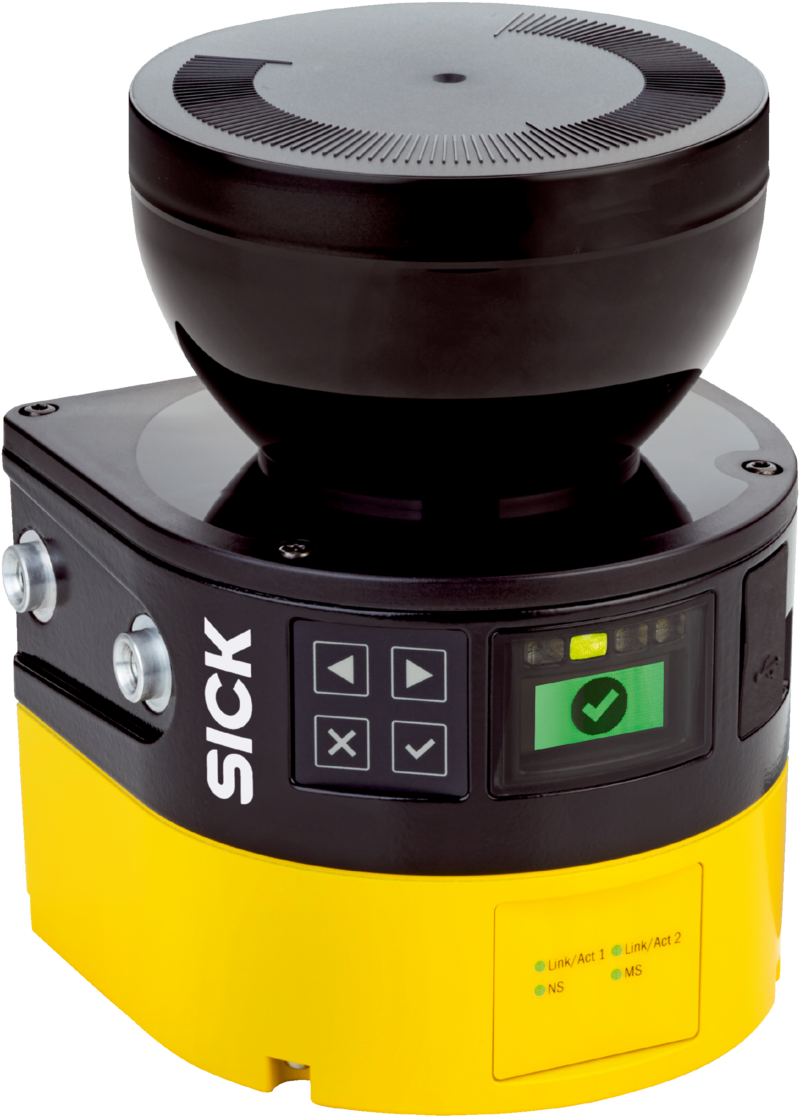

Laserowy skaner bezpieczeństwa, microScan3, MICS3-CBAZ90PZ1P01, Wersja produktu: microScan3 Pro - PROFINET, Wersja: Czujnik z wtyczką systemową (zamontowane wstępnie na spodzie), Integracja ze sterownikiem: PROFINET PROFIsafe, Zasięg pola ochronnego: 9 m, Zasięg pola zabezpieczającego przed kolizją: 19 m, Kąt skanowania: 275°, Liczba pól: 128, Typ przyłącza: M12
| Cechy | ||
|---|---|---|
| Wersja produktu | microScan3 Pro - PROFINET | |
| Wersja | Czujnik z wtyczką systemową (zamontowane wstępnie na spodzie) | |
| Obszar zastosowania | Indoor | |
| Zasięg pola ochronnego | 9 m | |
| Zasięg pól ostrzegawczych | 64 m | |
| Zasięg pola zabezpieczającego przed kolizją | 19 m (na cel referencyjny) | |
| Liczba jednocześnie monitorowanych pól | ≤ 4 | |
| Liczba pól | 128 | |
| Liczba przypadków monitorowania | 128 | |
| Kąt skanowania | 275° | |
| Rozdzielczość (konfigurowalna) | 30 mm 40 mm 50 mm 60 mm 70 mm 150 mm 200 mm |
|
| Rozdzielczość kątowa | 0,1° | |
| Czas odpowiedzi | 115 ms | |
| Dodatek do pola ochronnego | 100 mm | |
| Charakterystyka bezpieczeństwa technicznego | ||
| Typ | Typ 3 (IEC 61496) | |
| Poziom nienaruszalności bezpieczeństwa | SIL 2 (IEC 61508) | |
| Kategoria | Kategoria 3 (EN ISO 13849) | |
| Poziom zapewnienia bezpieczeństwa | PL d (EN ISO 13849) | |
| PFHD (średnie prawdopodobieństwo niebezpiecznej awarii na godzinę) | 8,0 x 10-8 | |
| TM (okres użytkowania) | 20 lat(a) (EN ISO 13849) | |
| Bezpieczny stan w przypadku usterki | Wyjścia bezpieczeństwa przez sieć mają wartość logiczną 0. | |
| Interfejsy | ||
| Typ przyłącza | ||
| Zasilanie elektryczne | 1 x wtyk M12, 4-pinowy, kodowanie A | |
| Magistrala sieciowa, sieć przemysłowa | 2 x złącze żeńskie M12, 4-pinowe, kodowanie D | |
| Wyjścia | ||
| Pary OSSD | 0 | |
| Wyjścia bezpieczeństwa przez sieć | 8 | |
| Rodzaj konfiguracji | Komputer z oprogramowaniem Safety Designer (oprogramowanie do konfiguracji i diagnostyki) | |
| Magistrala sieciowa, sieć przemysłowa | ||
| Protokół | PROFIsafe | |
| Obsługiwane wersje protokołu | Specyfikacja PROFINET V2.3 Profil PROFIsafe wg specyfikacji V2.6.1 Profil PROFIsafe wg specyfikacji V2.4 |
|
| GSDML | Wg specyfikacji GSDML V2.33 | |
| Czas cyklu | 1 ms, 2 ms, 4 ms, 8 ms, 16 ms … | |
| Zgodność | Conformance Class C | |
| Zarządzanie siecią | SNMP MIB-2 LLDP wg IEEE 802.1AB Obsługa klienta MRP |
|
| Netload | Netload Class III wg Security Level 1 Test | |
| Właściwości przełącznika | 2-portowy przełącznik bezpieczeństwa zgodny z normą IEEE 802 | |
| Właściwości portu | 100Base-TX Autonegocjacja Auto Crossover (MDIX) Auto Polarity |
|
| Diagnostyki | Rekordy danych I&M 0 … 5 Alarmy PROFINET |
|
| Inne usługi | PROFIenergy F_iPar_CRC Acykliczne usługi odczytu/zapisu do komunikacji przez interfejs TCI SNTP (klient i serwer) |
|
| Inne interfejsy | Komunikacja TCP/IP przez port 9000 | |
| Wskaźniki | Kolorowy wyświetlacz graficzny, LEDs | |
| Instalacja elektryczna | ||
| Klasa ochrony | III (EN 61140) | |
| Napięcie zasilające Uv | 24 V DC (16,8 V DC ... 30 V DC) | |
| Typowy pobór mocy | 7,2 W | |
| Mechanika | ||
| Wymiary (szer. x wys. x głęb.) | 112 mm x 150,7 mm x 111,1 mm (bez wtyczki systemowej) | |
| Masa | 1,45 kg | |
| Materiał obudowy | Aluminium | |
| Kolor obudowy | RAL 1021 (żółty rzepakowy), RAL 9005 (czarny) | |
| Materiał osłony układu optycznego | Polycarbonat | |
| Powierzchnia osłony układu optycznego | Powłoka zewnętrzna odporna na zadrapanie | |
| Dane dotyczące otoczenia | ||
| Stopień ochrony | IP65 (IEC 60529) | |
| Temperatura otoczenia pracy | –10 °C ... +50 °C | |
| Temperatura składowania | –25 °C ... +70 °C | |
| Odporność na drgania | ||
| Klasa | 5M1 (IEC 60721-3-5) 3M4 (IEC TR 60721-4-3) |
|
| Odporność na wstrząsy | ||
| Klasa | 5M1 (IEC 60721-3-5) 3M4 (IEC TR 60721-4-3) |
|
| Trwały udar | 100 m/s², 16 ms 150 m/s², 6 ms |
|
| EMC | IEC 61496-1, IEC 61000-6-2, IEC 61000-6-4 | |
| Inne dane | ||
| Rodzaj światła | Pulsująca dioda laserowa | |
| Długość fali | 845 nm | |
| Możliwy do wykrycia współczynnik remisji | 1,8% ... kilka 1000% | |
| Klasa lasera | 1 (21 CFR 1040.10 i 1040.11, IEC 60825-1) | |
| Certyfikaty | ||
| EU declaration of conformity | Tak | |
| UK declaration of conformity | Tak | |
| ACMA declaration of conformity | Tak | |
| China-RoHS | Tak | |
| Certyfikat cULus | Tak | |
| Certyfikat S-Mark | Tak | |
| Certyfikat Profinet | Tak | |
| Certyfikat PROFIsafe | Tak | |
| Certyfikat EC-Type-Examination | Tak | |
| Certyfikat China GB | Tak | |
| Certyfikat PROFIenergy | Tak | |
| Information according to Art. 3 of Data Act (Regulation EU 2023/2854) | Tak | |
| Klasyfikacje | ||
| ECLASS 5.0 | 27272705 | |
| ECLASS 5.1.4 | 27272705 | |
| ECLASS 6.0 | 27272705 | |
| ECLASS 6.2 | 27272705 | |
| ECLASS 7.0 | 27272705 | |
| ECLASS 8.0 | 27272705 | |
| ECLASS 8.1 | 27272705 | |
| ECLASS 9.0 | 27272705 | |
| ECLASS 10.0 | 27272705 | |
| ECLASS 11.0 | 27272705 | |
| ECLASS 12.0 | 27272705 | |
| ETIM 5.0 | EC002550 | |
| ETIM 6.0 | EC002550 | |
| ETIM 7.0 | EC002550 | |
| ETIM 8.0 | EC002550 | |
| UNSPSC 16.0901 | 39121528 | |
| Dane dotyczące cła | ||
| Masa jednostkowa | 1.627 kg | |
| Masa jednostkowa netto | 1.627 kg | |
| Jednostka objętości | 4788 Cubic Centimetres (cm³) | |
| Kraj pochodzenia | Niemcy | |
| EAN | 4047084438059 | |
