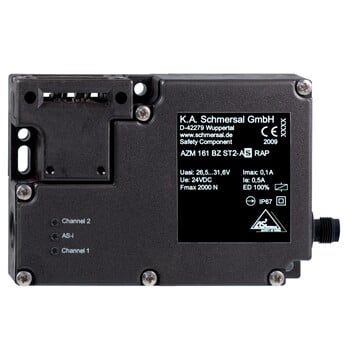

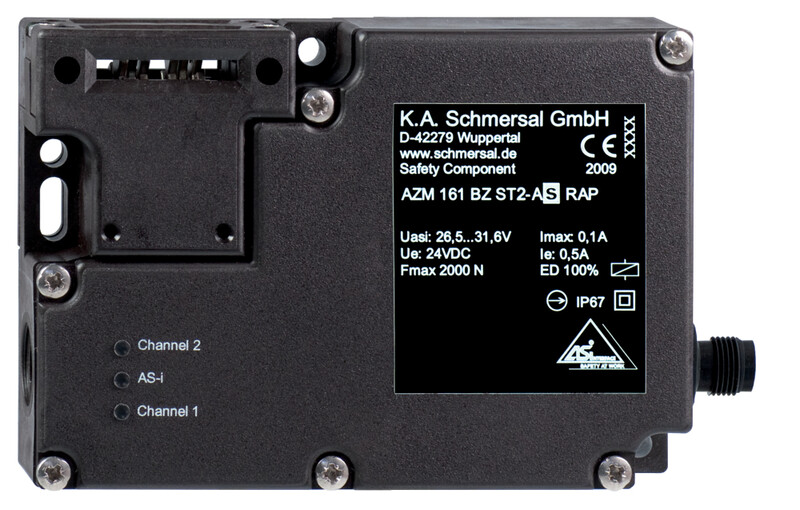

AZM 161 Z ST2-AS RPT - 101217122

Blokada elektromagnetyczna Schmersal, obudowa termoplastyczna 130x90x30 mm, siła ryglowania 2600 N, IP67, AS-Interface, ryglowanie sprężyną, wyjście awaryjne, konektor M12, 1 mln cykli.


Dodaj do porównania Usuń z porównania

328,30 €

403,81 € z podatkiem VAT

Produkt na zamówienie
Wysyłka w ciągu: 2-4 tygodnie
Darmowy odbiór lub wysyłka DHL od 20,00 zł
Zakup na fakturę lub płatność za pobraniem
Masz pytanie lub potrzebujesz porady?
+48 32 614 09 17

Parametry produktu

Czas dostawy gdy brak na magazynie
2-4 tygodnie
Gwarancja
24
Producent

Opisy produktu

Najważniejsze parametry AZM 161 Z ST2-AS RPT 101217122

  • Blokady elektromagnetyczne
  • Obudowa z tworzywa termoplastycznego
  • duża siła ryglująca 2000 N
  • 130 mm x 90 mm x 30 mm
  • blokada z zabezpieczeniem przed nieprawidłowym zaryglowaniem
  • z podwójną izolacją
  • długa żywotność
  • Zintegrowany AS-Interface
Klucz zamówieniowy
Oznaczenie typu produktu AZM 161 Z ST2-AS RPT
Numer artykułu (Numer katalogowy) 101217122
EAN (European Article Number) 4030661412047
eCl@ss number, version 12.0 27-27-26-03
eCl@ss number, version 11.0 27-27-26-03
Numer eCl@ss, wersja 9.0 27-27-26-03
ETIM number, version 7.0 EC002593
ETIM number, version 6.0 EC002593
Certyfikaty - Normy
Certyfikaty
Certyfikaty
Właściwości ogólne
Normy EN IEC 62026-2,EN ISO 13849-1,EN IEC 60947-5-1,EN IEC 61508
Poziom kodowania zgodny z EN ISO 14119 niskie
Zasada działania elektromechaniczne
Materiał obudowy Tworzywo sztuczne, tworzywo termoplastyczne wzmocnione włóknem szklanym, samogasnące
Czas reakcji, maksimum 100 ms
Ciężar brutto 435 g
Dane ogólne - właściwości
Ryglowanie sprężyną Tak
Kontrola zaryglowania Tak
Wyjście awaryjne Tak
Zintegrowany wskaźnik, status Tak
Liczba kierunków aktywacji 3
Klasyfikacja
Normy, przepisy EN ISO 13849-1,EN IEC 61508
Performance Level, up to c
Kategoria zgodnie z EN ISO 13849 1
Wartość PFH 1,14 x 10?6 /h
Uwaga (wartość PFH) maksymalnie 100 000 cykli przełączania na rok
Safety Integrity Level (SIL) 1
Żywotność 20 Rok(lata)
Klasyfikacja - wykluczenie błędu
Uwaga: Możliwość zastosowania po dokonaniu wykluczenia błędów w postaci niebezpiecznego uszkodzenia 1-kanałowej mechaniki i odpowiednim zabezpieczeniu przed manipulacją.
Poziom zapewnienia bezpieczeństwa d
Kategoria zgodnie z EN ISO 13849 3
Wartość PFH 1,01 x 10?7 /h
Uwaga (wartość PFH) maksymalnie 100 000 cykli przełączania na rok
Safety Integrity Level (SIL) 2
Żywotność 20 Rok(lata)
Klasyfikacja bezpieczeństwa - Funkcja ryglowania
Performance Level, up to e
Note (Performance Level) Information for the safety classification of the guard locking function is documented in the "Operating instructions" or in the "Operation and mounting" instructions.
Dane mechaniczne
Żywotność mechaniczna, najmniejszy 1 000 000 operacji
Luz aktywatora w kierunku blokowania 5,5 mm
Siła ryglowania zgodnie z EN ISO 14119 2 000 N
Siła ryglowania, maksimum 2 600 N
Siła zatrzasku 30 N
Szybkość najazdu, maksimum 2 m/s
Montaż Śruby
Wykonanie śrub mocujących 3x M6
Mechanical data - Connection technique
Pozycja przyłącza konektora Prawa strona
Konektor Konektor M12, 4-polowy, kodowanie A
Dane mechaniczne - Wymiary
Długość czujnika 30 mm
Szerokość czujnika 130 mm
Wysokość czujnika 90 mm
Warunki otoczenia
Stopień ochrony IP67
Ambient temperature -25 ... +60 °C
Storage and transport temperature -25 ... +85 °C
Wilgotność względna, minimum 30 %
Wilgotność względna, maksimum 95 %
Uwaga (wilgotność względna) zapobiegający skraplaniu,zapobiegający zamarzaniu
Wytrzymałość zmęczeniowa wg EN 60068-2-6 10 … 150 Hz, amplituda 0,35 mm
odporność na uderzenie 30 g / 11 ms
Ocena zabezpieczenia II
Dopuszczalna wysokość ustawienia n.p.m., maksimum 2 000 m
Ambient conditions - Insulation values
Znamionowe napięcie izolacji 32 VDC
Znamionowe napięcie udarowe wytrzymywane 0,8 kV
Kategoria przepięcia III
Stopień zanieczyszczenia zgodnie z VDE 0100 3
Dane elektryczne
Częstotliwość przełączania 1 000 /h
Dane elektryczne - Interfejs AS-i
AS-i Prąd roboczy, maksimum 100 mA
Electrical data - AS-Interface specification
Specyfikacja AS-i Safety-Slave
Wersja AS-i V 2.1
Profil AS-i S-7.B.F.E
AS-i, kod IO 0x7
AS-i, kod ID 0xB
AS-i, ID-Code1 0xF
AS-i, ID-Code2 0xE
Wejście AS-i, kanał 1 Bity danych DI 0/DI 1 = dynamiczna transmisja kodów
Wejście AS-i, kanał 2 Bity danych DI 2/DI 3 = dynamiczna transmisja kodów
Wyjścia AS-i, DO 0 Sterowanie elektromagnesem
Wyjścia AS-i, DO 1 Brak funkcji
Wyjścia AS-i, DO 2 Brak funkcji
Wyjścia AS-i, DO 3 Brak funkcji
Bity parametru AS-i, P0 Aktywator wykryty
Bity parametru AS-i, P1 Blokada elektromagnetyczna zaryglowana
Bity parametru AS-i, P2 Napięcie magnesu w granicach tolerancji
Bity parametru AS-i, P3 Wiadomość o błędzie - niemożliwe zaryglowanie/odryglowanie blokady elektromagnetycznej
Uwaga (bity parametru AS-i) Ustaw wyjścia parametryzujące na "1111" (0xF),FID: błąd urządzeń peryferyjnych
Adres modułu wejściowego AS-i 0
Uwaga (adres modułu wejściowego AS-i) Domyślnie adres 0, możliwość zmiany przez urządzenie główne magistrali interfejsu AS-i lub przenośny programator
Dane elektryczne - Napięcie pomocnicze (Aux)
Prąd roboczy 500 mA
Rated operating voltage 24 VDC
Obciążalność dopuszczalna bezpiecznika 4 A
Wskaźnik stanu
Uwaga (Wskaźnik stanu LED) (1) Żółta dioda LED: Kanał 2 / AS-i bit SaW 2.3,(2) Zielona/czerwona dioda LED (dioda LED Duo AS-i): Napięcie zasilające /błąd komunikacji /adres urządzenia podległego = 0 lub wykryty błąd urządzeń peryferyjnych,(3) Żółta dioda LED: Kanał 1 / AS-i bit SaW 0.1
Pozostałe dane
Uwaga (zastosowania aplikacyjne) przesuwna osłona bezpieczeństwa,osłona zdejmowana,uchylna osłona bezpieczeństwa
Układ zestyków
STYK 1 AS-i +
STYK 2 Aux - (P)
STYK 3 AS-Interface -
STYK 4 Aux + (P)
Zakres dostawy
Zakres dostawy Actuator must be ordered separately.
Note
Uwaga (informacje ogólne) Elektromagnetyczne blokady bezpieczeństwa ryglowane napięciem wolno stosować wyłącznie w przypadkach specjalnych po wnikliwej ocenie ryzyka wypadku, ponieważ przy zaniku napięcia lub uruchomieniu wyłącznika głównego istnieje możliwość otwarcia osłony.
Uwaga (wyjście awaryjne) W przypadkach zagrożenia,Aktywacja z wnętrza obszaru niebezpiecznego
Note voltage AUX DC stabilised PELV power supply
