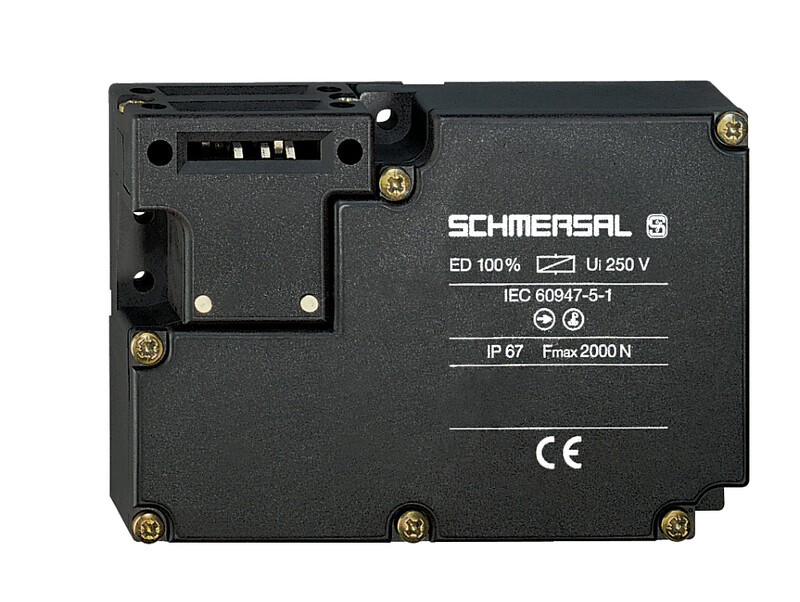

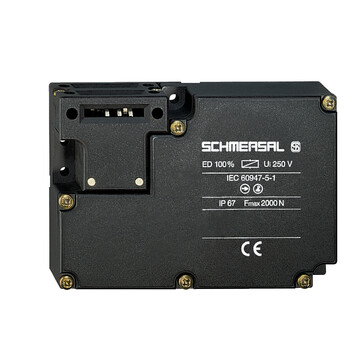

AZM 161CC-12/12RKTD -110/230 - 101187922
Blokada elektromagnetyczna firmy Schmersal, typ AZM 161
Produkt na zamówienie
Wysyłka:
4-6 tygodni
227,60 €
279,95 € z podatkiem VAT
Zapytaj o produkt:
AZM 161CC-12/12RKTD -110/230 - 101187922 227,60 € [netto]
Formularz został wysłany.
Parametry produktu
Czas dostawy gdy brak na magazynie
4-6 tygodni
Gwarancja
12
Producent
Opisy produktu
Najważniejsze parametry AZM 161CC-12/12RKTD -110/230 101187922
- duży przedział kablowy
- Wyjście awaryjne, po stronie pokrywy
- wloty kablowe 4 M 16 x 1.5
- Obudowa z tworzywa termoplastycznego
- z podwójną izolacją
- blokada z zabezpieczeniem przed nieprawidłowym zaryglowaniem
- 130 mm x 90 mm x 30 mm
- 6 Zestyki
- długa żywotność
| Klucz zamówieniowy | ||
|---|---|---|
| Oznaczenie typu produktu | AZM 161CC-12/12RKTD -110/230 | |
| Numer artykułu (Numer katalogowy) | 101187922 | |
| EAN (European Article Number) | 4030661357225 | |
| Numer eCl@ss, wersja 9.0 | 27-27-26-03 | |
| eCl@ss number, version 11.0 | 27-27-26-03 | |
| eCl@ss number, version 12.0 | 27-27-26-03 | |
| ETIM number, version 7.0 | EC002593 | |
| ETIM number, version 6.0 | EC002593 | |
| Certyfikaty - Normy | ||
| Certyfikaty | cULus,CCC,EAC | |
| Właściwości ogólne | ||
| Normy | BG-GS-ET-19,EN ISO 14119,EN IEC 60947-5-1 | |
| Poziom kodowania zgodny z EN ISO 14119 | niskie | |
| Zasada działania | elektromechaniczne | |
| Materiał obudowy | Tworzywo sztuczne, tworzywo termoplastyczne wzmocnione włóknem szklanym, samogasnące | |
| Materiał zestyków, elektrycznych | Srebro | |
| Ciężar brutto | 460 g | |
| Dane ogólne - właściwości | ||
| Ryglowanie sprężyną | Tak | |
| Wyjście awaryjne | Tak | |
| Zwolnienie ręczne | Tak | |
| Liczba kierunków aktywacji | 3 | |
| Liczba zestyków pomocniczych | 2 | |
| Liczba zestyków bezpieczeństwa | 4 | |
| Klasyfikacja | ||
| Normy, przepisy | EN ISO 13849-1 | |
| Żywotność | 20 Rok(lata) | |
| Klasyfikacja bezpieczeństwa - Wyjścia bezpieczne | ||
| B10D Zestyk normalnie zamknięty (NC) | 2 000 000 operacji | |
| B10D Zestyk normalnie otwarty (NO) | 1 000 000 operacji | |
| Dane mechaniczne | ||
| Żywotność mechaniczna, najmniejszy | 1 000 000 operacji | |
| Luz aktywatora w kierunku blokowania | 5,5 mm | |
| Siła ryglowania zgodnie z EN ISO 14119 | 2 000 N | |
| Siła zatrzasku | 30 N | |
| Skok wymuszonego rozwarcia | 10 mm | |
| Siła wymuszonego rozwarcia, minimalne | 20 N | |
| Szybkość najazdu, maksimum | 2 m/s | |
| Mechanical data - Connection technique | ||
| Konektor | Złącza samozaciskowe | |
| Prowadzenie przewodów | 4 x M16 x 1,5 | |
| Przekrój kabla, minimalne | 1 x 0,25 mm2 | |
| Przekrój kabla, maksimum | 1 x 1,5 mm2 | |
| Uwaga (przekrój przyłącza) | Wszystkie odniesienia do przekroju przewodów uwzględniają końcówki kablowe. | |
| Dane mechaniczne - Wymiary | ||
| Długość czujnika | 30 mm | |
| Szerokość czujnika | 130 mm | |
| Wysokość czujnika | 90 mm | |
| Warunki otoczenia | ||
| Stopień ochrony | IP67 | |
| Temperatura otoczenia, minimalne | -30 °C | |
| Temperatura otoczenia, maksimum | +60 °C | |
| Temperatura przechowywania i transportu, minimalne | -25 °C | |
| Temperatura przechowywania i transportu, maksimum | +85 °C | |
| Ambient conditions - Insulation values | ||
| Znamionowe napięcie izolacji | 250 V | |
| Znamionowe napięcie udarowe wytrzymywane | 4 kV | |
| Dane elektryczne | ||
| Znamionowy prąd cieplny | 6 A | |
| Znamionowe napięcie sterowania | 230 VAC | |
| Warunkowy znamionowy prąd zwarciowy wg EN 60947-5-1 | 1 000 A | |
| Elektryczny pobór mocy, maksimum | 10 W | |
| Element przełączający | zestyk (NO), zestyk (NC) | |
| Zasada przełączania | Wolnoprzełączające | |
| Częstotliwość przełączania | 1 000 /h | |
| Dane elektryczne - zestyki bezpieczeństwa | ||
| Napięcie, kategoria? użytkowania AC-15 | 230 VAC | |
| Prąd, kategoria użytkowania AC-15 | 4 A | |
| Napięcie, kategoria? użytkowania DC-13 | 24 VDC | |
| Prąd, kategoria użytkowania DC-13 | 2,5 A | |
| Dane elektryczne - zestyki pomocnicze | ||
| Napięcie, kategoria? użytkowania AC-15 | 230 VAC | |
| Prąd, kategoria użytkowania AC-15 | 4 A | |
| Napięcie, kategoria? użytkowania DC-13 | 24 VDC | |
| Prąd, kategoria użytkowania DC-13 | 2,5 A | |
| Pozostałe dane | ||
| Uwaga (zastosowania aplikacyjne) | przesuwna osłona bezpieczeństwa,osłona zdejmowana,uchylna osłona bezpieczeństwa | |
| Zakres dostawy | ||
| Zakres dostawy | Aktywatory należy zamawiać oddzielnie. | |
| Note | ||
| Uwaga (wyjście awaryjne) | Wyjście awaryjne jest wykorzystywane, gdy wymagana jest interwencja we wcześniej zablokowanym obszarze niebezpiecznym,Wyjście awaryjne otwierane przez naciśnięcie czerwonego przycisku,Reset przez pociągnięcie przycisku,Możliwy montaż na ścianie przedniej (indeks -TD) lub tylnej (indeks -TU) | |
| Uwaga (wyjście awaryjne, wyjście pomocnicze) | Połączenie ręcznego odryglowania i odryglowania awaryjnego przy różnych kierunkach montażu jest możliwe tylko dla następujących wersji: -ED/-TU and -TD/-EU | |
