AZM 161SK-12/12K-024 - 101176503

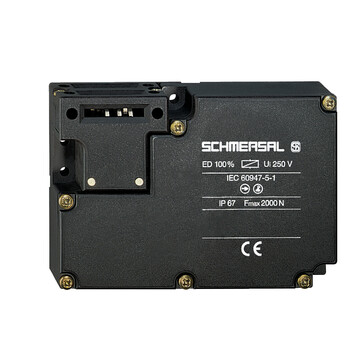

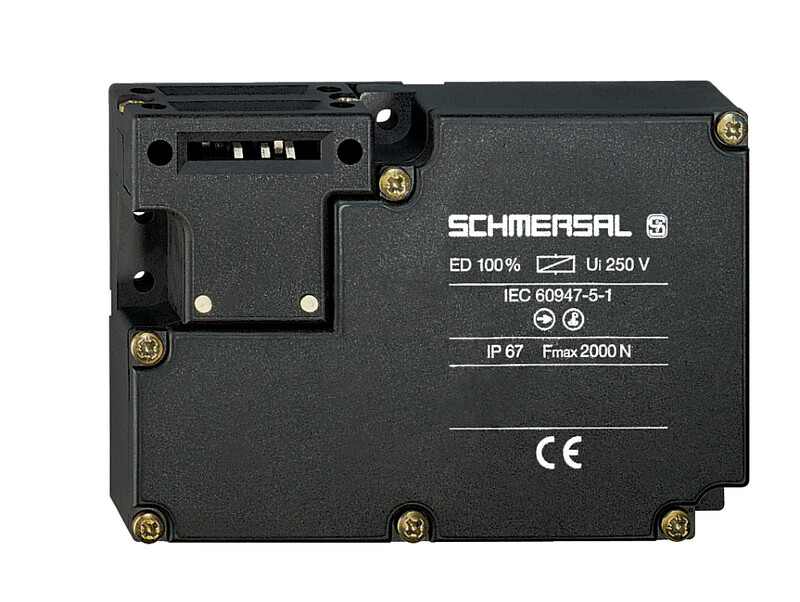

Blokada elektromagnetyczna firmy Schmersal, typ AZM 161

AZM 161SK-12/12K-024 - 101176503

Jeżeli termin realizacji nie spełnia Państwa oczekiwań prosimy o kontakt, postaramy się go skrócić. Skontaktuj się z nami.

Produkt na zamówienie
Wysyłka:

2 tygodnie

Cena:

208,90 €

256,95 € z podatkiem VAT

Parametry produktu

Czas dostawy gdy brak na magazynie
2 tygodnie
Gwarancja
12
Producent

Opisy produktu

Najważniejsze parametry AZM 161SK-12/12K-024 101176503
  • Obudowa z tworzywa termoplastycznego
  • z podwójną izolacją
  • blokada z zabezpieczeniem przed nieprawidłowym zaryglowaniem
  • 130 mm x 90 mm x 30 mm
  • 6 Zestyki
  • długa żywotność

Klucz zamówieniowy
Oznaczenie typu produktu AZM 161SK-12/12K-024
Numer artykułu (Numer katalogowy) 101176503
EAN (European Article Number) 4030661306957
Numer eCl@ss, wersja 9.0 27-27-26-03
eCl@ss number, version 11.0 27-27-26-03
eCl@ss number, version 12.0 27-27-26-03
ETIM number, version 7.0 EC002593
ETIM number, version 6.0 EC002593
Certyfikaty - Normy
Certyfikaty cULus,CCC,EAC
Właściwości ogólne
Normy BG-GS-ET-19,EN ISO 14119,EN IEC 60947-5-1
Poziom kodowania zgodny z EN ISO 14119 niskie
Zasada działania elektromechaniczne
Materiał obudowy Tworzywo sztuczne, tworzywo termoplastyczne wzmocnione włóknem szklanym, samogasnące
Materiał zestyków, elektrycznych Srebro
Ciężar brutto 430 g
Dane ogólne - właściwości
Ryglowanie sprężyną Tak
Zwolnienie ręczne Tak
Liczba kierunków aktywacji 3
Liczba zestyków pomocniczych 2
Liczba zestyków bezpieczeństwa 4
Klasyfikacja
Normy, przepisy EN ISO 13849-1
Żywotność 20 Rok(lata)
Klasyfikacja bezpieczeństwa - Wyjścia bezpieczne
B10D Zestyk normalnie zamknięty (NC) 2 000 000 operacji
B10D Zestyk normalnie otwarty (NO) 1 000 000 operacji
Dane mechaniczne
Żywotność mechaniczna, najmniejszy 1 000 000 operacji
Luz aktywatora w kierunku blokowania 5,5 mm
Siła ryglowania zgodnie z EN ISO 14119 2 000 N
Skok wymuszonego rozwarcia 10 mm
Siła wymuszonego rozwarcia, minimalne 20 N
Szybkość najazdu, maksimum 2 m/s
Mechanical data - Connection technique
Konektor Terminale śrubowe
Prowadzenie przewodów 4 x M16 x 1,5
Przekrój kabla, minimalne 1 x 0,25 mm2
Przekrój kabla, maksimum 1 x 1,5 mm2
Uwaga (przekrój przyłącza) Wszystkie odniesienia do przekroju przewodów uwzględniają końcówki kablowe.
Dane mechaniczne - Wymiary
Długość czujnika 30 mm
Szerokość czujnika 130 mm
Wysokość czujnika 90 mm
Warunki otoczenia
Stopień ochrony IP67
Temperatura otoczenia, minimalne -30 °C
Temperatura otoczenia, maksimum +60 °C
Temperatura przechowywania i transportu, minimalne -25 °C
Temperatura przechowywania i transportu, maksimum +85 °C
Ambient conditions - Insulation values
Znamionowe napięcie izolacji 250 V
Znamionowe napięcie udarowe wytrzymywane 4 kV
Dane elektryczne
Znamionowy prąd cieplny 6 A
Znamionowe napięcie sterowania 24 VAC/DC
Warunkowy znamionowy prąd zwarciowy wg EN 60947-5-1 1 000 A
Elektryczny pobór mocy, maksimum 10 W
Element przełączający zestyk (NO), zestyk (NC)
Zasada przełączania Wolnoprzełączające
Częstotliwość przełączania 1 000 /h
Dane elektryczne - zestyki bezpieczeństwa
Napięcie, kategoria? użytkowania AC-15 230 VAC
Prąd, kategoria użytkowania AC-15 4 A
Napięcie, kategoria? użytkowania DC-13 24 VDC
Prąd, kategoria użytkowania DC-13 2,5 A
Dane elektryczne - zestyki pomocnicze
Napięcie, kategoria? użytkowania AC-15 230 VAC
Prąd, kategoria użytkowania AC-15 4 A
Napięcie, kategoria? użytkowania DC-13 24 VDC
Prąd, kategoria użytkowania DC-13 2,5 A
Pozostałe dane
Uwaga (zastosowania aplikacyjne) przesuwna osłona bezpieczeństwa,osłona zdejmowana,uchylna osłona bezpieczeństwa
Zakres dostawy
Zakres dostawy Aktywatory należy zamawiać oddzielnie.
Note
Uwaga (wyjście pomocnicze) Do konserwacji, instalacji itp. ,Do ręcznego zwalniania przy pomocy klucza trójkątnego M5, dostępnego jako wyposażenie dodatkowe
