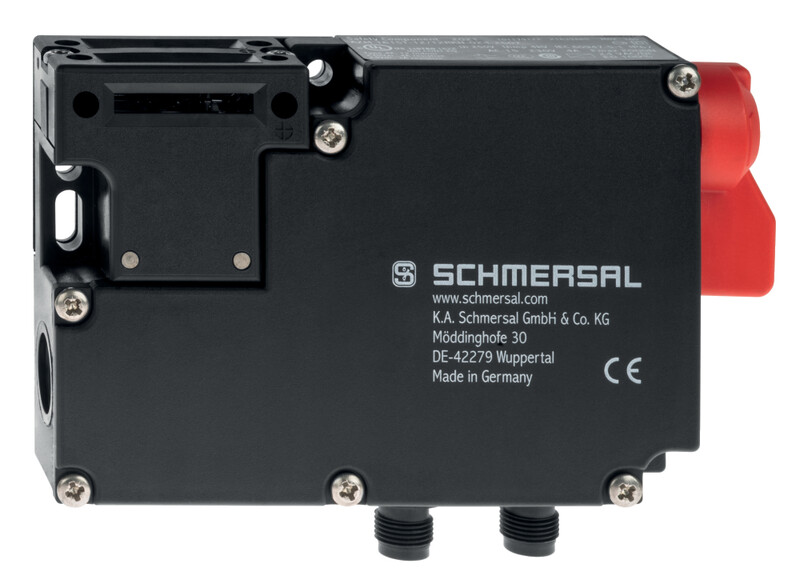

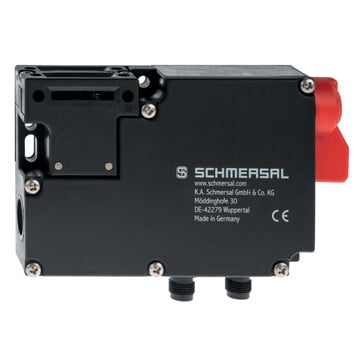

AZM 161ST-12/12RKT-024- 2507 - 101209451

Elektromechaniczna blokada bezpieczeństwa Schmersal, obudowa 130x90x30 mm, 6 zestyków, IP67, siła ryglowania do 2600 N, konektory M12, wyjście awaryjne, prąd 2A, temperatura pracy -25...+60°C.


Dodaj do porównania Usuń z porównania

289,00 €

355,47 € z podatkiem VAT

Produkt na zamówienie
Wysyłka w ciągu: 2-4 tygodnie
Darmowy odbiór lub wysyłka DHL od 20,00 zł
Zakup na fakturę lub płatność za pobraniem
Masz pytanie lub potrzebujesz porady?
+48 32 614 09 17

Parametry produktu

Czas dostawy gdy brak na magazynie
2-4 tygodnie
Gwarancja
24
Producent

Opisy produktu

Najważniejsze parametry AZM 161ST-12/12RKT-024- 2507 101209451

  • Obudowa z tworzywa termoplastycznego
  • z podwójną izolacją
  • blokada z zabezpieczeniem przed nieprawidłowym zaryglowaniem
  • 130 mm x 90 mm x 30 mm
  • 6 Zestyki
  • długa żywotność
Klucz zamówieniowy
Oznaczenie typu produktu AZM 161ST-12/12RKT-024- 2507
Numer artykułu (Numer katalogowy) 101209451
EAN (European Article Number) 4030661382814
eCl@ss number, version 12.0 27-27-26-03
eCl@ss number, version 11.0 27-27-26-03
Numer eCl@ss, wersja 9.0 27-27-26-03
ETIM number, version 7.0 EC002593
ETIM number, version 6.0 EC002593
Certyfikaty - Normy
Certyfikaty
Certyfikaty
Właściwości ogólne
Normy EN ISO 13849-1,EN ISO 14119,EN IEC 60947-5-1
Poziom kodowania zgodny z EN ISO 14119 niskie
Zasada działania elektromechaniczne
Materiał obudowy Tworzywo sztuczne, tworzywo termoplastyczne wzmocnione włóknem szklanym, samogasnące
Ciężar brutto 480 g
Dane ogólne - właściwości
Ryglowanie sprężyną Tak
Wyjście awaryjne Tak
Liczba kierunków aktywacji 3
Liczba zestyków pomocniczych 2
Liczba zestyków bezpieczeństwa 4
Klasyfikacja
Normy, przepisy EN ISO 13849-1
Performance Level, up to c
Kategoria zgodnie z EN ISO 13849 1
B10D Normally-closed contact (NC) 2 000 000 operacji
Note Electrical life on request.
B10D Normally-open contact (NO) 1 000 000 operacji
Note at 10% I<sub>e</sub> and ohmic load
Żywotność 20 Rok(lata)
Klasyfikacja - wykluczenie błędu
Uwaga: Możliwość zastosowania po dokonaniu wykluczenia błędów w postaci niebezpiecznego uszkodzenia 1-kanałowej mechaniki i odpowiednim zabezpieczeniu przed manipulacją.
Poziom zapewnienia bezpieczeństwa d
Kategoria zgodnie z EN ISO 13849 3
Note for 2-channel use and with suitable logic unit.
Żywotność 20 Rok(lata)
Klasyfikacja bezpieczeństwa - Funkcja ryglowania
Performance Level, up to e
Note (Performance Level) Information for the safety classification of the guard locking function is documented in the "Operating instructions" or in the "Operation and mounting" instructions.
Dane mechaniczne
Żywotność mechaniczna, najmniejszy 1 000 000 operacji
Luz aktywatora w kierunku blokowania 5,5 mm
Siła ryglowania zgodnie z EN ISO 14119 2 000 N
Siła ryglowania, maksimum 2 600 N
Siła zatrzasku 30 N
Skok wymuszonego rozwarcia 10 mm
Positive break force per NC contact, minimum 10 N
Siła wymuszonego rozwarcia, minimalne 10 N
Szybkość najazdu, maksimum 2 m/s
Montaż Śruby
Wykonanie śrub mocujących 3x M5
Type of the screw head Flat head screw
Mechanical data - Connection technique
Konektor 2 x Connector plug M12, 4-pole, A-coding
Dane mechaniczne - Wymiary
Długość czujnika 30 mm
Szerokość czujnika 130 mm
Wysokość czujnika 90 mm
Warunki otoczenia
Stopień ochrony IP67
Ambient temperature -25 ... +60 °C
Storage and transport temperature -25 ... +85 °C
Uwaga (wilgotność względna) zapobiegający skraplaniu,zapobiegający zamarzaniu
Ocena zabezpieczenia II
Dopuszczalna wysokość ustawienia n.p.m., maksimum 2 000 m
Ambient conditions - Insulation values
Znamionowe napięcie izolacji 250 VAC,Konektor 4-polowy - 250 V
Znamionowe napięcie udarowe wytrzymywane 0,8 kV
Rated impulse withstand voltage, connector 4-pole 2.5 kV
Dane elektryczne
Znamionowy prąd cieplny 2 A
Znamionowe napięcie sterowania 24 VAC/DC
Warunkowy znamionowy prąd zwarciowy wg EN 60947-5-1 1 000 A
Elektryczny pobór mocy, maksimum 10 W
Element przełączający zestyk (NO), zestyk (NC)
Zasada przełączania slow action, positive break NC contact
Częstotliwość przełączania 1 000 /h
Materiał zestyków, elektrycznych Srebro
Dane elektryczne - wejście sterowania cewki
Magnet switch-on time 100 %
Test pulse duration, maximum 5 ms
Test pulse interval, minimum 50 ms
Dane elektryczne - zestyki bezpieczeństwa
Napięcie, kategoria użytkowania AC-15 230 VAC
Prąd, kategoria użytkowania AC-15 4 A
Napięcie, kategoria użytkowania DC-13 24 VDC
Prąd, kategoria użytkowania DC-13 2,5 A
Dane elektryczne - zestyki pomocnicze
Napięcie, kategoria użytkowania AC-15 230 VAC
Prąd, kategoria użytkowania AC-15 4 A
Napięcie, kategoria użytkowania DC-13 24 VDC
Prąd, kategoria użytkowania DC-13 2,5 A
Pozostałe dane
Uwaga (zastosowania aplikacyjne) przesuwna osłona bezpieczeństwa,osłona zdejmowana,uchylna osłona bezpieczeństwa
Zakres dostawy
Zakres dostawy Actuator must be ordered separately.
Note
Uwaga (wyjście awaryjne) W przypadkach zagrożenia,Aktywacja z wnętrza obszaru niebezpiecznego
