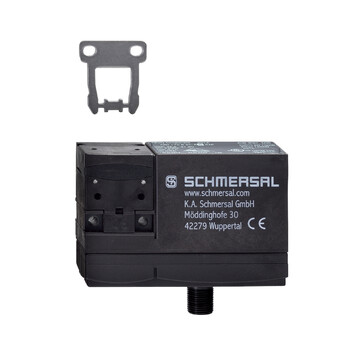

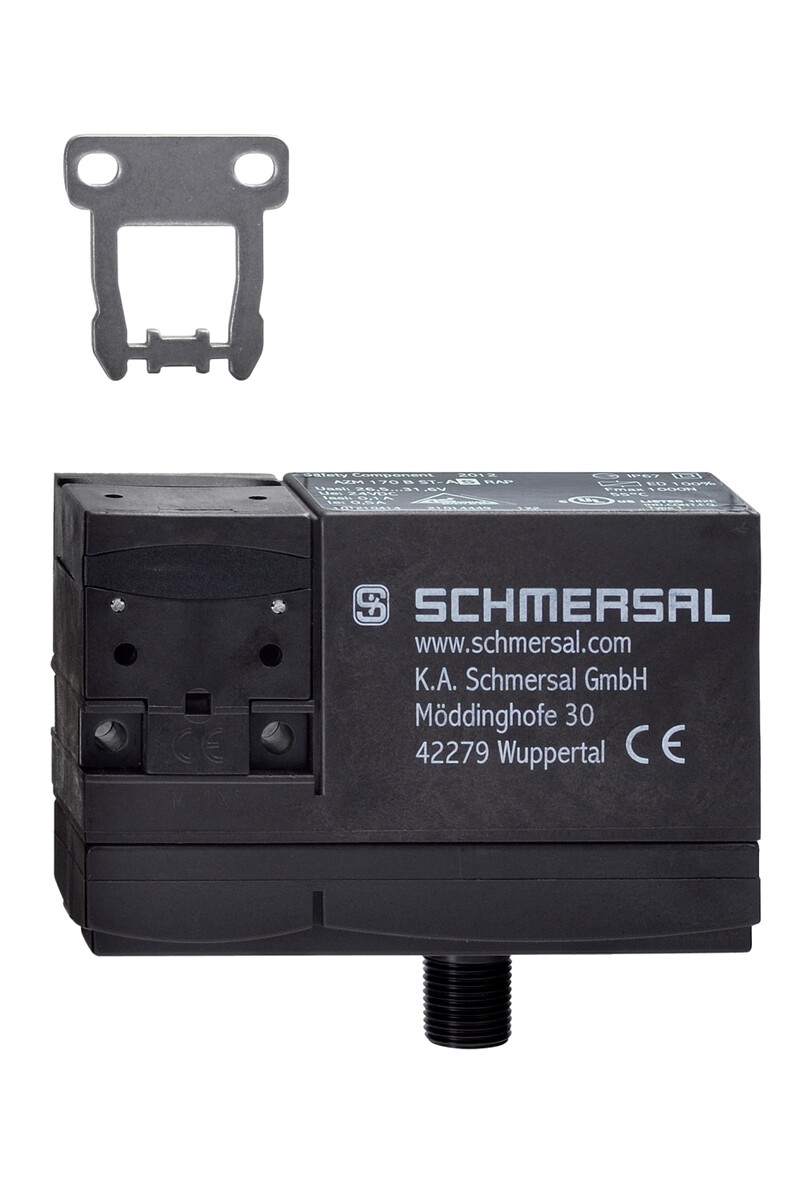

AZM 170 BZ ST-AS RP-2197 - 101211516
Blokada elektromagnetyczna Schmersal, obudowa 90x84x30 mm, siła ryglowania do 1000 N, IP67, AS-Interface, ryglowanie sprężyną, wyjście awaryjne, 2 kierunki aktywacji, żywotność 1 mln cykli.
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2-4 tygodnie
Gwarancja
24
Producent
Opisy produktu
Najważniejsze parametry AZM 170 BZ ST-AS RP-2197 101211516
- Jednoczesne monitorowanie aktywatora i cewki elektromagnesu
- Zwolnienie ręczne z boku
- Blokady elektromagnetyczne
- Zintegrowany AS-Interface
- Obudowa z tworzywa termoplastycznego
- 90 mm x 84 mm x 30 mm
- z podwójną izolacją
- duża siła ryglująca
| Klucz zamówieniowy | ||
|---|---|---|
| Oznaczenie typu produktu | AZM 170 BZ ST-AS RP-2197 | |
| Numer artykułu (Numer katalogowy) | 101211516 | |
| EAN (European Article Number) | 4030661390468 | |
| eCl@ss number, version 12.0 | 27-27-26-03 | |
| eCl@ss number, version 11.0 | 27-27-26-03 | |
| Numer eCl@ss, wersja 9.0 | 27-27-26-03 | |
| ETIM number, version 7.0 | EC002593 | |
| ETIM number, version 6.0 | EC002593 | |
| Certyfikaty - Normy | ||
| Certyfikaty | ||
| Certyfikaty | ||
| Właściwości ogólne | ||
| Normy | EN IEC 62026-2,EN ISO 13849-1,EN IEC 60947-5-1,EN IEC 61508 | |
| Zasada działania | elektromechaniczne | |
| Materiał obudowy | Tworzywo sztuczne, tworzywo termoplastyczne wzmocnione włóknem szklanym, samogasnące | |
| Czas reakcji, maksimum | 100 ms | |
| Ciężar brutto | 320 g | |
| Dane ogólne - właściwości | ||
| Ryglowanie sprężyną | Tak | |
| Jednoczesne monitorowanie aktywatora i zaryglowania | Tak | |
| Zwolnienie ręczne | Tak | |
| Zintegrowany wskaźnik, status | Tak | |
| Liczba kierunków aktywacji | 2 | |
| Klasyfikacja | ||
| Normy, przepisy | EN IEC 61508 | |
| Performance Level, up to | c | |
| Kategoria zgodnie z EN ISO 13849 | 1 | |
| Wartość PFH | 1,16 x 10?6 /h | |
| Uwaga (wartość PFH) | maksymalnie 100 000 cykli przełączania na rok | |
| Safety Integrity Level (SIL) | 1 | |
| Żywotność | 20 Rok(lata) | |
| Klasyfikacja - wykluczenie błędu | ||
| Uwaga: | Możliwość zastosowania po dokonaniu wykluczenia błędów w postaci niebezpiecznego uszkodzenia 1-kanałowej mechaniki i odpowiednim zabezpieczeniu przed manipulacją. | |
| Poziom zapewnienia bezpieczeństwa | d | |
| Kategoria zgodnie z EN ISO 13849 | 3 | |
| Wartość PFH | 1,01 x 10?7 /h | |
| Uwaga (wartość PFH) | maksymalnie 100 000 cykli przełączania na rok | |
| Safety Integrity Level (SIL) | 2 | |
| Żywotność | 20 Rok(lata) | |
| Dane mechaniczne | ||
| Żywotność mechaniczna, najmniejszy | 1 000 000 operacji | |
| Siła ryglująca | 1 000 N | |
| Siła zatrzasku | 30 N | |
| Szybkość najazdu, maksimum | 2 m/s | |
| Mechanical data - Connection technique | ||
| Konektor | Konektor M12, 4-polowy, kodowanie A | |
| Dane mechaniczne - Wymiary | ||
| Szerokość czujnika | 108 mm | |
| Wysokość czujnika | 75,5 mm | |
| Warunki otoczenia | ||
| Stopień ochrony | IP67 | |
| Ambient temperature | -25 ... +55 °C | |
| Storage and transport temperature | -25 ... +85 °C | |
| Wilgotność względna, minimum | 30 % | |
| Wilgotność względna, maksimum | 95 % | |
| Uwaga (wilgotność względna) | zapobiegający skraplaniu,zapobiegający zamarzaniu | |
| Ocena zabezpieczenia | II | |
| Ambient conditions - Insulation values | ||
| Znamionowe napięcie izolacji | 32 VDC | |
| Znamionowe napięcie udarowe wytrzymywane | 0,8 kV | |
| Kategoria przepięcia | III | |
| Stopień zanieczyszczenia zgodnie z VDE 0100 | 3 | |
| Dane elektryczne - Interfejs AS-i | ||
| Rated operating voltage | 26,5 ... 31,6 VDC (Protection against polarity reversal) | |
| AS-i Prąd roboczy, maksimum | 100 mA | |
| Electrical data - AS-Interface specification | ||
| Specyfikacja AS-i | Safety-Slave | |
| Wersja AS-i | V 2.1 | |
| Profil AS-i | S-7.B.F.E | |
| AS-i, kod IO | 0x7 | |
| AS-i, kod ID | 0xB | |
| AS-i, ID-Code1 | 0xF | |
| AS-i, ID-Code2 | 0xE | |
| Wejście AS-i, kanał 1 | Bity danych DI 0/DI 1 = dynamiczna transmisja kodów | |
| Wejście AS-i, kanał 2 | Bity danych DI 2/DI 3 = dynamiczna transmisja kodów | |
| Wyjścia AS-i, DO 0 | Sterowanie elektromagnesem | |
| Wyjścia AS-i, DO 1 | Brak funkcji | |
| Wyjścia AS-i, DO 2 | Brak funkcji | |
| Wyjścia AS-i, DO 3 | Brak funkcji | |
| Bity parametru AS-i, P0 | Wykryta osłona bezpieczeństwa i aktywator | |
| Bity parametru AS-i, P1 | Blokada elektromagnetyczna zaryglowana | |
| Bity parametru AS-i, P2 | Brak funkcji | |
| Bity parametru AS-i, P3 | Brak funkcji | |
| Uwaga (bity parametru AS-i) | Ustaw wyjścia parametryzujące na "1111" (0xF),FID: błąd urządzeń peryferyjnych | |
| Adres modułu wejściowego AS-i | 0 | |
| Uwaga (adres modułu wejściowego AS-i) | Domyślnie adres 0, możliwość zmiany przez urządzenie główne magistrali interfejsu AS-i lub przenośny programator | |
| Dane elektryczne - Napięcie pomocnicze (Aux) | ||
| Operating voltage | 24 VDC -15 % / +10 % (stabilised PELV power supply) | |
| Prąd roboczy | 500 mA | |
| Rated operating voltage | 24 VDC | |
| Obciążalność dopuszczalna bezpiecznika | 4 A | |
| Wskaźnik stanu | ||
| Uwaga (Wskaźnik stanu LED) | (1) Zielona dioda LED: Napięcie zasilające,(2) Czerwona dioda LED: Błąd komunikacji / adres urządzenia podległego = 0,(3) żółta dioda LED: Stan aktywacji | |
| Układ zestyków | ||
| STYK 1 | AS-i + | |
| STYK 2 | Aux - (P) | |
| STYK 3 | AS-Interface - | |
| STYK 4 | Aux + (P) | |
| Zakres dostawy | ||
| Zakres dostawy | Actuator must be ordered separately. | |
| Note | ||
| Uwaga (informacje ogólne) | Elektromagnetyczne blokady bezpieczeństwa ryglowane napięciem wolno stosować wyłącznie w przypadkach specjalnych po wnikliwej ocenie ryzyka wypadku, ponieważ przy zaniku napięcia lub uruchomieniu wyłącznika głównego istnieje możliwość otwarcia osłony. | |
| Uwaga (wyjście pomocnicze) | Do ręcznego zwalniania przy pomocy klucza trójkątnego M3 (objętego zakresem dostawy),Zwolnienie ręczne z boku | |
| Note voltage AUX DC | stabilised PELV power supply | |
