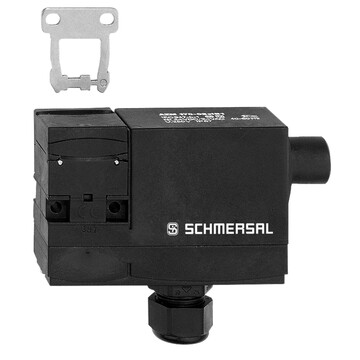

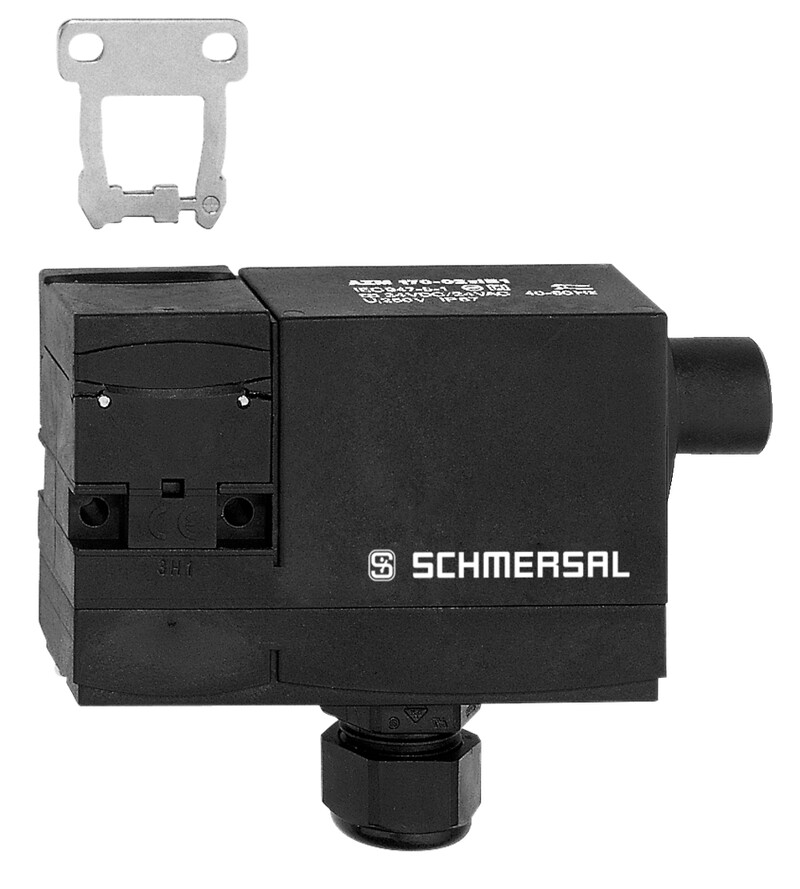

AZM 170SK-02/10ZRI-B5-2197 24VAC/DC - 103045797
Elektromagnetyczna blokada bezpieczeństwa Schmersal, zwolnienie ręczne z boku, kodowanie indywidualne, siła ryglowania do 1300 N, dwa styki NC, IP67, zaciski śrubowe, wymiary 90x84x30 mm, obudowa tworzywo.
Zapytaj o produkt:
AZM 170SK-02/10ZRI-B5-2197 24VAC/DC - 103045797 249,60 € [netto]
Formularz został wysłany.
Parametry produktu
Czas dostawy gdy brak na magazynie
2-4 tygodnie
Gwarancja
24
Producent
Opisy produktu
Najważniejsze parametry AZM 170SK-02/10ZRI-B5-2197 24VAC/DC 103045797
- Zwolnienie ręczne z boku
- połączenie śrubowe
- z podwójną izolacją
- kodowanie indywidualne
- Wysoki poziom kodowania wg ISO 14119
- 90 mm x 84 mm x 30 mm
- zwarta budowa
- blokada z zabezpieczeniem przed nieprawidłowym zaryglowaniem
- długa żywotność
- duża siła ryglująca
- nadaje się szczególnie do montażu czołowego
| Klucz zamówieniowy | ||
|---|---|---|
| Oznaczenie typu produktu | AZM 170SK-02/10ZRI-B5-2197 24VAC/DC | |
| Numer artykułu (Numer katalogowy) | 103045797 | |
| EAN (European Article Number) | 4030661565989 | |
| eCl@ss number, version 12.0 | 27-27-26-03 | |
| eCl@ss number, version 11.0 | 27-27-26-03 | |
| Numer eCl@ss, wersja 9.0 | 27-27-26-03 | |
| ETIM number, version 7.0 | EC002593 | |
| ETIM number, version 6.0 | EC002593 | |
| Certyfikaty - Normy | ||
| Certyfikaty | ||
| Certyfikaty | ||
| Właściwości ogólne | ||
| Normy | BG-GS-ET-19,EN ISO 13849-1,EN ISO 14119,EN IEC 60947-5-1 | |
| Informacje ogólne | kodowanie indywidualne | |
| Poziom kodowania zgodny z EN ISO 14119 | Wysokie / duże | |
| Zasada działania | elektromechaniczne | |
| Materiał obudowy | Tworzywo sztuczne, tworzywo termoplastyczne wzmocnione włóknem szklanym, samogasnące | |
| Materiał aktywatora | Stal nierdzewna | |
| Ciężar brutto | 350 g | |
| Dane ogólne - właściwości | ||
| Ryglowanie sprężyną | Tak | |
| Zwolnienie ręczne | Tak | |
| Liczba kierunków aktywacji | 2 | |
| Liczba zestyków pomocniczych | 1 | |
| Klasyfikacja | ||
| Normy, przepisy | EN ISO 13849-1 | |
| Performance Level, up to | c | |
| Kategoria zgodnie z EN ISO 13849 | 1 | |
| B10D Normally-closed contact (NC) | 2 000 000 operacji | |
| Żywotność | 20 Rok(lata) | |
| Klasyfikacja - wykluczenie błędu | ||
| Uwaga: | Możliwość zastosowania po dokonaniu wykluczenia błędów w postaci niebezpiecznego uszkodzenia 1-kanałowej mechaniki i odpowiednim zabezpieczeniu przed manipulacją. | |
| Poziom zapewnienia bezpieczeństwa | d | |
| Kategoria zgodnie z EN ISO 13849 | 3 | |
| Note | for 2-channel use and with suitable logic unit. | |
| Żywotność | 20 Rok(lata) | |
| Dane mechaniczne | ||
| Promień aktywacji, minimum | 140 mm | |
| Żywotność mechaniczna, najmniejszy | 1 000 000 operacji | |
| Siła ryglowania zgodnie z EN ISO 14119 | 1 000 N | |
| Siła ryglowania, maksimum | 1 300 N | |
| Siła zatrzasku | 30 N | |
| Skok wymuszonego rozwarcia | 11 mm | |
| Positive break force per NC contact, minimum | 8,5 N | |
| Siła wymuszonego rozwarcia, minimalne | 17 N | |
| Szybkość najazdu, maksimum | 2 m/s | |
| Montaż | Śruby | |
| Wykonanie śrub mocujących | 2x M5 | |
| Tightening torque of the fastening screws for the housing cover, minimum | 0,7 Nm | |
| Tightening torque of the fastening screws for the housing cover, maximum | 1 Nm | |
| Note | Torx T10 | |
| Mechanical data - Connection technique | ||
| Prowadzenie przewodów | 1 x M20 x 1,5 | |
| Konektor | Terminale śrubowe | |
| Przekrój kabla, minimalne | 0,25 mm2 | |
| Przekrój kabla, maksimum | 1,5 mm2 | |
| Allowed type of cable | solid multi-wire,flexible | |
| Dane mechaniczne - Wymiary | ||
| Długość czujnika | 30 mm | |
| Szerokość czujnika | 108 mm | |
| Wysokość czujnika | 75,5 mm | |
| Warunki otoczenia | ||
| Stopień ochrony | IP67 | |
| Ambient temperature | -25 ... +60 °C | |
| Storage and transport temperature | -25 ... +85 °C | |
| Uwaga (wilgotność względna) | zapobiegający skraplaniu,zapobiegający zamarzaniu | |
| Ocena zabezpieczenia | II | |
| Dopuszczalna wysokość ustawienia n.p.m., maksimum | 2 000 m | |
| Ambient conditions - Insulation values | ||
| Znamionowe napięcie izolacji | 250 VAC | |
| Znamionowe napięcie udarowe wytrzymywane | 4 kV | |
| Kategoria przepięcia | III | |
| Stopień zanieczyszczenia zgodnie z IEC/EN 60664-1 | 3 | |
| Dane elektryczne | ||
| Znamionowy prąd cieplny | 6 A | |
| Znamionowe napięcie sterowania | 24 VAC/DC | |
| Warunkowy znamionowy prąd zwarciowy wg EN 60947-5-1 | 1 000 A | |
| Elektryczny pobór mocy, maksimum | 12 W | |
| Element przełączający | Magnet: 2 NC contacts / Actuator: 1 NO contact | |
| Uwaga (element przełączający) | Zestyk przełączny dwuprzerwowy Zb lub 2 zestyki NC lub 3 zestyki NC lub 4 zestyki NC z galwanicznie rozdzielonymi mostkami zestyków | |
| Zasada przełączania | slow action, positive break NC contact | |
| Częstotliwość przełączania | 1 000 /h | |
| Materiał zestyków, elektrycznych | Srebro | |
| Dane elektryczne - wejście sterowania cewki | ||
| Magnet switch-on time | 100 % | |
| Test pulse duration, maximum | 5 ms | |
| Test pulse interval, minimum | 50 ms | |
| Dane elektryczne - zestyki bezpieczeństwa | ||
| Napięcie, kategoria użytkowania AC-15 | 230 VAC | |
| Prąd, kategoria użytkowania AC-15 | 4 A | |
| Napięcie, kategoria użytkowania DC-13 | 24 VDC | |
| Prąd, kategoria użytkowania DC-13 | 4 A | |
| Dane elektryczne - zestyki pomocnicze | ||
| Napięcie, kategoria użytkowania DC-13 | 24 VDC | |
| Pozostałe dane | ||
| Uwaga (zastosowania aplikacyjne) | przesuwna osłona bezpieczeństwa,osłona zdejmowana,uchylna osłona bezpieczeństwa | |
| Zakres dostawy | ||
| Zakres dostawy | Niedostępne jako część zamienna,Zaślepki uszczelniające do otworów,The actuator is included in the scope of delivery | |
| Note | ||
| Uwaga (informacje ogólne) | minimalny promień najazdu aktywatora przy osłonach uchylnych równolegle do powierzchni aktywatora 140 mm,minimalny promień najazdu aktywatora przy osłonach uchylnych równolegle do powierzchni aktywatora 200 mm,Oś zawiasu powinna znajdować się 13 mm powyżej górnej krawędzi wyłącznika bezpieczeństwa, w tej samej płaszczyźnie,Aktywator nie jest dostępny oddzielnie. | |
| Uwaga (wyjście pomocnicze) | prawe,dół,Do ręcznego zwalniania przy pomocy klucza trójkątnego M5, dostępnego jako wyposażenie dodatkowe ,Dodatkowe zwolnienie ręczne z boku,Do ręcznego zwalniania przy pomocy klucza trójkątnego M3 (objętego zakresem dostawy) | |
