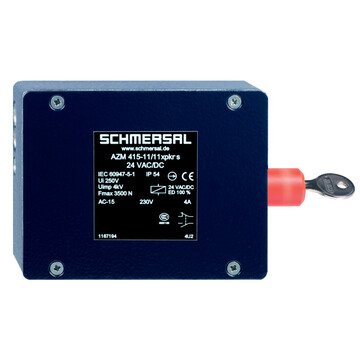

AZM 415-11/11XPKRS 24VAC/DC - 101167198
Elektromagnetyczna blokada bezpieczeństwa Schmersal do aplikacji maszynowych, aluminiowa obudowa, siła zatrzasku do 400 N, IP54, 2 styki bezpieczeństwa, 24 VAC/DC, szerokość 160 mm, ręczne zwolnienie, zaciski śrubowe.
Zapytaj o produkt:
AZM 415-11/11XPKRS 24VAC/DC - 101167198 443,75 € [netto]
Formularz został wysłany.
Parametry produktu
Czas dostawy gdy brak na magazynie
2-4 tygodnie
Gwarancja
24
Producent
Opisy produktu
Najważniejsze parametry AZM 415-11/11XPKRS 24VAC/DC 101167198
- regulowalny zatrzask kulkowy do 400 N
- Łatwe otwarcie naprężonych drzwi dzięki zastosowaniu dźwigni kątowej
- 2 wyłączniki w jednej obudowie
- Dostępna wersja Ex
- Zwolnienie ręczne
- 160 mm x 100 mm x 46,5 mm
- Obudowa metalowa
- blokada z zabezpieczeniem przed nieprawidłowym zaryglowaniem
- Wytrzymała budowa
- długa żywotność
- 2 wloty kablowe M 20 x 1.5
- Zacisk śrubowy
| Klucz zamówieniowy | ||
|---|---|---|
| Oznaczenie typu produktu | AZM 415-11/11XPKRS 24VAC/DC | |
| Numer artykułu (Numer katalogowy) | 101167198 | |
| EAN (European Article Number) | 4030661218120 | |
| eCl@ss number, version 12.0 | 27-27-26-03 | |
| eCl@ss number, version 11.0 | 27-27-26-03 | |
| Numer eCl@ss, wersja 9.0 | 27-27-26-03 | |
| ETIM number, version 7.0 | EC002593 | |
| ETIM number, version 6.0 | EC002593 | |
| Certyfikaty - Normy | ||
| Certyfikaty | ||
| Certyfikaty | ||
| Właściwości ogólne | ||
| Normy | BG-GS-ET-19,EN IEC 60947-5-1 | |
| Zasada działania | elektromechaniczne | |
| Materiał obudowy | Aluminium | |
| Materiał powłoki obudowy | malowane | |
| Ciężar brutto | 930 g | |
| Dane ogólne - właściwości | ||
| Ryglowanie sprężyną | Tak | |
| Zwolnienie ręczne | Tak | |
| Liczba kierunków aktywacji | 1 | |
| Liczba zestyków pomocniczych | 2 | |
| Liczba zestyków bezpieczeństwa | 2 | |
| Liczba osłon bezpieczeństwa | 1 | |
| Klasyfikacja | ||
| Normy, przepisy | EN ISO 13849-1 | |
| Żywotność | 20 Rok(lata) | |
| Klasyfikacja bezpieczeństwa - Wyjścia bezpieczne | ||
| B10D Zestyk normalnie zamknięty (NC) | 2 000 000 operacji | |
| Dane mechaniczne | ||
| Żywotność mechaniczna, najmniejszy | 1 000 000 operacji | |
| Siła ryglowania zgodnie z EN ISO 14119 | 3 500 N | |
| Siła zatrzasku, minimalne | 150 N | |
| Siła zatrzasku, maksimum | 400 N | |
| Skok wymuszonego rozwarcia | 5 mm | |
| Siła wymuszonego rozwarcia, minimalne | 15 N | |
| Szybkość najazdu, maksimum | 0,2 m/s | |
| Mechanical data - Connection technique | ||
| Konektor | Połączenie śrubowe M20 x 1.5 | |
| Przekrój kabla, minimalne | 2 x 0,75 mm2 | |
| Przekrój kabla, maksimum | 2 x 2,5 mm2 | |
| Uwaga (przekrój przyłącza) | Wszystkie odniesienia do przekroju przewodów uwzględniają końcówki kablowe. | |
| Dane mechaniczne - Wymiary | ||
| Długość czujnika | 46,5 mm | |
| Szerokość czujnika | 160 mm | |
| Wysokość czujnika | 100 mm | |
| Warunki otoczenia | ||
| Stopień ochrony | IP54 | |
| Ambient temperature | -25 ... +50 °C | |
| Uwaga (wilgotność względna) | zapobiegający skraplaniu,zapobiegający zamarzaniu | |
| Ambient conditions - Insulation values | ||
| Znamionowe napięcie izolacji | 250 VAC | |
| Znamionowe napięcie udarowe wytrzymywane | 4 kV | |
| Dane elektryczne | ||
| Znamionowy prąd cieplny | 6 A | |
| Znamionowe napięcie sterowania | 24 VAC/DC | |
| Kategoria użytkowania AC-15 | 230 VAC | |
| Kategoria użytkowania AC-15 | 4 A | |
| Kategoria użytkowania DC-13 | 24 VDC | |
| Kategoria użytkowania DC-13 | 1 A | |
| Elektryczny pobór mocy, maksimum | 10 W | |
| Element przełączający | zestyk (NO), zestyk (NC) | |
| Zasada przełączania | Wolnoprzełączające | |
| Materiał zestyków, elektrycznych | Srebro | |
| Pozostałe dane | ||
| Uwaga (zastosowania aplikacyjne) | przesuwna osłona bezpieczeństwa,uchylna osłona bezpieczeństwa | |
| Note | ||
| Uwaga (wyjście pomocnicze) | Używane wyłącznie w urządzeniach działających na zasadzie ryglowania sprężyną,Zwolnienie za pomocą zamka z kluczykiem,Reset może być wykonany tylko przez uprawniony personel przy pomocy klucza.,Po zdjęciu, urządzenie zabezpieczające jest chronione przed niezamierzonym zamknięciem.,Z kluczem | |
