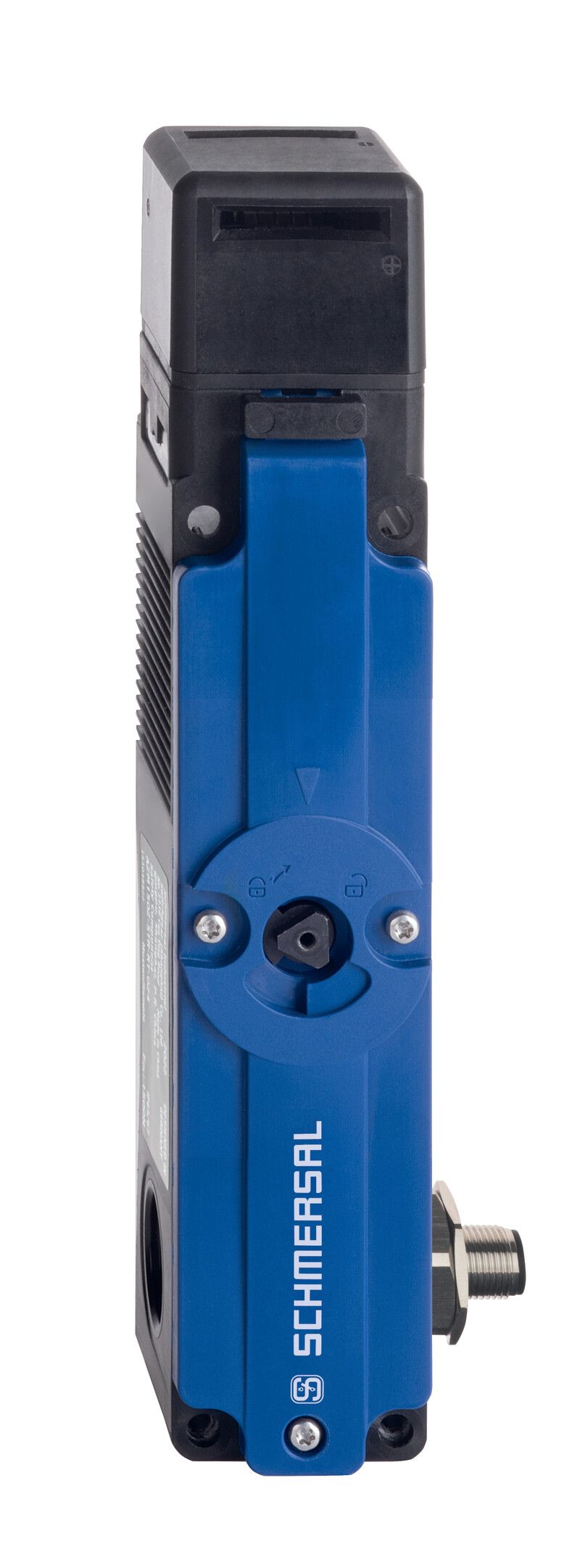

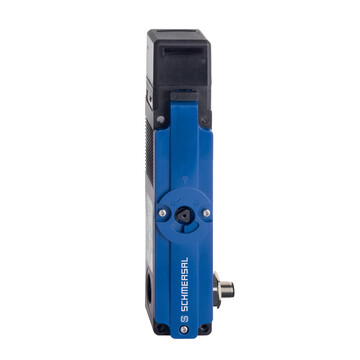

AZM150B-STR-10/02RA-024 - 153048819
Elektromechaniczna blokada bezpieczeństwa Schmersal, złącze M12 8-pin, ryglowanie napięciem, siła ryglowania 1950 N, obudowa PA 6, IP65/IP67, styki NO/NC, ręczne zwolnienie, rozmiar 40x48x204 mm.
Parametry produktu
Czas dostawy gdy brak na magazynie
2-4 tygodnie
Gwarancja
24
Producent
Opisy produktu
Najważniejsze parametry AZM150B-STR-10/02RA-024 153048819
- konektor M12, 8-polowy
- Obudowa z tworzywa termoplastycznego
- 8 płaszczyzn aktywacji dzieki obracanej głowicy
- Łatwy montaż, szczególnie na profilach 40 mm
Klucz zamówieniowy | ||
---|---|---|
Oznaczenie typu produktu | AZM150B-STR-10/02RA-024 | |
Numer artykułu (Numer katalogowy) | 153048819 | |
eCl@ss number, version 12.0 | 27-27-26-03 | |
eCl@ss number, version 11.0 | 27-27-26-03 | |
Numer eCl@ss, wersja 9.0 | 27-27-26-03 | |
ETIM number, version 7.0 | EC002593 | |
ETIM number, version 6.0 | EC002593 | |
Właściwości ogólne | ||
Normy | EN ISO 13849-1,EN ISO 14119,EN IEC 60947-5-1 | |
Poziom kodowania zgodny z EN ISO 14119 | niskie | |
Zasada działania | elektromechaniczne | |
Materiał obudowy | Tworzywo, poliamid PA 6 GF | |
Ciężar brutto | SAP_WEIGHT_GROSS.680 g | |
Dane ogólne - właściwości | ||
Ryglowanie napięciem | Tak | |
Zwolnienie ręczne | Tak | |
Liczba kierunków aktywacji | 2 | |
Klasyfikacja | ||
Normy, przepisy | EN ISO 13849-1 | |
Performance Level, up to | c | |
Kategoria zgodnie z EN ISO 13849 | 1 | |
B10D Normally-closed contact (NC) | 2 000 000 operacji | |
Note | Electrical life on request. | |
B10D Normally-open contact (NO) | 1 000 000 operacji | |
Note | at 10% I<sub>e</sub> and ohmic load | |
Żywotność | 20 Rok(lata) | |
Klasyfikacja - wykluczenie błędu | ||
Uwaga: | Możliwość zastosowania po dokonaniu wykluczenia błędów w postaci niebezpiecznego uszkodzenia 1-kanałowej mechaniki i odpowiednim zabezpieczeniu przed manipulacją. | |
Poziom zapewnienia bezpieczeństwa | d | |
Kategoria zgodnie z EN ISO 13849 | 3 | |
Note | for 2-channel use and with suitable logic unit. | |
Żywotność | 20 Rok(lata) | |
Klasyfikacja bezpieczeństwa - Funkcja ryglowania | ||
Performance Level, up to | e | |
Note (Performance Level) | Information for the safety classification of the guard locking function is documented in the "Operating instructions" or in the "Operation and mounting" instructions. | |
Dane mechaniczne | ||
Żywotność mechaniczna, najmniejszy | 1 000 000 operacji | |
Uwaga (Żywotność mechaniczna) | from device version V2 (see type plate) | |
Siła ryglowania zgodnie z EN ISO 14119 | 1 500 N | |
Siła ryglowania, maksimum | 1 950 N | |
Siła zatrzasku, ok. | 50 N | |
Skok wymuszonego rozwarcia | 10 mm | |
Positive break force per NC contact, minimum | 10 N | |
Siła wymuszonego rozwarcia, minimalne | 40 N | |
Szybkość najazdu, maksimum | 0,3 m/s | |
Montaż | Śruby | |
Wykonanie śrub mocujących | 4x M5 | |
Mechanical data - Connection technique | ||
Konektor | Konektor M12, 8-polowy, kodowanie A | |
Materiał konektora (elektrycznego) | Metal | |
Dane mechaniczne - Wymiary | ||
Długość czujnika | 48 mm | |
Szerokość czujnika | 40 mm | |
Wysokość czujnika | 204 mm | |
Warunki otoczenia | ||
Stopień ochrony | IP65,IP67 | |
Ambient temperature | -25 ... +55 °C | |
Storage and transport temperature | -40 ... +85 °C | |
Wilgotność względna, maksimum | 93 % | |
Uwaga (wilgotność względna) | zapobiegający skraplaniu,zapobiegający zamarzaniu | |
Ocena zabezpieczenia | III | |
Ambient conditions - Insulation values | ||
Znamionowe napięcie izolacji | 30 V | |
Kategoria przepięcia | II | |
Stopień zanieczyszczenia zgodnie z IEC/EN 60664-1 | 2 | |
Rated impulse withstand voltage, connector 8-pole | 0.8 kV | |
Dane elektryczne | ||
Znamionowy prąd cieplny | 2 A | |
Warunkowy znamionowy prąd zwarciowy wg EN 60947-5-1 | 1 000 A | |
Elektryczny pobór mocy, maksimum | 8,5 W | |
Element przełączający | zestyk (NC), zestyk (NO) | |
Zasada przełączania | slow action, positive break NC contact | |
Częstotliwość przełączania | 1 000 /h | |
Materiał zestyków, elektrycznych | Srebro | |
Dane elektryczne - wejście sterowania cewki | ||
Magnet switch-on time | 100 % | |
Test pulse duration, maximum | 5 ms | |
Test pulse interval, minimum | 50 ms | |
Dane elektryczne - zestyki bezpieczeństwa | ||
Napięcie, kategoria użytkowania AC-15 | 230 VAC | |
Prąd, kategoria użytkowania AC-15 | 2 A | |
Napięcie, kategoria użytkowania DC-13 | 24 VDC | |
Prąd, kategoria użytkowania DC-13 | 2 A | |
Uwaga, kategoria użytkowania DC-13 | Connector 8-pole | |
Dane elektryczne - zestyki pomocnicze | ||
Prąd, kategoria użytkowania AC-15 | 2 A | |
Prąd, kategoria użytkowania DC-13 | 2 A | |
Uwaga, kategoria użytkowania DC-13 | Connector 8-pin | |
Pozostałe dane | ||
Uwaga (zastosowania aplikacyjne) | przesuwna osłona bezpieczeństwa,osłona zdejmowana,uchylna osłona bezpieczeństwa | |
Zakres dostawy | ||
Zakres dostawy | Slot cover for dust-proof covering of the opening not in use | |
Note | ||
Uwaga (informacje ogólne) | Elektromagnetyczne blokady bezpieczeństwa ryglowane napięciem wolno stosować wyłącznie w przypadkach specjalnych po wnikliwej ocenie ryzyka wypadku, ponieważ przy zaniku napięcia lub uruchomieniu wyłącznika głównego istnieje możliwość otwarcia osłony. |
