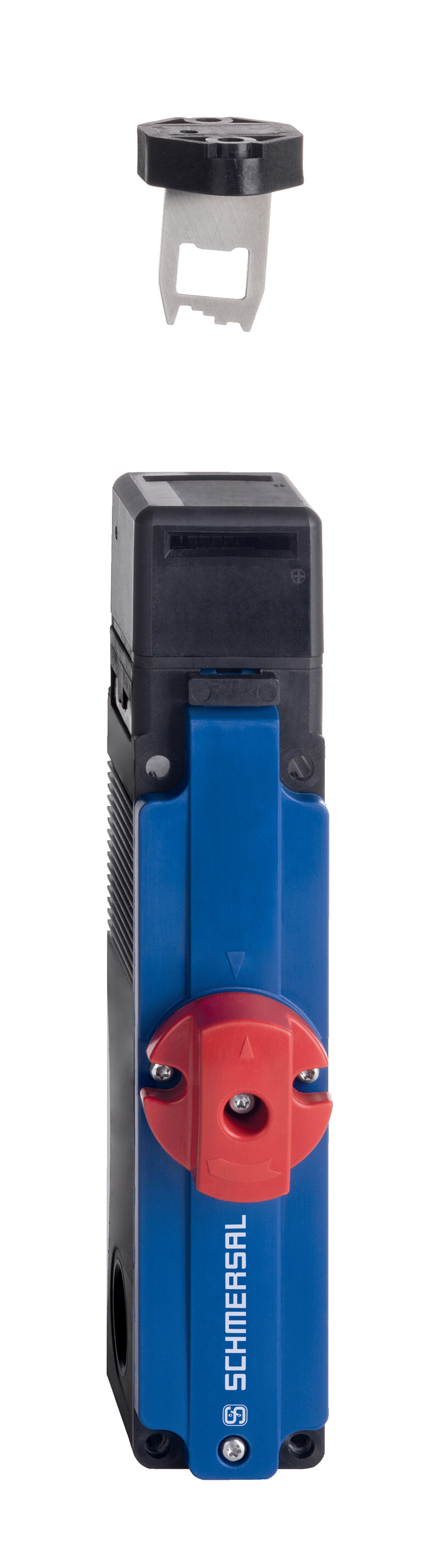

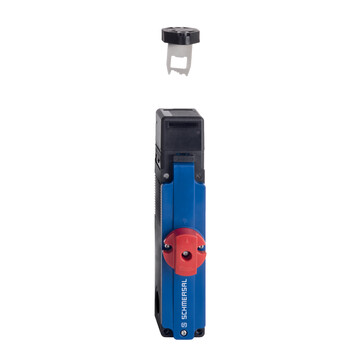

AZM150SK-02/02RIT-024-B6R - 153032233
Elektromechaniczna blokada bezpieczeństwa Schmersal, obudowa termoplastyczna, siła ryglowania do 1950 N, IP65/IP67, montaż na profilach 40 mm, 4 styki bezpieczeństwa, napięcie sterowania 24 VDC, zwolnienie awaryjne, ryglowanie sprężyną.
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2-4 tygodnie
Gwarancja
24
Producent
Opisy produktu
Najważniejsze parametry AZM150SK-02/02RIT-024-B6R 153032233
- Obudowa z tworzywa termoplastycznego
- 8 płaszczyzn aktywacji dzieki obracanej głowicy
- Indywidualnie kodowane warianty o wysokim stopniu kodowania wg ISO 14119
- Łatwy montaż, szczególnie na profilach 40 mm
| Klucz zamówieniowy | ||
|---|---|---|
| Oznaczenie typu produktu | AZM150SK-02/02RIT-024-B6R | |
| Numer artykułu (Numer katalogowy) | 153032233 | |
| EAN (European Article Number) | 4030661547688 | |
| eCl@ss number, version 12.0 | 27-27-26-03 | |
| eCl@ss number, version 11.0 | 27-27-26-03 | |
| Numer eCl@ss, wersja 9.0 | 27-27-26-03 | |
| ETIM number, version 7.0 | EC002593 | |
| ETIM number, version 6.0 | EC002593 | |
| Certyfikaty - Normy | ||
| Certyfikaty | ||
| Certyfikaty | ||
| Właściwości ogólne | ||
| Normy | EN ISO 13849-1,EN ISO 14119,EN IEC 60947-5-1 | |
| Poziom kodowania zgodny z EN ISO 14119 | Wysokie / duże | |
| Zasada działania | elektromechaniczne | |
| Materiał obudowy | Tworzywo, poliamid PA 6 GF | |
| Ciężar brutto | 633 g | |
| Dane ogólne - właściwości | ||
| Ryglowanie sprężyną | Tak | |
| Liczba kierunków aktywacji | 2 | |
| Liczba zestyków bezpieczeństwa | 4 | |
| Klasyfikacja | ||
| Normy, przepisy | EN ISO 13849-1 | |
| Performance Level, up to | c | |
| Kategoria zgodnie z EN ISO 13849 | 1 | |
| B10D Normally-closed contact (NC) | 2 000 000 operacji | |
| Note | Electrical life on request. | |
| B10D Normally-open contact (NO) | 1 000 000 operacji | |
| Note | at 10% I<sub>e</sub> and ohmic load | |
| Żywotność | 20 Rok(lata) | |
| Klasyfikacja - wykluczenie błędu | ||
| Uwaga: | Możliwość zastosowania po dokonaniu wykluczenia błędów w postaci niebezpiecznego uszkodzenia 1-kanałowej mechaniki i odpowiednim zabezpieczeniu przed manipulacją. | |
| Poziom zapewnienia bezpieczeństwa | d | |
| Kategoria zgodnie z EN ISO 13849 | 3 | |
| Note | for 2-channel use and with suitable logic unit. | |
| Żywotność | 20 Rok(lata) | |
| Dane mechaniczne | ||
| Żywotność mechaniczna, najmniejszy | 1 000 000 operacji | |
| Uwaga (Żywotność mechaniczna) | from device version V2 (see type plate) | |
| Siła ryglowania zgodnie z EN ISO 14119 | 1 500 N | |
| Siła ryglowania, maksimum | 1 950 N | |
| Siła zatrzasku, ok. | 50 N | |
| Skok wymuszonego rozwarcia | 10 mm | |
| Positive break force per NC contact, minimum | 10 N | |
| Siła wymuszonego rozwarcia, minimalne | 40 N | |
| Szybkość najazdu, maksimum | 0,3 m/s | |
| Montaż | Śruby | |
| Wykonanie śrub mocujących | 4x M5 | |
| Tightening torque of the fastening screws for the housing cover | 0,5 Nm | |
| Note | Torx T10 | |
| Mechanical data - Connection technique | ||
| Prowadzenie przewodów | 3 x M20 x 1,5 | |
| Konektor | Terminale śrubowe | |
| Przekrój kabla, minimalne | 0,25 mm2 | |
| Przekrój kabla, maksimum | 2,5 mm2 | |
| Uwaga (przekrój przyłącza) | Wszystkie odniesienia do przekroju przewodów uwzględniają końcówki kablowe. | |
| Allowed type of cable | solid single-wire,solid multi-wire,flexible | |
| Dane mechaniczne - Wymiary | ||
| Długość czujnika | 64 mm | |
| Szerokość czujnika | 40 mm | |
| Wysokość czujnika | 204 mm | |
| Warunki otoczenia | ||
| Stopień ochrony | IP65,IP67 | |
| Ambient temperature | -25 ... +55 °C | |
| Storage and transport temperature | -40 ... +85 °C | |
| Wilgotność względna, maksimum | 93 % | |
| Uwaga (wilgotność względna) | zapobiegający skraplaniu,zapobiegający zamarzaniu | |
| Ocena zabezpieczenia | II | |
| Ambient conditions - Insulation values | ||
| Znamionowe napięcie izolacji | 300 V | |
| Znamionowe napięcie udarowe wytrzymywane | 4 kV | |
| Kategoria przepięcia | II | |
| Stopień zanieczyszczenia zgodnie z IEC/EN 60664-1 | 2 | |
| Dane elektryczne | ||
| Znamionowy prąd cieplny | 5 A | |
| Znamionowe napięcie sterowania | 24 VDC | |
| Warunkowy znamionowy prąd zwarciowy wg EN 60947-5-1 | 1 000 A | |
| Elektryczny pobór mocy, maksimum | 8,5 W | |
| Element przełączający | Zestyk normalnie zamkniety (NC) | |
| Zasada przełączania | slow action, positive break NC contact | |
| Częstotliwość przełączania | 1 000 /h | |
| Materiał zestyków, elektrycznych | Srebro | |
| Dane elektryczne - wejście sterowania cewki | ||
| Magnet switch-on time | 100 % | |
| Test pulse duration, maximum | 5 ms | |
| Test pulse interval, minimum | 50 ms | |
| Dane elektryczne - zestyki bezpieczeństwa | ||
| Napięcie, kategoria użytkowania AC-15 | 230 VAC | |
| Prąd, kategoria użytkowania AC-15 | 4 A | |
| Napięcie, kategoria użytkowania DC-13 | 24 VDC | |
| Prąd, kategoria użytkowania DC-13 | 4 A | |
| Pozostałe dane | ||
| Uwaga (zastosowania aplikacyjne) | przesuwna osłona bezpieczeństwa,osłona zdejmowana,uchylna osłona bezpieczeństwa | |
| Zakres dostawy | ||
| Zakres dostawy | Slot cover for dust-proof covering of the opening not in use,The actuator is included in the scope of delivery | |
| Note | ||
| Uwaga (wyjście awaryjne) | W sytuacji awaryjnej uruchomienie wewnątrz strefy zagrożenia,Montaż tylko w obszarze strefy chronionej | |
| Uwaga (wyjście pomocnicze) | Do konserwacji, instalacji itp. | |
