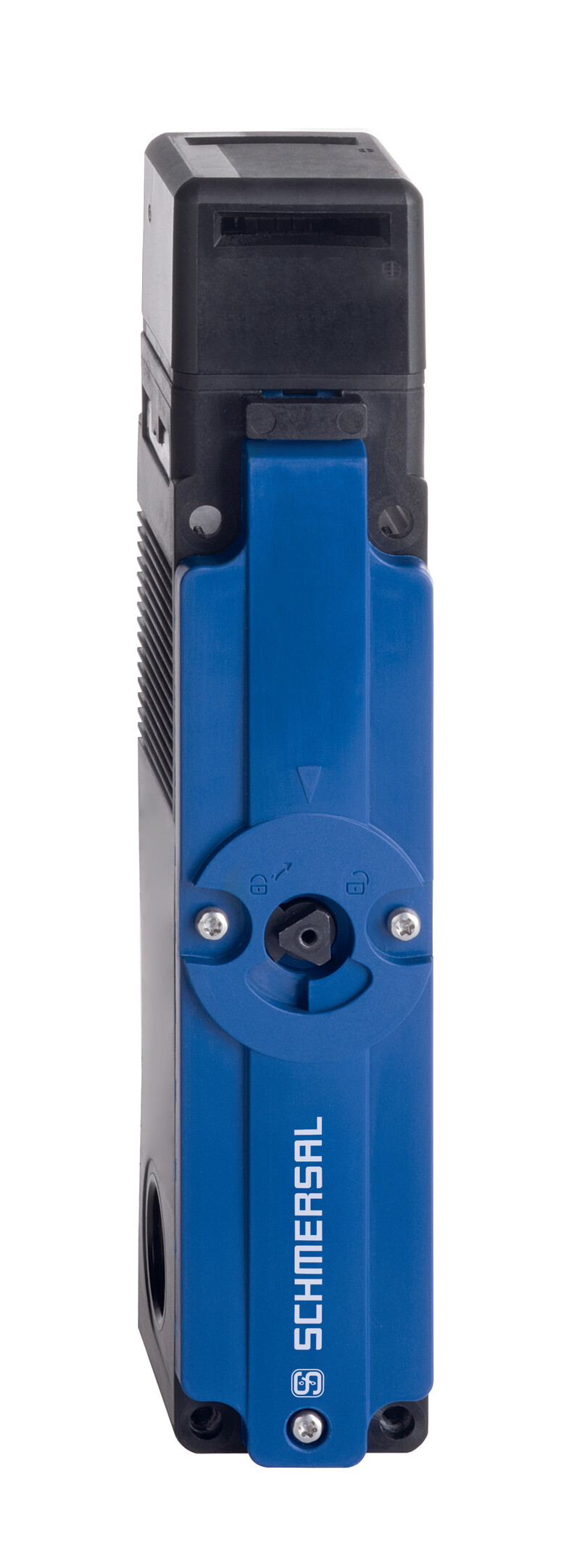

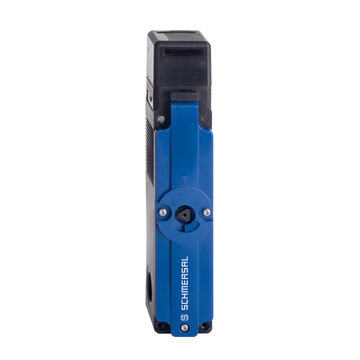

AZM150SK-02/11RI-024-B6L - 153032213

Elektromechaniczna blokada bezpieczeństwa Schmersal, tworzywo PA6 GF, siła ryglowania 1950 N, IP65/IP67, 3 styki bezpieczeństwa, 1 pomocniczy, kodowanie wysokie wg ISO 14119, montaż na profilach 40 mm, prąd 5A, napięcie 24VDC.


Dodaj do porównania Usuń z porównania

190,75 €

234,62 € z podatkiem VAT

Produkt na zamówienie
Wysyłka w ciągu: 2-4 tygodnie
Darmowy odbiór lub wysyłka DHL od 20,00 zł
Zakup na fakturę lub płatność za pobraniem
Masz pytanie lub potrzebujesz porady?
+48 32 614 09 17

Parametry produktu

Czas dostawy gdy brak na magazynie
2-4 tygodnie
Gwarancja
24
Producent

Opisy produktu

Najważniejsze parametry AZM150SK-02/11RI-024-B6L 153032213

  • Obudowa z tworzywa termoplastycznego
  • 8 płaszczyzn aktywacji dzieki obracanej głowicy
  • Indywidualnie kodowane warianty o wysokim stopniu kodowania wg ISO 14119
  • Łatwy montaż, szczególnie na profilach 40 mm
Klucz zamówieniowy
Oznaczenie typu produktu AZM150SK-02/11RI-024-B6L
Numer artykułu (Numer katalogowy) 153032213
EAN (European Article Number) 4030661547510
eCl@ss number, version 12.0 27-27-26-03
eCl@ss number, version 11.0 27-27-26-03
Numer eCl@ss, wersja 9.0 27-27-26-03
ETIM number, version 7.0 EC002593
ETIM number, version 6.0 EC002593
Certyfikaty - Normy
Certyfikaty
Certyfikaty
Właściwości ogólne
Normy EN ISO 13849-1,EN ISO 14119,EN IEC 60947-5-1
Poziom kodowania zgodny z EN ISO 14119 Wysokie / duże
Zasada działania elektromechaniczne
Materiał obudowy Tworzywo, poliamid PA 6 GF
Ciężar brutto 630 g
Dane ogólne - właściwości
Ryglowanie sprężyną Tak
Zwolnienie ręczne Tak
Liczba kierunków aktywacji 2
Liczba zestyków pomocniczych 1
Liczba zestyków bezpieczeństwa 3
Klasyfikacja
Normy, przepisy EN ISO 13849-1
Performance Level, up to c
Kategoria zgodnie z EN ISO 13849 1
B10D Normally-closed contact (NC) 2 000 000 operacji
Note Electrical life on request.
B10D Normally-open contact (NO) 1 000 000 operacji
Note at 10% I<sub>e</sub> and ohmic load
Żywotność 20 Rok(lata)
Klasyfikacja bezpieczeństwa - Wyjścia bezpieczne
B10D Zestyk normalnie otwarty (NO) 1 000 000 operacji
Uwaga (zestyk normalnie otwarty B10D (NO)) przy 10% I<sub>e</sub> oraz obciążeniu oporowym
Klasyfikacja - wykluczenie błędu
Uwaga: Możliwość zastosowania po dokonaniu wykluczenia błędów w postaci niebezpiecznego uszkodzenia 1-kanałowej mechaniki i odpowiednim zabezpieczeniu przed manipulacją.
Poziom zapewnienia bezpieczeństwa d
Kategoria zgodnie z EN ISO 13849 3
Note for 2-channel use and with suitable logic unit.
Żywotność 20 Rok(lata)
Dane mechaniczne
Żywotność mechaniczna, najmniejszy 1 000 000 operacji
Uwaga (Żywotność mechaniczna) from device version V2 (see type plate)
Siła ryglowania zgodnie z EN ISO 14119 1 500 N
Siła ryglowania, maksimum 1 950 N
Siła zatrzasku, ok. 50 N
Skok wymuszonego rozwarcia 10 mm
Positive break force per NC contact, minimum 10 N
Siła wymuszonego rozwarcia, minimalne 40 N
Szybkość najazdu, maksimum 0,3 m/s
Montaż Śruby
Wykonanie śrub mocujących 4x M5
Tightening torque of the fastening screws for the housing cover 0,5 Nm
Note Torx T10
Mechanical data - Connection technique
Prowadzenie przewodów 3 x M20 x 1,5
Konektor Terminale śrubowe
Przekrój kabla, minimalne 0,25 mm2
Przekrój kabla, maksimum 2,5 mm2
Uwaga (przekrój przyłącza) Wszystkie odniesienia do przekroju przewodów uwzględniają końcówki kablowe.
Allowed type of cable solid single-wire,solid multi-wire,flexible
Dane mechaniczne - Wymiary
Długość czujnika 48 mm
Szerokość czujnika 40 mm
Wysokość czujnika 204 mm
Warunki otoczenia
Stopień ochrony IP65,IP67
Ambient temperature -25 ... +55 °C
Storage and transport temperature -40 ... +85 °C
Wilgotność względna, maksimum 93 %
Uwaga (wilgotność względna) zapobiegający skraplaniu,zapobiegający zamarzaniu
Ocena zabezpieczenia II
Ambient conditions - Insulation values
Znamionowe napięcie izolacji 300 V
Znamionowe napięcie udarowe wytrzymywane 4 kV
Kategoria przepięcia II
Stopień zanieczyszczenia zgodnie z IEC/EN 60664-1 2
Dane elektryczne
Znamionowy prąd cieplny 5 A
Znamionowe napięcie sterowania 24 VDC
Warunkowy znamionowy prąd zwarciowy wg EN 60947-5-1 1 000 A
Elektryczny pobór mocy, maksimum 8,5 W
Element przełączający zestyk (NC), zestyk (NO)
Zasada przełączania slow action, positive break NC contact
Częstotliwość przełączania 1 000 /h
Materiał zestyków, elektrycznych Srebro
Dane elektryczne - wejście sterowania cewki
Magnet switch-on time 100 %
Test pulse duration, maximum 5 ms
Test pulse interval, minimum 50 ms
Dane elektryczne - zestyki bezpieczeństwa
Napięcie, kategoria użytkowania AC-15 230 VAC
Prąd, kategoria użytkowania AC-15 4 A
Napięcie, kategoria użytkowania DC-13 24 VDC
Prąd, kategoria użytkowania DC-13 4 A
Dane elektryczne - zestyki pomocnicze
Napięcie, kategoria użytkowania AC-15 230 VAC
Prąd, kategoria użytkowania AC-15 4 A
Napięcie, kategoria użytkowania DC-13 24 VDC
Prąd, kategoria użytkowania DC-13 4 A
Pozostałe dane
Uwaga (zastosowania aplikacyjne) przesuwna osłona bezpieczeństwa,osłona zdejmowana,uchylna osłona bezpieczeństwa
Zakres dostawy
Zakres dostawy Slot cover for dust-proof covering of the opening not in use,The actuator is included in the scope of delivery
Note
Uwaga (wyjście pomocnicze) Do konserwacji, instalacji itp. ,Od strony pokrywy ,Zwolnienie ręczne przy pomocy klucza trójkątnego M5
