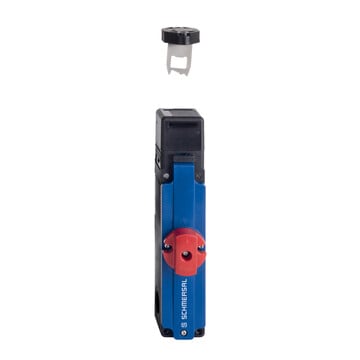

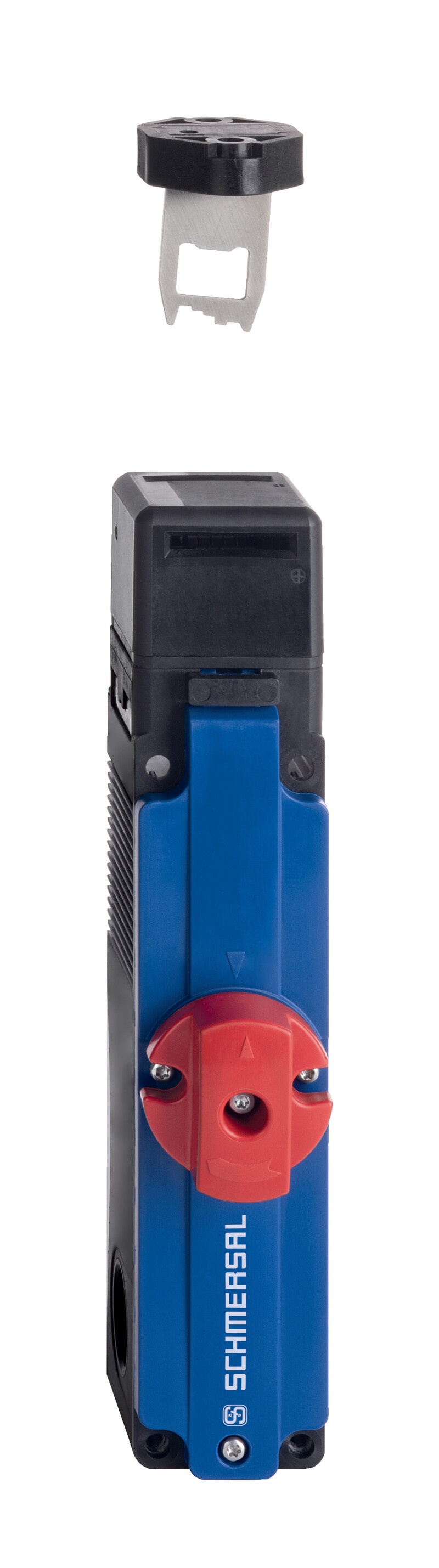

AZM150SK-11/02RIT-024-B6L - 153032220

Elektromechaniczna blokada bezpieczeństwa Schmersal, tworzywo PA6 GF, wyjście awaryjne, IP65/IP67, 3 styki bezpieczeństwa, 1 pomocniczy, kodowanie wysokie wg ISO 14119, prąd 5A, napięcie 24VDC.


Dodaj do porównania Usuń z porównania

202,40 €

248,95 € z podatkiem VAT

Produkt na zamówienie
Wysyłka w ciągu: 2-4 tygodnie
Darmowy odbiór lub wysyłka DHL od 20,00 zł
Zakup na fakturę lub płatność za pobraniem
Masz pytanie lub potrzebujesz porady?
+48 32 614 09 17

Parametry produktu

Czas dostawy gdy brak na magazynie
2-4 tygodnie
Gwarancja
24
Producent

Opisy produktu

Najważniejsze parametry AZM150SK-11/02RIT-024-B6L 153032220

  • Obudowa z tworzywa termoplastycznego
  • 8 płaszczyzn aktywacji dzieki obracanej głowicy
  • Indywidualnie kodowane warianty o wysokim stopniu kodowania wg ISO 14119
  • Łatwy montaż, szczególnie na profilach 40 mm
Klucz zamówieniowy
Oznaczenie typu produktu AZM150SK-11/02RIT-024-B6L
Numer artykułu (Numer katalogowy) 153032220
EAN (European Article Number) 4030661547572
eCl@ss number, version 12.0 27-27-26-03
eCl@ss number, version 11.0 27-27-26-03
Numer eCl@ss, wersja 9.0 27-27-26-03
ETIM number, version 7.0 EC002593
ETIM number, version 6.0 EC002593
Certyfikaty - Normy
Certyfikaty
Certyfikaty
Właściwości ogólne
Normy EN ISO 13849-1,EN ISO 14119,EN IEC 60947-5-1
Poziom kodowania zgodny z EN ISO 14119 Wysokie / duże
Zasada działania elektromechaniczne
Materiał obudowy Tworzywo, poliamid PA 6 GF
Ciężar brutto 637 g
Dane ogólne - właściwości
Ryglowanie sprężyną Tak
Wyjście awaryjne Tak
Liczba kierunków aktywacji 2
Liczba zestyków pomocniczych 1
Liczba zestyków bezpieczeństwa 3
Klasyfikacja
Normy, przepisy EN ISO 13849-1
Performance Level, up to c
Kategoria zgodnie z EN ISO 13849 1
B10D Normally-closed contact (NC) 2 000 000 operacji
Note Electrical life on request.
B10D Normally-open contact (NO) 1 000 000 operacji
Note at 10% I<sub>e</sub> and ohmic load
Żywotność 20 Rok(lata)
Klasyfikacja bezpieczeństwa - Wyjścia bezpieczne
B10D Zestyk normalnie otwarty (NO) 1 000 000 operacji
Uwaga (zestyk normalnie otwarty B10D (NO)) przy 10% I<sub>e</sub> oraz obciążeniu oporowym
Klasyfikacja - wykluczenie błędu
Uwaga: Możliwość zastosowania po dokonaniu wykluczenia błędów w postaci niebezpiecznego uszkodzenia 1-kanałowej mechaniki i odpowiednim zabezpieczeniu przed manipulacją.
Poziom zapewnienia bezpieczeństwa d
Kategoria zgodnie z EN ISO 13849 3
Note for 2-channel use and with suitable logic unit.
Żywotność 20 Rok(lata)
Dane mechaniczne
Żywotność mechaniczna, najmniejszy 1 000 000 operacji
Uwaga (Żywotność mechaniczna) from device version V2 (see type plate)
Siła ryglowania zgodnie z EN ISO 14119 1 500 N
Siła ryglowania, maksimum 1 950 N
Siła zatrzasku, ok. 50 N
Skok wymuszonego rozwarcia 10 mm
Positive break force per NC contact, minimum 10 N
Siła wymuszonego rozwarcia, minimalne 40 N
Szybkość najazdu, maksimum 0,3 m/s
Montaż Śruby
Wykonanie śrub mocujących 4x M5
Tightening torque of the fastening screws for the housing cover 0,5 Nm
Note Torx T10
Mechanical data - Connection technique
Prowadzenie przewodów 3 x M20 x 1,5
Konektor Terminale śrubowe
Przekrój kabla, minimalne 0,25 mm2
Przekrój kabla, maksimum 2,5 mm2
Uwaga (przekrój przyłącza) Wszystkie odniesienia do przekroju przewodów uwzględniają końcówki kablowe.
Allowed type of cable solid single-wire,solid multi-wire,flexible
Dane mechaniczne - Wymiary
Długość czujnika 64 mm
Szerokość czujnika 40 mm
Wysokość czujnika 204 mm
Warunki otoczenia
Stopień ochrony IP65,IP67
Ambient temperature -25 ... +55 °C
Storage and transport temperature -40 ... +85 °C
Wilgotność względna, maksimum 93 %
Uwaga (wilgotność względna) zapobiegający skraplaniu,zapobiegający zamarzaniu
Ocena zabezpieczenia II
Ambient conditions - Insulation values
Znamionowe napięcie izolacji 300 V
Znamionowe napięcie udarowe wytrzymywane 4 kV
Kategoria przepięcia II
Stopień zanieczyszczenia zgodnie z IEC/EN 60664-1 2
Dane elektryczne
Znamionowy prąd cieplny 5 A
Znamionowe napięcie sterowania 24 VDC
Warunkowy znamionowy prąd zwarciowy wg EN 60947-5-1 1 000 A
Elektryczny pobór mocy, maksimum 8,5 W
Element przełączający zestyk (NC), zestyk (NO)
Zasada przełączania slow action, positive break NC contact
Częstotliwość przełączania 1 000 /h
Materiał zestyków, elektrycznych Srebro
Dane elektryczne - wejście sterowania cewki
Magnet switch-on time 100 %
Test pulse duration, maximum 5 ms
Test pulse interval, minimum 50 ms
Dane elektryczne - zestyki bezpieczeństwa
Napięcie, kategoria użytkowania AC-15 230 VAC
Prąd, kategoria użytkowania AC-15 4 A
Napięcie, kategoria użytkowania DC-13 24 VDC
Prąd, kategoria użytkowania DC-13 4 A
Dane elektryczne - zestyki pomocnicze
Napięcie, kategoria użytkowania AC-15 230 VAC
Prąd, kategoria użytkowania AC-15 4 A
Napięcie, kategoria użytkowania DC-13 24 VDC
Prąd, kategoria użytkowania DC-13 4 A
Pozostałe dane
Uwaga (zastosowania aplikacyjne) przesuwna osłona bezpieczeństwa,osłona zdejmowana,uchylna osłona bezpieczeństwa
Zakres dostawy
Zakres dostawy Slot cover for dust-proof covering of the opening not in use,The actuator is included in the scope of delivery
Note
Uwaga (wyjście awaryjne) W sytuacji awaryjnej uruchomienie wewnątrz strefy zagrożenia,Montaż tylko w obszarze strefy chronionej
