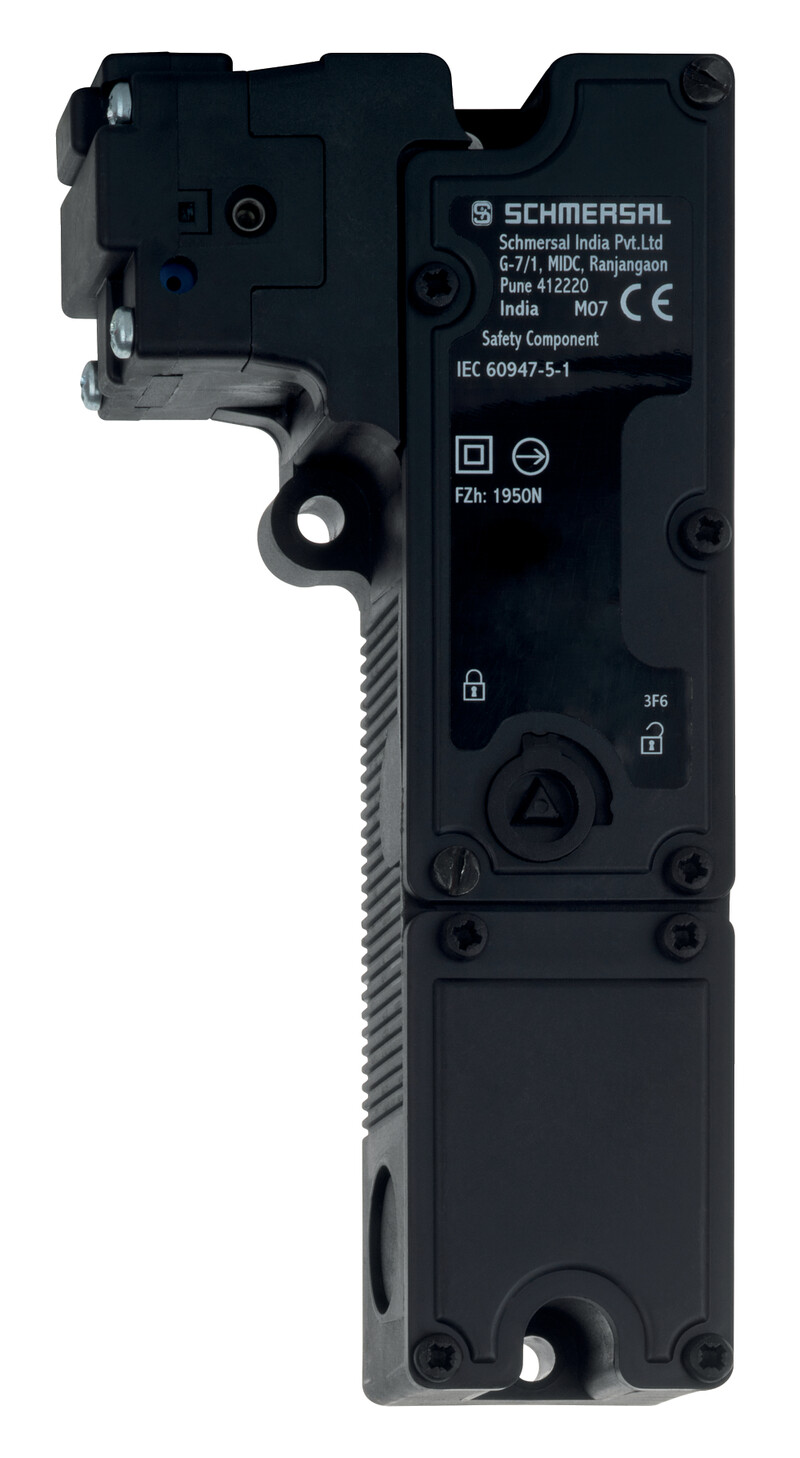

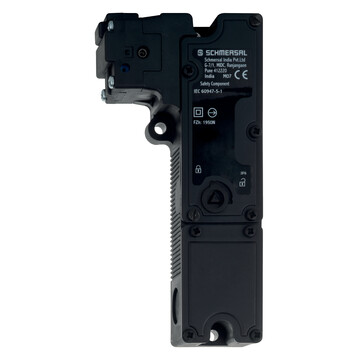

AZM190-11/11RKAE0-24VDC - 133006280

Elektromagnetyczna blokada bezpieczeństwa Schmersal, do osłon maszyn bez zwolnienia ręcznego, wymiary 89x178x41 mm, IP65/IP67, siła ryglowania 2550 N, napięcie 24 VDC, ryglowanie napięciem, prąd 4 A, 2 styki bezpieczeństwa.

AZM190-11/11RKAE0-24VDC - 133006280

Dodaj do porównania Usuń z porównania

225,40 €

277,24 € z podatkiem VAT

Produkt na zamówienie
Wysyłka w ciągu: 2-4 tygodnie
Darmowy odbiór lub wysyłka DHL od 20,00 zł
Zakup na fakturę lub płatność za pobraniem
Masz pytanie lub potrzebujesz porady?
+48 32 614 09 17

Parametry produktu

Czas dostawy gdy brak na magazynie
2-4 tygodnie
Gwarancja
24
Producent

Opisy produktu

Najważniejsze parametry AZM190-11/11RKAE0-24VDC 133006280

  • bez Zwolnienie ręczne
  • Obudowa z tworzywa termoplastycznego
  • długa żywotność
  • blokada z zabezpieczeniem przed nieprawidłowym zaryglowaniem
  • 89 mm x 178 mm x 41 mm
  • Możliwy obrót głowicy o 4 x 90°
  • 2 wloty kablowe M 20 x 1.5
  • Przedział okablowania
  • wąska obudowa, nadaje się zwłaszcza do mocowania na drzwiach uchylnych, profilach aluminiowych i ogrodzeniach
  • Mechanizm uszczelniający zapobiegający gromadzeniu się brudu
  • Zacisk śrubowy
Klucz zamówieniowy
Zastępczy numer artykułu 103006280
Oznaczenie typu produktu AZM190-11/11RKAE0-24VDC
Numer artykułu (Numer katalogowy) 133006280
EAN (European Article Number) 8905236101335
eCl@ss number, version 12.0 27-27-26-03
eCl@ss number, version 11.0 27-27-26-03
Numer eCl@ss, wersja 9.0 27-27-26-03
ETIM number, version 7.0 EC002593
ETIM number, version 6.0 EC002593
Certyfikaty - Normy
Certyfikaty
Certyfikaty
Właściwości ogólne
Normy BG-GS-ET-19,EN ISO 13849-1,EN ISO 14119,EN IEC 60947-5-1
Poziom kodowania zgodny z EN ISO 14119 niskie
Zasada działania elektromechaniczne
Materiał obudowy Tworzywo, Tworzywo termoplastyczne wzmocnione włóknem szklanym
Ciężar brutto 480 g
Dane ogólne - właściwości
Ryglowanie napięciem Tak
Liczba kierunków aktywacji 4
Liczba zestyków pomocniczych 2
Liczba zestyków bezpieczeństwa 2
Liczba dławic kablowych 2
Klasyfikacja
Normy, przepisy EN ISO 13849-1
Performance Level, up to c
Kategoria zgodnie z EN ISO 13849 1
B10D Normally-closed contact (NC) 2 000 000 operacji
Note Electrical life on request.
B10D Normally-open contact (NO) 1 000 000 operacji
Note at 10% I<sub>e</sub> and ohmic load
Żywotność 20 Rok(lata)
Klasyfikacja - wykluczenie błędu
Uwaga: Możliwość zastosowania po dokonaniu wykluczenia błędów w postaci niebezpiecznego uszkodzenia 1-kanałowej mechaniki i odpowiednim zabezpieczeniu przed manipulacją.
Poziom zapewnienia bezpieczeństwa d
Kategoria zgodnie z EN ISO 13849 3
Note for 2-channel use and with suitable logic unit.
Żywotność 20 Rok(lata)
Dane mechaniczne
Żywotność mechaniczna, najmniejszy 1 000 000 operacji
Siła ryglowania zgodnie z EN ISO 14119 1 950 N
Siła ryglowania, maksimum 2 550 N
Siła zatrzasku 20 N
Siła wymuszonego rozwarcia, minimalne 20 N
Szybkość najazdu, maksimum 0,3 m/s
Montaż Śruby
Wykonanie śrub mocujących 2x M5
Mechanical data - Connection technique
Prowadzenie przewodów 2 x M20 x 1,5
Konektor Terminale śrubowe
Przekrój kabla, minimalne 0,5 mm2
Przekrój kabla, maksimum 1,5 mm2
Uwaga (przekrój przyłącza) Wszystkie odniesienia do przekroju przewodów uwzględniają końcówki kablowe.
Dane mechaniczne - Wymiary
Długość czujnika 41 mm
Szerokość czujnika 52 mm
Wysokość czujnika 178 mm
Warunki otoczenia
Stopień ochrony IP65,IP67
Ambient temperature -25 ... +55 °C
Uwaga (wilgotność względna) zapobiegający skraplaniu,zapobiegający zamarzaniu
Ocena zabezpieczenia II
Ambient conditions - Insulation values
Znamionowe napięcie izolacji 250 VAC
Znamionowe napięcie udarowe wytrzymywane 4 kV
Dane elektryczne
Znamionowy prąd cieplny 4 A
Znamionowe napięcie sterowania 24 VDC
Warunkowy znamionowy prąd zwarciowy wg EN 60947-5-1 1 000 A
Elektryczny pobór mocy, maksimum 8,5 W
Element przełączający zestyk (NO), zestyk (NC)
Zasada przełączania slow action, positive break NC contact
Częstotliwość przełączania 1 200 /h
Materiał zestyków, elektrycznych Srebro
Dane elektryczne - wejście sterowania cewki
Magnet switch-on time 100 %
Test pulse duration, maximum 5 ms
Test pulse interval, minimum 50 ms
Dane elektryczne - zestyki bezpieczeństwa
Napięcie, kategoria użytkowania AC-15 230 VAC
Prąd, kategoria użytkowania AC-15 4 A
Napięcie, kategoria użytkowania DC-13 24 VDC
Prąd, kategoria użytkowania DC-13 4 A
Dane elektryczne - zestyki pomocnicze
Napięcie, kategoria użytkowania AC-15 230 VAC
Prąd, kategoria użytkowania AC-15 4 A
Napięcie, kategoria użytkowania DC-13 24 VDC
Prąd, kategoria użytkowania DC-13 4 A
Pozostałe dane
Uwaga (zastosowania aplikacyjne) przesuwna osłona bezpieczeństwa,osłona zdejmowana,uchylna osłona bezpieczeństwa
Zakres dostawy
Zakres dostawy Actuator must be ordered separately.
Note
Uwaga (informacje ogólne) Elektromagnetyczne blokady bezpieczeństwa ryglowane napięciem wolno stosować wyłącznie w przypadkach specjalnych po wnikliwej ocenie ryzyka wypadku, ponieważ przy zaniku napięcia lub uruchomieniu wyłącznika głównego istnieje możliwość otwarcia osłony.
