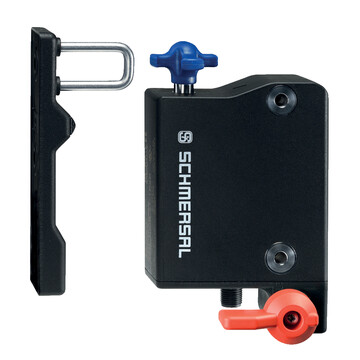

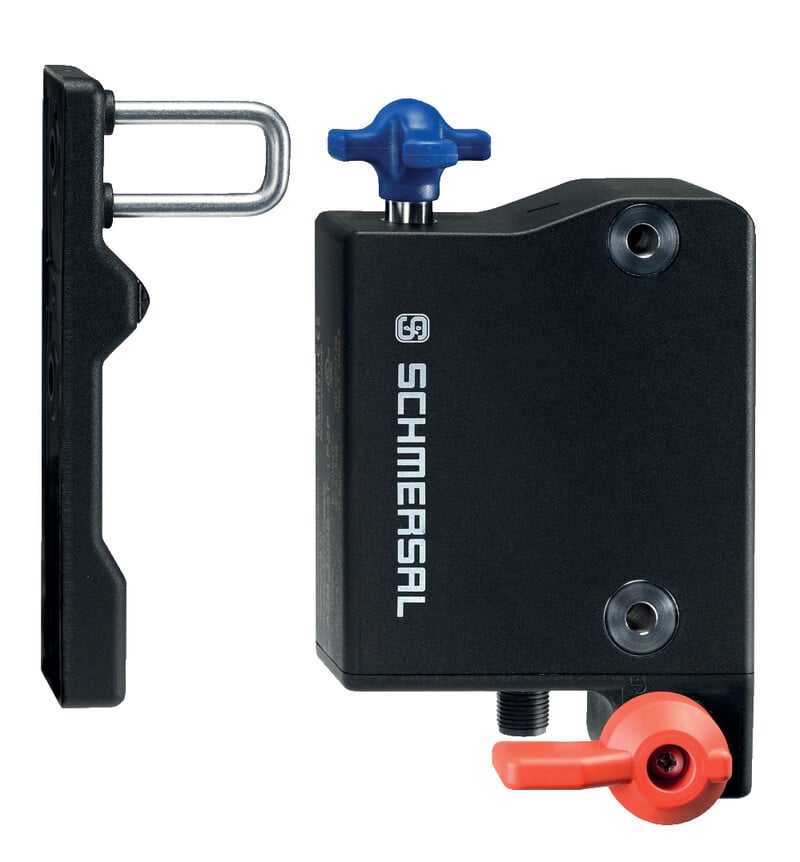

AZM300Z-I2-ST-AS-P-T - 103009483
Blokada elektromagnetyczna Schmersal do kontroli osłon, obudowa z tworzywa, kodowanie RFID, poziom kodowania wysoki, wyjście awaryjne, zasilanie 24 VDC, klasa ochrony IP69, siła ryglowania do 1500 N, interfejs AS-i.
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2-4 tygodnie
Gwarancja
24
Producent
Opisy produktu
Najważniejsze parametry AZM300Z-I2-ST-AS-P-T 103009483
- Obudowa z tworzywa termoplastycznego
- Wielokrotne kodowanie przy użyciu technologii RFID
- Wysoki poziom kodowania wg ISO 14119
- odpowiednie dla osłon uchylnych i przesuwnych
- 3 różne kierunki aktywacji
- Kontrola zaryglowania
- Ryglowanie sprężyną
- Wyjście awaryjne
- Zasilanie cewki 24 VDC (Aux)
- higieniczna konstrukcja
- Klasa ochrony IP69
- Blokada elektromagnetyczna ze zintegrowanym interfejsem AS-i
- Uniwersalne, powtarzalne parowanie lub kodowanie indywidualne dzięki technologii RFID
- Wersje I o wysokim poziomie kodowania wg ISO 14119
- Liczba zintegrowanych stopni zatrzaskowych: 2
| Klucz zamówieniowy | ||
|---|---|---|
| Oznaczenie typu produktu | AZM300Z-I2-ST-AS-P-T | |
| Numer artykułu (Numer katalogowy) | 103009483 | |
| EAN (European Article Number) | 4030661461991 | |
| eCl@ss number, version 12.0 | 27-27-26-03 | |
| eCl@ss number, version 11.0 | 27-27-26-03 | |
| Numer eCl@ss, wersja 9.0 | 27-27-26-03 | |
| ETIM number, version 7.0 | EC002593 | |
| ETIM number, version 6.0 | EC002593 | |
| Certyfikaty - Normy | ||
| Certyfikaty | ||
| Certyfikaty | ||
| Właściwości ogólne | ||
| Normy | EN IEC 62026-2,EN ISO 13849-1,EN ISO 14119,EN IEC 60947-5-3,EN IEC 61508 | |
| Informacje ogólne | Kodowanie indywidualne, wielokrotnie programowalne | |
| Poziom kodowania zgodny z EN ISO 14119 | Wysokie / duże | |
| Zasada działania | RFID | |
| Frequency band RFID | 125 kHz | |
| Transmitter output RFID, maximum | -6 dB/m | |
| Materiał obudowy | Tworzywo sztuczne, tworzywo termoplastyczne wzmocnione włóknem szklanym, samogasnące | |
| Czas reakcji, maksimum | 120 ms | |
| Czas trwania zagrożenia, maksimum | 200 ms | |
| Ciężar brutto | 606 g | |
| Dane ogólne - właściwości | ||
| Ryglowanie sprężyną | Tak | |
| Kontrola zaryglowania | Tak | |
| Zatrzaskiwanie | Tak | |
| Wyjście awaryjne | Tak | |
| Funkcje bezpieczeństwa | Tak | |
| Zintegrowany wskaźnik, status | Tak | |
| Liczba kierunków aktywacji | 3 | |
| Klasyfikacja | ||
| Normy, przepisy | EN ISO 13849-1,EN IEC 61508 | |
| Klasyfikacja bezpieczeństwa - Funkcją blokady | ||
| Performance Level, up to | e | |
| Kategoria bezpieczeństwa | 4 | |
| Wartość PFH | 1,34 x 10?? /h | |
| Wartość PFD | 2,34 x 10?4 | |
| Safety Integrity Level (SIL), suitable for applications in | 3 | |
| Żywotność | 20 Rok(lata) | |
| Klasyfikacja bezpieczeństwa - Funkcja ryglowania | ||
| Performance Level, up to | e | |
| Note (Performance Level) | Information for the safety classification of the guard locking function is documented in the "Operating instructions" or in the "Operation and mounting" instructions. | |
| Dane mechaniczne | ||
| Żywotność mechaniczna, najmniejszy | 1 000 000 operacji | |
| Uwaga (Żywotność mechaniczna) | W przypadku stosowania jako ogranicznik drzwiowy > 50 000 operacji - przy ciężarze drzwi ≤ 5 kg;<br>prędkość aktywacji ≤ 0,5 m/s | |
| Angular misalignment between solenoid interlock and actuator, maximum | 2 ° | |
| Siła ryglowania zgodnie z EN ISO 14119 | 1 150 N | |
| Siła ryglowania, maksimum | 1 500 N | |
| Latching force, adjustable, position 1 | 25 N | |
| Latching force, adjustable, position 2 | 50 N | |
| Wykonanie śrub mocujących | 2 x M6 | |
| Tightening torque of the fixing screws, minimum | 6 Nm | |
| Moment dokręcania śrub mocujących, maksimum | 7 Nm | |
| Mechanical data - Switching distances according EN IEC 60947-5-3 | ||
| Switch distance, typical | 2 mm | |
| Gwarantowana odległość przełączania „WŁ.” | 1 mm | |
| Odległość przełączania „WYŁ.” | 20 mm | |
| Mechanical data - Connection technique | ||
| Konektor | Konektor M12, 4-polowy, kodowanie A | |
| Dane mechaniczne - Wymiary | ||
| Długość czujnika | 146 mm | |
| Szerokość czujnika | 87,5 mm | |
| Wysokość czujnika | 55 mm | |
| Warunki otoczenia | ||
| Stopień ochrony | IP66,IP67,IP69 | |
| Ambient temperature | +0 ... +60 °C | |
| Storage and transport temperature | -10 ... +90 °C | |
| Wilgotność względna, maksimum | 93 % | |
| Uwaga (wilgotność względna) | zapobiegający skraplaniu,zapobiegający zamarzaniu | |
| Wytrzymałość zmęczeniowa wg EN 60068-2-6 | 10 … 150 Hz, amplituda 0,35 mm | |
| odporność na uderzenie | 30 g / 11 ms | |
| Ocena zabezpieczenia | III | |
| Dopuszczalna wysokość ustawienia n.p.m., maksimum | 2 000 m | |
| Ambient conditions - Insulation values | ||
| Znamionowe napięcie izolacji | 32 VDC | |
| Znamionowe napięcie udarowe wytrzymywane | 0,8 kV | |
| Kategoria przepięcia | III | |
| Stopień zanieczyszczenia zgodnie z IEC/EN 60664-1 | 3 | |
| Dane elektryczne | ||
| Czas do gotowości, maksimum | 5 000 ms | |
| Dane elektryczne - Interfejs AS-i | ||
| Rated operating voltage | 18 ... 31,6 VDC (Protection against polarity reversal) | |
| AS-i Prąd roboczy, maksimum | 100 mA | |
| Electrical data - AS-Interface specification | ||
| Specyfikacja AS-i | Safety-Slave | |
| Wersja AS-i | V 3.0 | |
| Profil AS-i | S-7.B.F.E | |
| Wejście AS-i, kanał 1 | Bity danych DI 0/DI 1 = dynamiczna transmisja kodów | |
| Wejście AS-i, kanał 2 | Bity danych DI 2/DI 3 = dynamiczna transmisja kodów | |
| Wyjścia AS-i, DO 0 | Sterowanie elektromagnesem | |
| Wyjścia AS-i, DO 1 | Brak funkcji | |
| Wyjścia AS-i, DO 2 | Brak funkcji | |
| Wyjścia AS-i, DO 3 | Brak funkcji | |
| Bity parametru AS-i, P0 | Osłona bezpieczeństwa zamknięta i może zostać zaryglowana | |
| Bity parametru AS-i, P1 | Blokada elektromagnetyczna zaryglowana | |
| Bity parametru AS-i, P2 | Napięcie pomocnicze w | |
| Bity parametru AS-i, P3 | Błąd urządzenia (FID) | |
| Uwaga (bity parametru AS-i) | Ustaw wyjścia parametryzujące na "1111" (0xF),FID: błąd urządzeń peryferyjnych | |
| Adres modułu wejściowego AS-i | 0 | |
| Uwaga (adres modułu wejściowego AS-i) | Domyślnie adres 0, możliwość zmiany przez urządzenie główne magistrali interfejsu AS-i lub przenośny programator | |
| Dane elektryczne - Napięcie pomocnicze (Aux) | ||
| Operating voltage | 24 VDC -15 % / +10 % (stabilised PELV power supply) | |
| Prąd roboczy | 300 mA | |
| Rated operating voltage | 24 VDC | |
| Obciążalność dopuszczalna bezpiecznika | 4 A | |
| Dane elektryczne - wejście sterowania cewki | ||
| Magnet switch-on time | 100 % | |
| Wskaźnik stanu | ||
| Uwaga (Wskaźnik stanu LED) | (1) Zielona/czerwona dioda LED (dioda Duo LED AS-i): Napięcie zasilające / błąd komunikacji / adres urządzenia podległego = 0 / wykryty błąd urządzeń peryferyjnych / wykryty błąd urządzenia / aktywna ochrona przed manipulacją,(2) Żółta dioda LED: Stan urządzenia (stan aktywacji),(3) Czerwona dioda LED: Błąd urządzenia | |
| Układ zestyków | ||
| STYK 1 | AS-Interface + | |
| STYK 2 | Aux - (P) | |
| STYK 3 | AS-Interface - | |
| STYK 4 | Aux + (P) | |
| Zakres dostawy | ||
| Zakres dostawy | Actuator must be ordered separately. | |
| Akcesoria | ||
| Zalecenie (aktywator) | AZ/AZM300-B1 | |
| Note | ||
| Uwaga (informacje ogólne) | Do osłon wpuszczonych w ramę można użyć opcjonalnego zestawu montażowego MP-AZ/AZM300-1.,Do osłon wykonanych ze szkła lub Makrolonu można uzyć opcjonalnego zestawu montażowego MS-AZ/AZM300-B1-1,Tak długo, jak aktywator pozostaje włożony do blokady, osłona bezpieczeństwa może być ponownie zaryglowana. W tym przypadku, wyjścia bezpieczeństwa są ponownie załączane, tak, że osłona bezpieczeństwa nie może zostać otwarta. | |
| Note voltage AUX DC | stabilised PELV power supply | |
