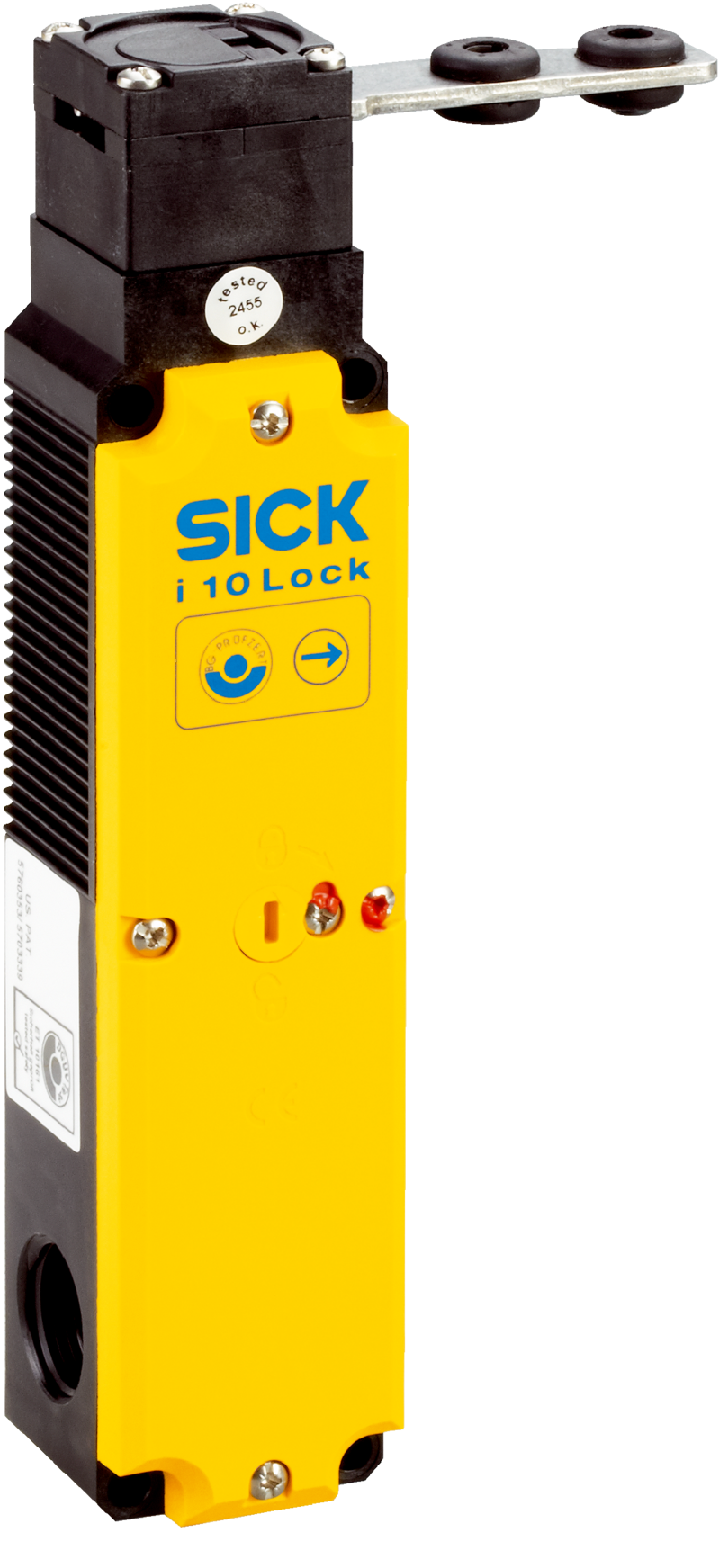

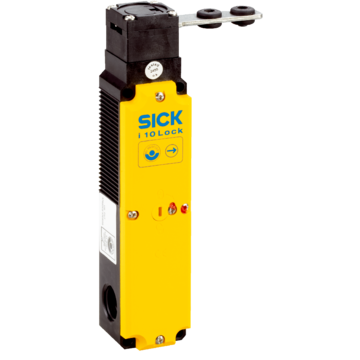

I10-E0233 LOCK - 6022585
Elektromechaniczny wyłącznik bezpieczeństwa SICK, power to lock, siła trzymania 1000 N, IP67, dławik kablowy, 2 styki wymuszające, 1 NO, do drzwi zabezpieczających w systemach bezpieczeństwa.
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2-3 tygodnie
Gwarancja
12
Producent
Opisy produktu
Wyłącznik bezpieczeństwa, i10 Lock, i10-E0233 Lock, Zasada blokowania: Power to lock, Siła trzymająca FZh: 1.000 N, Typ przyłącza – szczegóły: Dławik kablowy, 3 x M20, Bezpieczna kaskada czujników: Brak, tylko pojedyncze okablowanie (z diagnostyką), Zestyk rozwierny o wymuszonym otwarciu do monitorowania ryglowania: 2, Styk normalnie otwarty do monitorowania ryglowania: 1, Zestyk rozwierny o wymuszonym otwarciu do monitorowania drzwi: 0
| Cechy | ||
|---|---|---|
| <>Typ czujnika</> | <>Elektromechanicznie</> | |
| <>Zasada blokowania</> | <>Power to lock</> | |
| <>Zestyk rozwierny o wymuszonym otwarciu do monitorowania ryglowania</> | <>2</> | |
| <>Styk normalnie otwarty do monitorowania ryglowania</> | <>1</> | |
| <>Zestyk rozwierny o wymuszonym otwarciu do monitorowania drzwi</> | <>0</> | |
| <>Zestyk zwierny do monitorowania drzwi</> | <>0</> | |
| <>Zestyk rozwierny monitorowania drzwi</> | <>1</> | |
| <>Siła trzymająca Fmax</> | <>1.300 N (EN ISO 14119)</> | |
| <>Siła trzymająca FZh</> | <>1.000 N (EN ISO 14119)</> | |
| <>Siła napędowa</> | <>≥ 10 N</> | |
| <>Siła blokująca</> | <>≤ 20 N</> | |
| <>Częstotliwość aktywacji</> | <>≤ 1.200 /h</> | |
| <>Kierunki aktywacji</> | <>4</> | |
| <>Prędkość rozruchowa</> | <>≤ 20 m/min</> | |
| Charakterystyka bezpieczeństwa technicznego | ||
| <>Wartość B10d</> | <>3 x 106 przełączeń (przy niewielkim obciążeniu)</> | |
| <>Rodzaj konstrukcji</> | <>Rodzaj konstrukcji 2 (EN ISO 14119)</> | |
| <>Poziom kodowania aktywatora</> | <>Niski poziom kodowania (EN ISO 14119)</> | |
| <>Bezpieczny stan w przypadku usterki</> | <>Przełącznik nie ma wbudowanego wewnętrznego mechanizmu wykrywania błędów i w razie błędu nie może przyjąć stanu bezpiecznego. Za wykrywanie błędów odpowiada podłączony układ logiczny, którego celem jest zapewnienie bezpieczeństwa pracy.</> | |
| Interfejsy | ||
| Typ przyłącza | ||
| <>Przekrój poprzeczny przewodu</> | <>0,34 mm² ... 1,5 mm²</> | |
| Instalacja elektryczna | ||
| <>Stopień zanieczyszczenia</> | <>3</> | |
| <>Zasada działania</> | <>Przełącznik powolny</> | |
| <>Kategoria użytkowa</> | <>AC-15/DC-13 (IEC 60947-5-1)</> | |
| <>Znamionowy prąd roboczy / napięcie robocze</> | <>4 A (230 V AC)</> <>4 A (24 V DC)</> |
|
| <>Znamionowe napięcie izolacji Ui</> | <>250 V</> | |
| <>Napięcie znamionowe udarowe wytrzymywane Uimp</> | <>2.500 V</> | |
| <>Rodzaj wyjścia</> | <>Styki elektromechaniczne</> | |
| <>Pobór mocy</> | <>≤ 8 W</> | |
| <>Zabezpieczenie przeciwzwarciowe</> | <>4 A gG</> | |
| <>Napięcie przełączające</> | <>≥ 12 V DC</> | |
| <>Prąd łączeniowy (napięcie łączeniowe)</> | <>1 mA (24 V DC)</> | |
| <>Napięcie robocze elektromagnesu</> | <>(20,4 V DC ... 26,4 V DC)</> | |
| <>Czas do załączenia magnesu</> | <>100 %</> | |
| <>Zasada blokowania</> | <>Power to lock</> | |
| Mechanika | ||
| <>Masa</> | <>0,46 kg</> | |
| <>Materiał obudowy</> | <>Tworzywa termoplastyczne, wzmocnione włóknem szklanym</> | |
| <>Żywotność mechaniczna</> | <>1 x 106 przełączeń</> | |
| Dane dotyczące otoczenia | ||
| <>Stopień ochrony</> | <>IP67 (IEC 60529)</> | |
| <>Temperatura otoczenia pracy</> | <>–20 °C ... +55 °C</> | |
| <>Temperatura składowania</> | <>–20 °C ... +55 °C</> | |
| Certyfikaty | ||
| <>EU declaration of conformity</> | <>Tak</> | |
| <>UK declaration of conformity</> | <>Tak</> | |
| <>China-RoHS</> | <>Tak</> | |
| <>Certyfikat cULus</> | <>Tak</> | |
| Klasyfikacje | ||
| <>ECLASS 5.0</> | <>27272603</> | |
| <>ECLASS 5.1.4</> | <>27272603</> | |
| <>ECLASS 6.0</> | <>27272603</> | |
| <>ECLASS 6.2</> | <>27272603</> | |
| <>ECLASS 7.0</> | <>27272603</> | |
| <>ECLASS 8.0</> | <>27272603</> | |
| <>ECLASS 8.1</> | <>27272603</> | |
| <>ECLASS 9.0</> | <>27272603</> | |
| <>ECLASS 10.0</> | <>27272603</> | |
| <>ECLASS 11.0</> | <>27272603</> | |
| <>ECLASS 12.0</> | <>27272603</> | |
| <>ETIM 5.0</> | <>EC002593</> | |
| <>ETIM 6.0</> | <>EC002593</> | |
| <>ETIM 7.0</> | <>EC002593</> | |
| <>ETIM 8.0</> | <>EC002593</> | |
| <>UNSPSC 16.0901</> | <>39122205</> | |
| Dane dotyczące cła | ||
| Masa jednostkowa | 0.468 kg | |
| Masa jednostkowa netto | 0.468 kg | |
| Jednostka objętości | 552 Cubic Centimetres (cm³) | |
| Kraj pochodzenia | Niemcy | |
