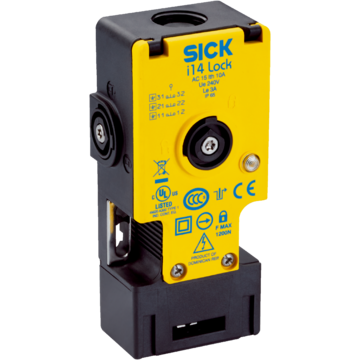

I14-M0303 LOCK - 6025062
Elektromechaniczny wyłącznik bezpieczeństwa SICK, siła trzymająca 770 N, power to release, 3 wyjścia rozwierne, IP65, dławik M20, obudowa termoplastyczna.
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2-3 tygodnie
Gwarancja
12
Producent
Opisy produktu
Wyłącznik bezpieczeństwa, i14 Lock, i14-M0303 Lock, Zasada blokowania: Power to release, Siła trzymająca FZh: 770 N, Typ przyłącza – szczegóły: Dławik kablowy, 1 x M20, Bezpieczna kaskada czujników: Brak, tylko pojedyncze okablowanie (z diagnostyką), Zestyk rozwierny o wymuszonym otwarciu do monitorowania ryglowania: 3, Styk normalnie otwarty do monitorowania ryglowania: 0, Zestyk rozwierny o wymuszonym otwarciu do monitorowania drzwi: 0
| Cechy | ||
|---|---|---|
| <>Typ czujnika</> | <>Elektromechanicznie</> | |
| <>Zasada blokowania</> | <>Power to release</> | |
| <>Zestyk rozwierny o wymuszonym otwarciu do monitorowania ryglowania</> | <>3</> | |
| <>Styk normalnie otwarty do monitorowania ryglowania</> | <>0</> | |
| <>Zestyk rozwierny o wymuszonym otwarciu do monitorowania drzwi</> | <>0</> | |
| <>Zestyk zwierny do monitorowania drzwi</> | <>0</> | |
| <>Zestyk rozwierny monitorowania drzwi</> | <>0</> | |
| <>Siła trzymająca Fmax</> | <>1.000 N (EN ISO 14119)</> | |
| <>Siła trzymająca FZh</> | <>770 N (EN ISO 14119)</> | |
| <>Siła napędowa</> | <>≥ 12 N</> | |
| <>Siła blokująca</> | <>≤ 50 N</> | |
| <>Częstotliwość aktywacji</> | <>≤ 3.600 /h</> | |
| <>Kierunki aktywacji</> | <>3</> | |
| <>Prędkość rozruchowa</> | <>≤ 10 m/min</> | |
| Charakterystyka bezpieczeństwa technicznego | ||
| <>Wartość B10d</> | <>2 x 106 przełączeń (przy niewielkim obciążeniu)</> | |
| <>Rodzaj konstrukcji</> | <>Rodzaj konstrukcji 2 (EN ISO 14119)</> | |
| <>Poziom kodowania aktywatora</> | <>Niski poziom kodowania (EN ISO 14119)</> | |
| <>Bezpieczny stan w przypadku usterki</> | <>Przełącznik nie ma wbudowanego wewnętrznego mechanizmu wykrywania błędów i w razie błędu nie może przyjąć stanu bezpiecznego. Za wykrywanie błędów odpowiada podłączony układ logiczny, którego celem jest zapewnienie bezpieczeństwa pracy.</> | |
| Interfejsy | ||
| Typ przyłącza | ||
| <>Przekrój poprzeczny przewodu</> | <>≤ 1,5 mm²</> | |
| Wskaźniki | ||
| <>Wskaźnik “Stan”</> | <>Tak</> | |
| Instalacja elektryczna | ||
| <>Zasada działania</> | <>Przełącznik powolny</> | |
| <>Kategoria użytkowa</> | <>AC-15/DC-13 (EN 60947-5-1)</> | |
| <>Znamionowy prąd roboczy / napięcie robocze</> | <>3 A (240 V AC)</> <>2 A (24 V DC)</> |
|
| <>Znamionowe napięcie izolacji Ui</> | <>250 V</> | |
| <>Napięcie znamionowe udarowe wytrzymywane Uimp</> | <>2.500 V</> | |
| <>Rodzaj wyjścia</> | <>Styki elektromechaniczne</> | |
| <>Pobór mocy</> | <>≤ 7 W</> | |
| <>Zabezpieczenie przeciwzwarciowe</> | <>3 A gG</> | |
| <>Napięcie przełączające</> | <>≥ 5 V DC</> | |
| <>Prąd łączeniowy (napięcie łączeniowe)</> | <>5 mA (5 V DC)</> | |
| <>Napięcie robocze elektromagnesu</> | <>(20,4 V DC ... 26,4 V DC)</> | |
| <>Czas do załączenia magnesu</> | <>100 %</> | |
| <>Zasada blokowania</> | <>Power to release</> | |
| Mechanika | ||
| <>Masa</> | <>0,37 kg</> | |
| <>Materiał obudowy</> | <>Tworzywa termoplastyczne, wzmocnione włóknem szklanym</> | |
| <>Żywotność mechaniczna</> | <>1 x 106 przełączeń</> | |
| Dane dotyczące otoczenia | ||
| <>Stopień ochrony</> | <>IP65 (IEC 60529)</> | |
| <>Temperatura otoczenia pracy</> | <>–20 °C ... +60 °C</> | |
| <>Temperatura składowania</> | <>–10 °C ... +60 °C</> | |
| Certyfikaty | ||
| <>EU declaration of conformity</> | <>Tak</> | |
| <>UK declaration of conformity</> | <>Tak</> | |
| <>Certyfikat cULus</> | <>Tak</> | |
| <>certyfikat TÜV</> | <>Tak</> | |
| <>certyfikat TÜV załącznik</> | <>Tak</> | |
| Klasyfikacje | ||
| <>ECLASS 5.0</> | <>27272603</> | |
| <>ECLASS 5.1.4</> | <>27272603</> | |
| <>ECLASS 6.0</> | <>27272603</> | |
| <>ECLASS 6.2</> | <>27272603</> | |
| <>ECLASS 7.0</> | <>27272603</> | |
| <>ECLASS 8.0</> | <>27272603</> | |
| <>ECLASS 8.1</> | <>27272603</> | |
| <>ECLASS 9.0</> | <>27272603</> | |
| <>ECLASS 10.0</> | <>27272603</> | |
| <>ECLASS 11.0</> | <>27272603</> | |
| <>ECLASS 12.0</> | <>27272603</> | |
| <>ETIM 5.0</> | <>EC002593</> | |
| <>ETIM 6.0</> | <>EC002593</> | |
| <>ETIM 7.0</> | <>EC002593</> | |
| <>ETIM 8.0</> | <>EC002593</> | |
| <>UNSPSC 16.0901</> | <>39122205</> | |
| Dane dotyczące cła | ||
| Masa jednostkowa | 0.340 kg | |
| Masa jednostkowa netto | 0.34 kg | |
| Jednostka objętości | 865.69 Cubic Centimetres (cm³) | |
| Kraj pochodzenia | Dominikana | |
