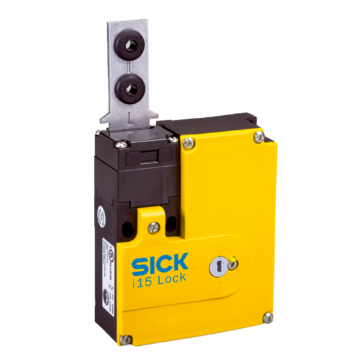

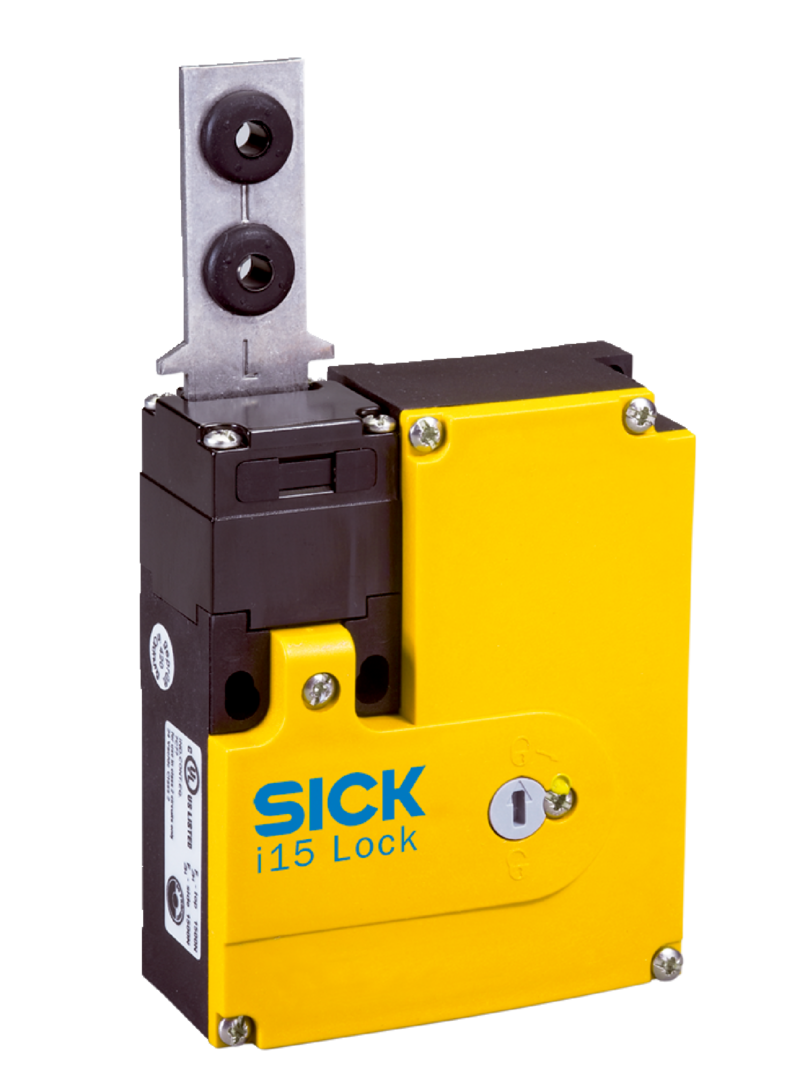

I15-MM0133 LOCK - 6034025
Elektromechaniczny wyłącznik bezpieczeństwa SICK, Power to release, siła trzymania 1500 N, 1NC monitorowania, dławik M20, IP67, styki elektromechaniczne, obudowa termoplastyczna.
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2-3 tygodnie
Gwarancja
12
Producent
Opisy produktu
Wyłącznik bezpieczeństwa, i15 Lock, i15-MM0133 Lock, Zasada blokowania: Power to release, Siła trzymająca FZh: 1.500 N, Typ przyłącza – szczegóły: Dławik kablowy, 1 x M20, Bezpieczna kaskada czujników: Brak, tylko pojedyncze okablowanie (z diagnostyką), Zestyk rozwierny o wymuszonym otwarciu do monitorowania ryglowania: 1, Styk normalnie otwarty do monitorowania ryglowania: 0, Zestyk rozwierny o wymuszonym otwarciu do monitorowania drzwi: 1
| Cechy | ||
|---|---|---|
| Typ czujnika | Elektromechanicznie | |
| Zasada blokowania | Power to release | |
| Zestyk rozwierny o wymuszonym otwarciu do monitorowania ryglowania | 1 | |
| Styk normalnie otwarty do monitorowania ryglowania | 0 | |
| Zestyk rozwierny o wymuszonym otwarciu do monitorowania drzwi | 1 | |
| Zestyk zwierny do monitorowania drzwi | 1 | |
| Zestyk rozwierny monitorowania drzwi | 0 | |
| Siła trzymająca Fmax | 2.000 N (EN ISO 14119) | |
| Siła trzymająca FZh | 1.500 N (EN ISO 14119) | |
| Siła napędowa | ≥ 35 N | |
| Siła blokująca | ≤ 30 N | |
| Częstotliwość aktywacji | ≤ 7.000 /h | |
| Kierunki aktywacji | 4 | |
| Prędkość rozruchowa | ≤ 20 m/min | |
| Charakterystyka bezpieczeństwa technicznego | ||
| Wartość B10d | 2 x 106 przełączeń (przy niewielkim obciążeniu) | |
| Rodzaj konstrukcji | Rodzaj konstrukcji 2 (EN ISO 14119) | |
| Poziom kodowania aktywatora | Niski poziom kodowania (EN ISO 14119) | |
| Bezpieczny stan w przypadku usterki | Przełącznik nie ma wbudowanego wewnętrznego mechanizmu wykrywania błędów i w razie błędu nie może przyjąć stanu bezpiecznego. Za wykrywanie błędów odpowiada podłączony układ logiczny, którego celem jest zapewnienie bezpieczeństwa pracy. | |
| Interfejsy | ||
| Typ przyłącza | ||
| Przekrój poprzeczny przewodu | 0,34 mm² ... 1,5 mm² | |
| Instalacja elektryczna | ||
| Stopień zanieczyszczenia | 3 | |
| Zasada działania | Przełącznik powolny | |
| Kategoria użytkowa | AC-15/DC-13 (IEC 60947-5-1) | |
| Znamionowy prąd roboczy / napięcie robocze | 4 A (230 V AC) 4 A (24 V DC) |
|
| Znamionowe napięcie izolacji Ui | 250 V | |
| Napięcie znamionowe udarowe wytrzymywane Uimp | 2.500 V | |
| Rodzaj wyjścia | Styki elektromechaniczne | |
| Pobór mocy | ≤ 6 W | |
| Zabezpieczenie przeciwzwarciowe | 4 A gG | |
| Napięcie przełączające | ≥ 12 V DC | |
| Prąd łączeniowy (napięcie łączeniowe) | 1 mA (24 V DC) | |
| Napięcie robocze elektromagnesu | (20,4 V DC ... 26,4 V DC) | |
| Czas do załączenia magnesu | 100 % | |
| Zasada blokowania | Power to release | |
| Mechanika | ||
| Masa | 0,48 kg | |
| Materiał obudowy | Tworzywa termoplastyczne, wzmocnione włóknem szklanym | |
| Materiał głowicy aktywującej | Metal | |
| Żywotność mechaniczna | 2 x 106 przełączeń | |
| Dane dotyczące otoczenia | ||
| Stopień ochrony | IP67 | |
| Temperatura otoczenia pracy | –20 °C ... +55 °C | |
| Temperatura składowania | –20 °C ... +55 °C | |
| Certyfikaty | ||
| EU declaration of conformity | Tak | |
| UK declaration of conformity | Tak | |
| China-RoHS | Tak | |
| Certyfikat cULus | Tak | |
| Certyfikat EC-Type-Examination | Tak | |
| Certyfikat Third party | Tak | |
| Klasyfikacje | ||
| ECLASS 5.0 | 27272603 | |
| ECLASS 5.1.4 | 27272603 | |
| ECLASS 6.0 | 27272603 | |
| ECLASS 6.2 | 27272603 | |
| ECLASS 7.0 | 27272603 | |
| ECLASS 8.0 | 27272603 | |
| ECLASS 8.1 | 27272603 | |
| ECLASS 9.0 | 27272603 | |
| ECLASS 10.0 | 27272603 | |
| ECLASS 11.0 | 27272603 | |
| ECLASS 12.0 | 27272603 | |
| ETIM 5.0 | EC002593 | |
| ETIM 6.0 | EC002593 | |
| ETIM 7.0 | EC002593 | |
| ETIM 8.0 | EC002593 | |
| UNSPSC 16.0901 | 39122205 | |
| Dane dotyczące cła | ||
| Masa jednostkowa | 0.512 kg | |
| Masa jednostkowa netto | 0.512 kg | |
| Jednostka objętości | 1086.75 Cubic Centimetres (cm³) | |
| Kraj pochodzenia | Niemcy | |
