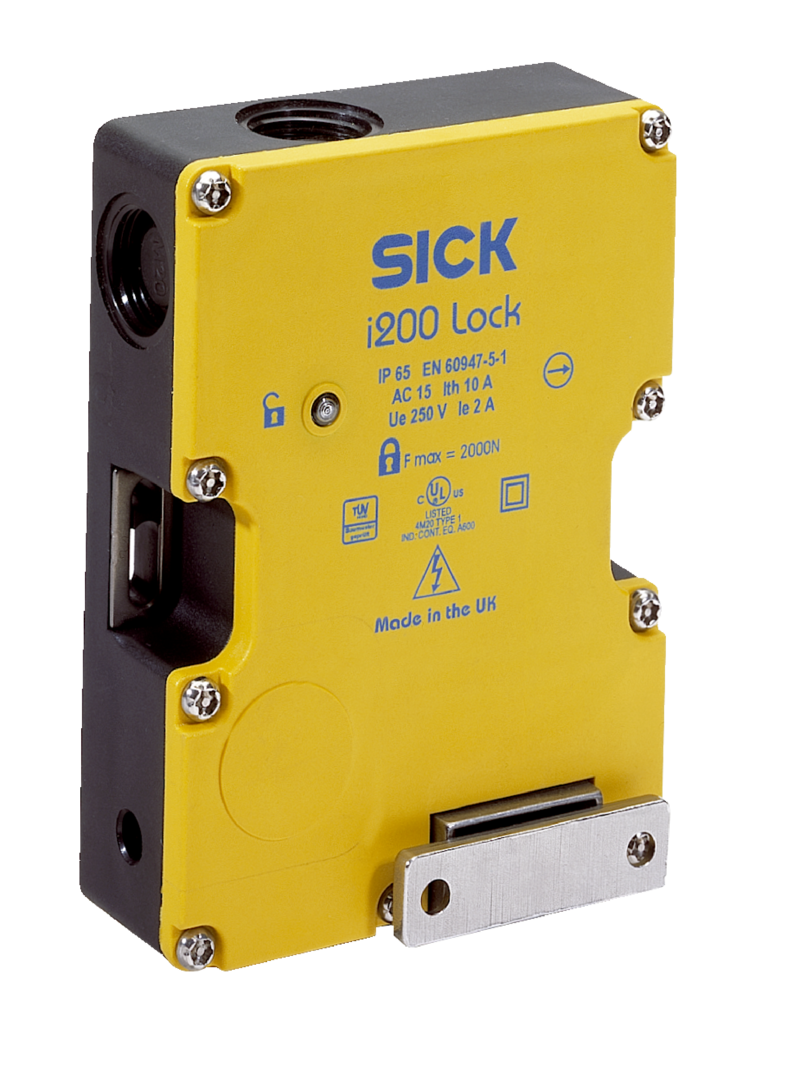

I200-M0413 LOCK - 6025115
Elektromechaniczny wyłącznik bezpieczeństwa SICK, power to release, 2 DC drzwi, 2 DC ryglowania, obudowa poliester, IP65, trzymanie 2000 N, temp. -20°C do +60°C.
Parametry produktu
Opisy produktu
Wyłącznik bezpieczeństwa, i200 Lock, i200-M0413 Lock, Zasada blokowania: Power to release, Siła trzymająca FZh: 2.000 N, Typ przyłącza – szczegóły: Dławik kablowy, 3 x M20, Bezpieczna kaskada czujników: Brak, tylko pojedyncze okablowanie (z diagnostyką), Zestyk rozwierny o wymuszonym otwarciu do monitorowania ryglowania: 2, Styk normalnie otwarty do monitorowania ryglowania: 0, Zestyk rozwierny o wymuszonym otwarciu do monitorowania drzwi: 2
Cechy | ||
---|---|---|
Typ czujnika | Elektromechanicznie | |
Zasada blokowania | Power to release | |
Zestyk rozwierny o wymuszonym otwarciu do monitorowania ryglowania | 2 | |
Styk normalnie otwarty do monitorowania ryglowania | 0 | |
Zestyk rozwierny o wymuszonym otwarciu do monitorowania drzwi | 2 | |
Zestyk zwierny do monitorowania drzwi | 1 | |
Zestyk rozwierny monitorowania drzwi | 0 | |
Siła trzymająca Fmax | 2.600 N (EN ISO 14119) | |
Siła trzymająca FZh | 2.000 N (EN ISO 14119) | |
Siła blokująca | ≤ 30 N | |
Częstotliwość aktywacji | ≤ 3.600 /h | |
Kierunki aktywacji | 3 | |
Prędkość rozruchowa | ≤ 10 m/min | |
Charakterystyka bezpieczeństwa technicznego | ||
Wartość B10d | 2 x 106 przełączeń (przy niewielkim obciążeniu) | |
Rodzaj konstrukcji | Rodzaj konstrukcji 2 (EN ISO 14119) | |
Poziom kodowania aktywatora | Niski poziom kodowania (EN ISO 14119) | |
Bezpieczny stan w przypadku usterki | Przełącznik nie ma wbudowanego wewnętrznego mechanizmu wykrywania błędów i w razie błędu nie może przyjąć stanu bezpiecznego. Za wykrywanie błędów odpowiada podłączony układ logiczny, którego celem jest zapewnienie bezpieczeństwa pracy. | |
Interfejsy | ||
Wskaźniki | ||
Wskaźnik “Stan” | Tak | |
Instalacja elektryczna | ||
Zasada działania | Przełącznik powolny | |
Kategoria użytkowa | AC-15/DC-13 (IEC 60947-5-1) | |
Znamionowy prąd roboczy / napięcie robocze | 3 A (240 V AC) 3 A (24 V DC) |
|
Znamionowe napięcie izolacji Ui | 500 V | |
Napięcie znamionowe udarowe wytrzymywane Uimp | 2.500 V | |
Rodzaj wyjścia | Styki elektromechaniczne | |
Pobór mocy | ≤ 7 W | |
Zabezpieczenie przeciwzwarciowe | 3 A gG | |
Napięcie przełączające | ≥ 5 V DC | |
Prąd łączeniowy (napięcie łączeniowe) | 5 mA (5 V DC) | |
Napięcie robocze elektromagnesu | (20,4 V DC ... 26,4 V DC) | |
Czas do załączenia magnesu | 100 % | |
Zasada blokowania | Power to release | |
Mechanika | ||
Masa | 0,55 kg | |
Materiał obudowy | Poliester wzmocniony włóknem szklanym | |
Żywotność mechaniczna | 1 x 106 przełączeń | |
Dane dotyczące otoczenia | ||
Stopień ochrony | IP65 | |
Temperatura otoczenia pracy | –20 °C ... +60 °C | |
Temperatura składowania | –20 °C ... +60 °C | |
Certyfikaty | ||
EU declaration of conformity | Tak | |
UK declaration of conformity | Tak | |
Certyfikat cULus | Tak | |
certyfikat TÜV | Tak | |
certyfikat TÜV załącznik | Tak | |
Klasyfikacje | ||
ECLASS 5.0 | 27272603 | |
ECLASS 5.1.4 | 27272603 | |
ECLASS 6.0 | 27272603 | |
ECLASS 6.2 | 27272603 | |
ECLASS 7.0 | 27272603 | |
ECLASS 8.0 | 27272603 | |
ECLASS 8.1 | 27272603 | |
ECLASS 9.0 | 27272603 | |
ECLASS 10.0 | 27272603 | |
ECLASS 11.0 | 27272603 | |
ECLASS 12.0 | 27272603 | |
ETIM 5.0 | EC002593 | |
ETIM 6.0 | EC002593 | |
ETIM 7.0 | EC002593 | |
ETIM 8.0 | EC002593 | |
UNSPSC 16.0901 | 39122205 | |
Dane dotyczące cła | ||
Masa jednostkowa | 0.554 kg | |
Masa jednostkowa netto | 0.554 kg | |
Jednostka objętości | 875.16 Cubic Centimetres (cm³) | |
Kraj pochodzenia | Dominikana |
