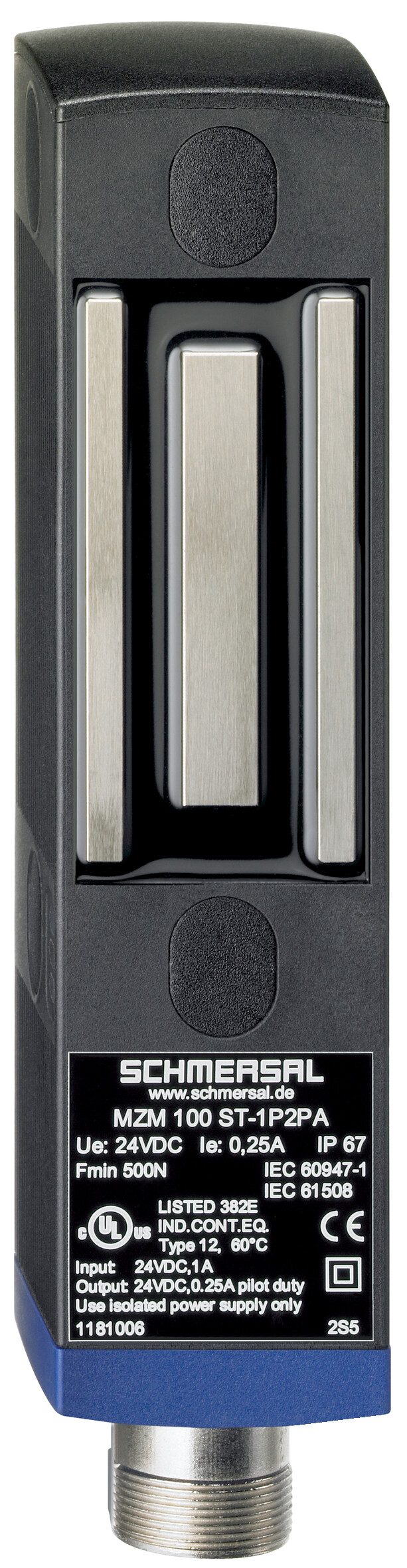

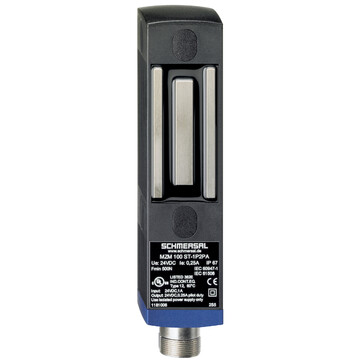

MZM 100 B ST-1P2PW2R-A - 101204267
Elektromagnetyczna blokada bezpieczeństwa Schmersal, aktywator monitorowany, ryglowanie napięciem, konektor M23 8+1-polowy, siła ryglowania 750 N, zatrzask 30 N, IP65/IP67, dwa wyjścia bezpieczne, obudowa termoplastyczna.
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2-4 tygodnie
Gwarancja
24
Producent
Opisy produktu
Najważniejsze parametry MZM 100 B ST-1P2PW2R-A 101204267
- Ryglowany napięciem
- Aktywator monitorowany
- Konektor M23, 8+1-polowy
- Automatyczne zatrzaśnięcie
- Blokady elektromagnetyczne z nowatorską i unikalną zasadą działania.
- 40 mm x 179 mm x 40 mm
- Bezkontaktowy i kodowany system elektroniczny
- Obudowa z tworzywa termoplastycznego
- Maks. długość łańcucha czujników 200 m
- 3 diody LED pokazujące stan pracy
- Technologia czujnikowa pozwala na przesunięcie aktywatora w stosunku do blokady o ± 5 mm w pionie i ± 3 mm w poziomie
- Inteligentna diagnostyka
- Okablowanie szeregowe z diagnostyką
| Klucz zamówieniowy | ||
|---|---|---|
| Oznaczenie typu produktu | MZM 100 B ST-1P2PW2R-A | |
| Numer artykułu (Numer katalogowy) | 101204267 | |
| EAN (European Article Number) | 4030661379661 | |
| eCl@ss number, version 12.0 | 27-27-26-03 | |
| eCl@ss number, version 11.0 | 27-27-26-03 | |
| Numer eCl@ss, wersja 9.0 | 27-27-26-03 | |
| ETIM number, version 7.0 | EC002593 | |
| ETIM number, version 6.0 | EC002593 | |
| Certyfikaty - Normy | ||
| Certyfikaty | ||
| Certyfikaty | ||
| Właściwości ogólne | ||
| Normy | EN ISO 13849-1,EN ISO 14119,EN IEC 60947-5-3,EN IEC 61508 | |
| Informacje ogólne | Uniwersalne kodowanie | |
| Poziom kodowania zgodny z EN ISO 14119 | niskie | |
| Zasada działania | indukcyjne | |
| Materiał obudowy | Tworzywo sztuczne, tworzywo termoplastyczne wzmocnione włóknem szklanym, samogasnące | |
| Czas reakcji, maksimum | 150 ms | |
| Czas trwania zagrożenia, maksimum | 150 ms | |
| Ciężar brutto | 646 g | |
| Dane ogólne - właściwości | ||
| Ryglowanie napięciem | Tak | |
| Aktywator monitorowany | Tak | |
| Zatrzaskiwanie | Tak | |
| Detekcja zwarcia | Tak | |
| Wykrywanie zwarcia | Tak | |
| Łączenie szeregowe | Tak | |
| Funkcje bezpieczeństwa | Tak | |
| Zintegrowany wskaźnik, status | Tak | |
| Liczba zestyków bezpieczeństwa | 2 | |
| Klasyfikacja | ||
| Normy, przepisy | EN ISO 13849-1,EN IEC 61508 | |
| Klasyfikacja bezpieczeństwa - Funkcją blokady | ||
| Performance Level, up to | e | |
| Kategoria bezpieczeństwa | 4 | |
| Wartość PFH | 3,54 x 10?? /h | |
| Safety Integrity Level (SIL), suitable for applications in | 3 | |
| Żywotność | 20 Rok(lata) | |
| Dane mechaniczne | ||
| Żywotność mechaniczna, najmniejszy | 1 000 000 operacji | |
| Uwaga (Żywotność mechaniczna) | Prędkość aktywacji ≤ 0,5 m/s,Zadziałania dla osłon ≤ 5 kg | |
| Siła ryglowania, zazwyczaj | 750 N | |
| Siła ryglowania, gwarantowana | 500 N | |
| Siła zatrzasku | 30 N | |
| Wykonanie śrub mocujących | 2 x M6 | |
| Tightening torque of the fixing screws | 8 Nm | |
| Mechanical data - Switching distances according EN IEC 60947-5-3 | ||
| Gwarantowana odległość przełączania „WŁ.” | 0 mm | |
| Odległość przełączania „WYŁ.” | 1 mm | |
| Mechanical data - Connection technique | ||
| Length of sensor chain, maximum | 200 m | |
| Note (length of the sensor chain) | Cable length and cross-section change the voltage drop dependiing on the output current | |
| Note (series-wiring) | Unlimited number of devices, oberserve external line fusing, max. 31 devices in case of serial diagnostic SD | |
| Konektor | Konektor M23, 8+1-polowy | |
| Dane mechaniczne - Wymiary | ||
| Długość czujnika | 40 mm | |
| Szerokość czujnika | 40 mm | |
| Wysokość czujnika | 179 mm | |
| Warunki otoczenia | ||
| Stopień ochrony | IP65,IP67 | |
| Ambient temperature | -25 ... +55 °C | |
| Storage and transport temperature | -25 ... +70 °C | |
| Wilgotność względna, minimum | 30 % | |
| Wilgotność względna, maksimum | 95 % | |
| Uwaga (wilgotność względna) | zapobiegający skraplaniu,zapobiegający zamarzaniu | |
| Wytrzymałość zmęczeniowa wg EN 60068-2-6 | 10 … 150 Hz, amplituda 0,35 mm / 5 g | |
| odporność na uderzenie | 30 g / 11 ms | |
| Ocena zabezpieczenia | III | |
| Dopuszczalna wysokość ustawienia n.p.m., maksimum | 2 000 m | |
| Ambient conditions - Insulation values | ||
| Znamionowe napięcie izolacji | 32 VDC | |
| Znamionowe napięcie udarowe wytrzymywane | 0,8 kV | |
| Kategoria przepięcia | III | |
| Stopień zanieczyszczenia zgodnie z VDE 0100 | 3 | |
| Dane elektryczne | ||
| Operating voltage | 24 VDC -15 % / +10 % | |
| No-load supply current I0, typical | 100 mA | |
| Current consumption with magnet ON, average | 350 mA | |
| Current consumption with magnet ON, peak | 550 mA / 10 ms | |
| Rated operating voltage | 24 VDC | |
| Prąd znamionowy | 1 100 mA | |
| Warunkowy znamionowy prąd zwarciowy wg EN 60947-5-1 | 100 A | |
| External wire and device fuse rating | 2 A gG | |
| Czas do gotowości, maksimum | 4 000 ms | |
| Częstotliwość wyłączania, minimalne | 1 Hz | |
| Dane elektryczne - wejście sterowania cewki | ||
| Oznaczenie, sterowanie magnesem | IN | |
| Progi przełączania wejść magnesu | -3 V … 5 V (Low),15 V … 30 V (High) | |
| Pobór prądu sterowania magnesem dla 24V | 10 mA | |
| Magnet switch-on time | 100 % | |
| Test pulse duration, maximum | 5 ms | |
| Test pulse interval, minimum | 40 ms | |
| Klasyfikacja ZVEI CB24I, ujście | C0 | |
| Klasyfikacja ZVEI CB24I, źródło | C1,C2,C3 | |
| Dane elektryczne - bezpieczne wejścia cyfrowe | ||
| Oznaczenie, wejścia bezpieczeństwa | X1 and X2 | |
| Progi przełączania wejść bezpieczeństwa | -3 V … 5 V (Low),15 V … 30 V (High) | |
| Pobór prądu wyjść bezpieczeństwa dla 24V | 5 mA | |
| Test pulse duration, maximum | 1 ms | |
| Test pulse interval, minimum | 100 ms | |
| Klasyfikacja ZVEI CB24I, ujście | C1 | |
| Klasyfikacja ZVEI CB24I, źródło | C1,C2,C3 | |
| Electrical data - Safety digital outputs | ||
| Oznaczenie, wyjścia bezpieczeństwa | Y1 and Y2 | |
| Znamionowy prąd roboczy (wyjścia bezpieczeństwa) | 250 mA | |
| Wyjście bezpieczne | short-circuit proof, p-type | |
| Spadek napięcia Ud, maksimum | 1 V | |
| Prąd szczątkowy | 0,5 mA | |
| Napięcie, kategoria użytkowania DC-13 | 24 VDC | |
| Prąd, kategoria użytkowania DC-13 | 0,25 A | |
| Test pulse interval, typical | 1000 ms | |
| Test pulse duration, maximum | 1 ms | |
| Klasyfikacja ZVEI CB24I, źródło | C1 | |
| Klasyfikacja ZVEI CB24I, ujście | C1 | |
| Dane elektryczne - wyjście diagnostyczne | ||
| Oznaczenie, wyjścia diagnostyczne | OUT | |
| Wykonanie | odporne na zwarcie, typu p | |
| Spadek napięcia Ud, maksimum | 2 V | |
| Napięcie, kategoria użytkowania DC-13 | 24 VDC | |
| Prąd, kategoria użytkowania DC-13 | 0,05 A | |
| Wskaźnik stanu | ||
| Uwaga (Wskaźnik stanu LED) | Stan urządzenia: żółta dioda LED,Błąd / usterka: czerwona dioda LED,Napięcie zasilające UB: Zielona dioda LED | |
| Układ zestyków | ||
| STYK 1 | A1 Napięcie zasilania UB | |
| STYK 2 | X1 Wejście bezpieczne 1 | |
| STYK 3 | A2 GND | |
| STYK 4 | Y1 Wyjście bezpieczne 1 | |
| STYK 5 | OUT Wyjście diagnostyczne | |
| STYK 6 | X2 Wejście bezpieczne 2 | |
| STYK 7 | Y2 Wyjście bezpieczne 2 | |
| STYK 8 | IN Kontrola cewki | |
| STYK 9 | bez funkcji | |
| Zakres dostawy | ||
| Zakres dostawy | Actuator must be ordered separately. | |
| Akcesoria | ||
| Zalecenie (aktywator) | MZM 100-B1.1 | |
| Note | ||
| Uwaga (informacje ogólne) | As long as the actuating unit is applied to the solenoid interlock, the unlocked safety guard can be relocked. In this case, the safety outputs are re-enabled, so that the safety guard must not be opened. | |
