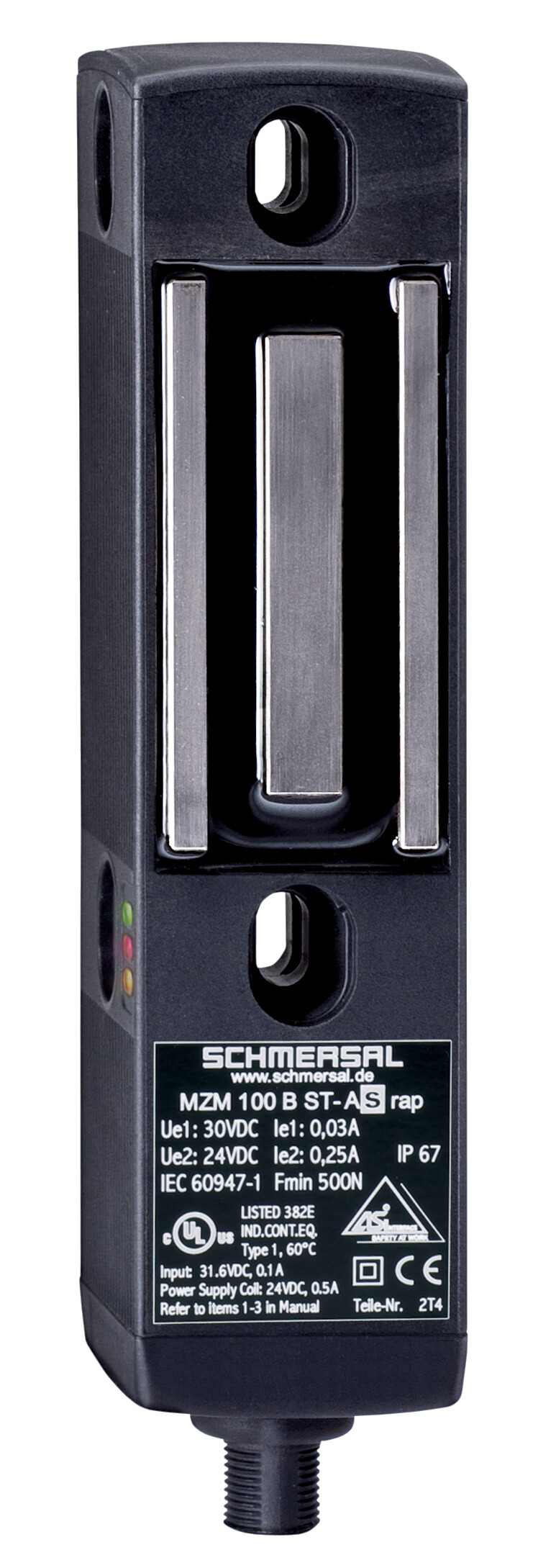

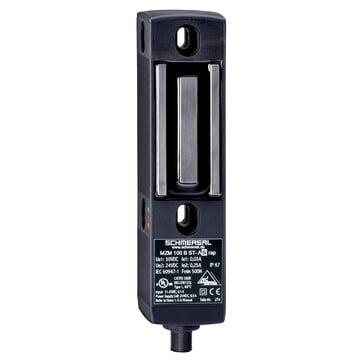

MZM 100 B ST-AS REMAP - 101209551
Elektromagnetyczna blokada bezpieczeństwa Schmersal, ryglowanie napięciem, magnes stały, siła ryglowania 750 N, sterowanie magnetyczne, IP67, kontrola aktywatora, wskaźnik LED, PL e.
477,15 €
586,89 € z podatkiem VAT
Wysyłka w ciągu 1-2 tygodnie
Jeżeli termin realizacji nie spełnia Państwa oczekiwań prosimy o kontakt, postaramy się go skrócić.
Skontaktuj się z nami.
Darmowy odbiór lub wysyłka DHL od 20,00 zł
Zakup na fakturę lub płatność za pobraniem
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2-4 tygodnie
Gwarancja
24
Producent
Opisy produktu
Najważniejsze parametry MZM 100 B ST-AS REMAP 101209551
- Ryglowany napięciem
- Aktywator monitorowany
- Magnes stały
- Blokady elektromagnetyczne
- Obudowa z tworzywa termoplastycznego
- Zintegrowany AS-Interface
- 40 mm x 179 mm x 40 mm
- Blokady elektromagnetyczne z nowatorską i unikalną zasadą działania.
- Bezkontaktowy i kodowany system elektroniczny
- 3 diody LED pokazujące stan pracy
- Automatyczne zatrzaśnięcie
- Technologia czujnikowa pozwala na przesunięcie aktywatora w stosunku do blokady o ± 5 mm w pionie i ± 3 mm w poziomie
- Inteligentna diagnostyka
| Klucz zamówieniowy | ||
|---|---|---|
| Oznaczenie typu produktu | MZM 100 B ST-AS REMAP | |
| Numer artykułu (Numer katalogowy) | 101209551 | |
| EAN (European Article Number) | 4030661383200 | |
| eCl@ss number, version 12.0 | 27-27-26-03 | |
| eCl@ss number, version 11.0 | 27-27-26-03 | |
| Numer eCl@ss, wersja 9.0 | 27-27-26-03 | |
| ETIM number, version 7.0 | EC002593 | |
| ETIM number, version 6.0 | EC002593 | |
| Certyfikaty - Normy | ||
| Certyfikaty | ||
| Certyfikaty | ||
| Właściwości ogólne | ||
| Normy | EN IEC 62026-2,EN ISO 13849-1,EN ISO 14119,EN IEC 60947-5-3,EN IEC 61508 | |
| Informacje ogólne | Uniwersalne kodowanie | |
| Poziom kodowania zgodny z EN ISO 14119 | niskie | |
| Zasada działania | indukcyjne | |
| Materiał obudowy | Tworzywo, Tworzywo termoplastyczne wzmocnione włóknem szklanym | |
| Czas reakcji, maksimum | 150 ms | |
| Czas trwania zagrożenia, maksimum | 150 ms | |
| Ciężar brutto | 631 g | |
| Dane ogólne - właściwości | ||
| Ryglowanie napięciem | Tak | |
| Aktywator monitorowany | Tak | |
| Zatrzaskiwanie | Tak | |
| Funkcje bezpieczeństwa | Tak | |
| Zintegrowany wskaźnik, status | Tak | |
| Klasyfikacja | ||
| Normy, przepisy | EN IEC 60947-5-3,EN IEC 61508 | |
| Performance Level, up to | e | |
| Kategoria zgodnie z EN ISO 13849 | 4 | |
| Wartość PFH | 5,00 x 10?? /h | |
| Safety Integrity Level (SIL) | 3 | |
| Żywotność | 20 Rok(lata) | |
| Dane mechaniczne | ||
| Żywotność mechaniczna, najmniejszy | 1 000 000 operacji | |
| Uwaga (Żywotność mechaniczna) | Prędkość aktywacji ≤ 0,5 m/s,Zadziałania dla osłon ≤ 5 kg | |
| Siła ryglowania, zazwyczaj | 750 N | |
| Siła ryglowania, gwarantowana | 500 N | |
| Siła zatrzasku, minimalne | 30 N | |
| Siła zatrzasku, maksimum | 100 N | |
| Mechanical data - Connection technique | ||
| Konektor | Konektor M12, 4-polowy, kodowanie A | |
| Dane mechaniczne - Wymiary | ||
| Długość czujnika | 40 mm | |
| Szerokość czujnika | 40 mm | |
| Wysokość czujnika | 179 mm | |
| Warunki otoczenia | ||
| Stopień ochrony | IP67 | |
| Ambient temperature | -25 ... +55 °C | |
| Storage and transport temperature | -25 ... +85 °C | |
| Wilgotność względna, minimum | 30 % | |
| Wilgotność względna, maksimum | 95 % | |
| Uwaga (wilgotność względna) | zapobiegający skraplaniu,zapobiegający zamarzaniu | |
| Wytrzymałość zmęczeniowa wg EN 60068-2-6 | 10 … 150 Hz, amplituda 0,35 mm | |
| odporność na uderzenie | 30 g / 11 ms | |
| Ocena zabezpieczenia | III | |
| Ambient conditions - Insulation values | ||
| Znamionowe napięcie izolacji | 32 VDC | |
| Znamionowe napięcie udarowe wytrzymywane | 0,8 kV | |
| Kategoria przepięcia | III | |
| Stopień zanieczyszczenia zgodnie z IEC/EN 60664-1 | 3 | |
| Dane elektryczne | ||
| Czas do gotowości, maksimum | 4 000 ms | |
| Dane elektryczne - Interfejs AS-i | ||
| Rated operating voltage | 26,5 ... 31,6 VDC (Protection against polarity reversal) | |
| AS-i Prąd roboczy, maksimum | 100 mA | |
| Electrical data - AS-Interface specification | ||
| Specyfikacja AS-i | Safety-Slave | |
| Wersja AS-i | V 2.1 | |
| Profil AS-i | S-7.B.F.E | |
| AS-i, kod IO | 0x7 | |
| AS-i, kod ID | 0xB | |
| AS-i, ID-Code1 | 0xF | |
| AS-i, ID-Code2 | 0xE | |
| Wejście AS-i, kanał 1 | Bity danych DI 0/DI 1 = dynamiczna transmisja kodów | |
| Wejście AS-i, kanał 2 | Bity danych DI 2/DI 3 = dynamiczna transmisja kodów | |
| Wyjścia AS-i, DO 0 | Sterowanie elektromagnesem | |
| Wyjścia AS-i, DO 1 | Do zmiany siły zatrzaskiwania | |
| Wyjścia AS-i, DO 2 | Do zmiany siły zatrzaskiwania | |
| Wyjścia AS-i, DO 3 | Do zmiany siły zatrzaskiwania | |
| Bity parametru AS-i, P0 | Aktywator wprowadzony | |
| Bity parametru AS-i, P1 | Blokada elektromagnetyczna zaryglowana | |
| Bity parametru AS-i, P2 | Napięcie pomocnicze w | |
| Bity parametru AS-i, P3 | Błąd urządzenia (wykryty błąd) | |
| Uwaga (bity parametru AS-i) | Ustaw wyjścia parametryzujące na "1111" (0xF) | |
| Adres modułu wejściowego AS-i | 0 | |
| Uwaga (adres modułu wejściowego AS-i) | Domyślnie adres 0, możliwość zmiany przez urządzenie główne magistrali interfejsu AS-i lub przenośny programator | |
| Dane elektryczne - Napięcie pomocnicze (Aux) | ||
| Operating voltage | 24 VDC -15 % / +10 % (stabilised PELV power supply) | |
| Prąd roboczy | 600 mA | |
| Rated operating voltage | 24 VDC | |
| Obciążalność dopuszczalna bezpiecznika | 4 A | |
| Dane elektryczne - wejście sterowania cewki | ||
| Magnet switch-on time | 100 % | |
| Wskaźnik stanu | ||
| Uwaga (Wskaźnik stanu LED) | (1) Zielona/czerwona dioda LED (dioda LED Duo AS-i): Zasilanie / błąd komunikacji / adres urządzenia podległego = 0,(2) Żółta dioda LED: Stan urządzenia,(3) Czerwona dioda LED: Błąd urządzenia | |
| Układ zestyków | ||
| STYK 1 | AS-i + | |
| STYK 2 | Aux - (P) | |
| STYK 3 | AS-Interface - | |
| STYK 4 | Aux + (P) | |
| Zakres dostawy | ||
| Zakres dostawy | Actuator must be ordered separately. | |
| Akcesoria | ||
| Zalecenie (aktywator) | MZM 100-B1.1 | |
| Note | ||
| Uwaga (informacje ogólne) | Elektromagnetyczne blokady bezpieczeństwa ryglowane napięciem wolno stosować wyłącznie w przypadkach specjalnych po wnikliwej ocenie ryzyka wypadku, ponieważ przy zaniku napięcia lub uruchomieniu wyłącznika głównego istnieje możliwość otwarcia osłony.,Tak długo, jak aktywator pozostaje włożony do blokady, osłona bezpieczeństwa może być ponownie zaryglowana. W tym przypadku, wyjścia bezpieczeństwa są ponownie załączane, tak, że osłona bezpieczeństwa nie może zostać otwarta. | |
| Note voltage AUX DC | stabilised PELV power supply | |
