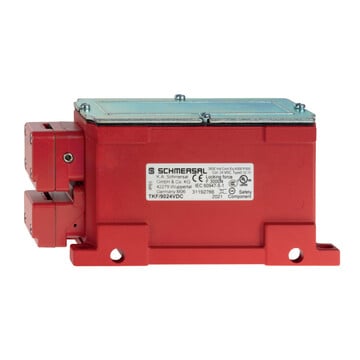

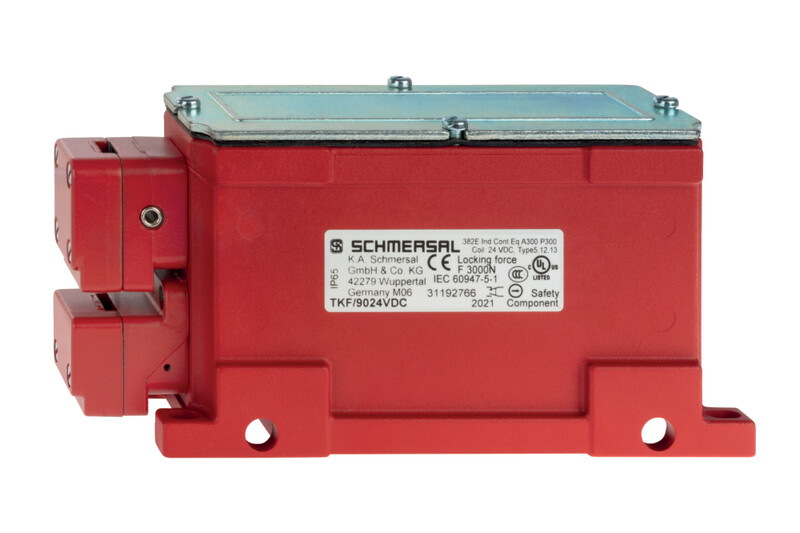

TKF/9024VDC - 101010237

Elektromechaniczna blokada bezpieczeństwa Schmersal, ryglowanie sprężyną, obudowa aluminiowa, siła ryglowania 4000?N, stopień ochrony IP67, 2 styki NO+NC, napięcie sterowania 24?VAC/DC, prąd 10?A.


Dodaj do porównania Usuń z porównania

438,00 €

538,74 € z podatkiem VAT

Produkt na zamówienie
Wysyłka w ciągu: 2-4 tygodnie
Darmowy odbiór lub wysyłka DHL od 20,00 zł
Zakup na fakturę lub płatność za pobraniem
Masz pytanie lub potrzebujesz porady?
+48 32 614 09 17

Parametry produktu

Czas dostawy gdy brak na magazynie
2-4 tygodnie
Gwarancja
24
Producent

Opisy produktu

Najważniejsze parametry TKF/9024VDC 101010237

  • Obudowa metalowa
  • duża siła ryglująca
Klucz zamówieniowy
Oznaczenie typu produktu TKF/9024VDC
Numer artykułu (Numer katalogowy) 101010237
EAN (European Article Number) 4030661612447
eCl@ss number, version 12.0 27-27-26-03
eCl@ss number, version 11.0 27-27-26-03
Numer eCl@ss, wersja 9.0 27-27-26-03
ETIM number, version 7.0 EC002593
ETIM number, version 6.0 EC002593
Certyfikaty - Normy
Certyfikaty
Certyfikaty
Właściwości ogólne
Normy EN ISO 13849-1,EN ISO 14119,EN IEC 60947-5-1
Poziom kodowania zgodny z EN ISO 14119 niskie
Zasada działania elektromechaniczne
Materiał obudowy Aluminium
Ciężar brutto 1 472 g
Dane ogólne - właściwości
Ryglowanie sprężyną Tak
Liczba kierunków aktywacji 3
Liczba zestyków pomocniczych 2
Liczba zestyków bezpieczeństwa 2
Klasyfikacja
Normy, przepisy EN ISO 13849-1
Żywotność 20 Rok(lata)
Klasyfikacja bezpieczeństwa - Wyjścia bezpieczne
B10D Zestyk normalnie zamknięty (NC) 2 000 000 operacji
B10D Zestyk normalnie otwarty (NO) 1 000 000 operacji
Dane mechaniczne
Żywotność mechaniczna, najmniejszy 2 000 000 operacji
Siła ryglowania zgodnie z EN ISO 14119 3 000 N
Siła ryglowania, maksimum 4 000 N
Siła zatrzasku 20 N
Siła wymuszonego rozwarcia, minimalne 20 N
Szybkość najazdu, maksimum 0,3 m/s
Mechanical data - Connection technique
Konektor Terminale śrubowe
Przekrój kabla, minimalne 0,25 mm2
Przekrój kabla, maksimum 2,5 mm2
Uwaga (przekrój przyłącza) Wszystkie odniesienia do przekroju przewodów uwzględniają końcówki kablowe.
Dane mechaniczne - Wymiary
Długość czujnika 50 mm
Szerokość czujnika 87 mm
Wysokość czujnika 192 mm
Warunki otoczenia
Stopień ochrony IP67
Ambient temperature +0 ... +50 °C
Uwaga (wilgotność względna) zapobiegający skraplaniu,zapobiegający zamarzaniu
Dopuszczalna wysokość ustawienia n.p.m., maksimum 2 000 m
Ambient conditions - Insulation values
Znamionowe napięcie izolacji 400 V
Znamionowe napięcie udarowe wytrzymywane 2,5 kV
Dane elektryczne
Znamionowy prąd cieplny 10 A
Znamionowe napięcie sterowania 24 VAC/DC
Elektryczny pobór mocy, maksimum 10 W
Zasada przełączania slow action, positive break NC contact
Częstotliwość przełączania 1 000 /h
Materiał zestyków, elektrycznych Srebro
Dane elektryczne - wejście sterowania cewki
Magnet switch-on time 100 %
Test pulse duration, maximum 5 ms
Test pulse interval, minimum 50 ms
Dane elektryczne - zestyki bezpieczeństwa
Napięcie, kategoria użytkowania AC-15 230 VAC
Prąd, kategoria użytkowania AC-15 8 A
Napięcie, kategoria użytkowania DC-13 24 VDC
Prąd, kategoria użytkowania DC-13 5 A
Dane elektryczne - zestyki pomocnicze
Napięcie, kategoria użytkowania AC-15 230 VAC
Prąd, kategoria użytkowania AC-15 8 A
Napięcie, kategoria użytkowania DC-13 24 VDC
Prąd, kategoria użytkowania DC-13 5 A
Zakres dostawy
Zakres dostawy Actuator must be ordered separately.
