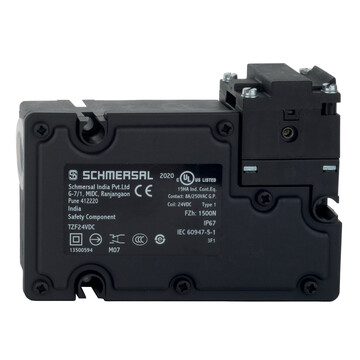

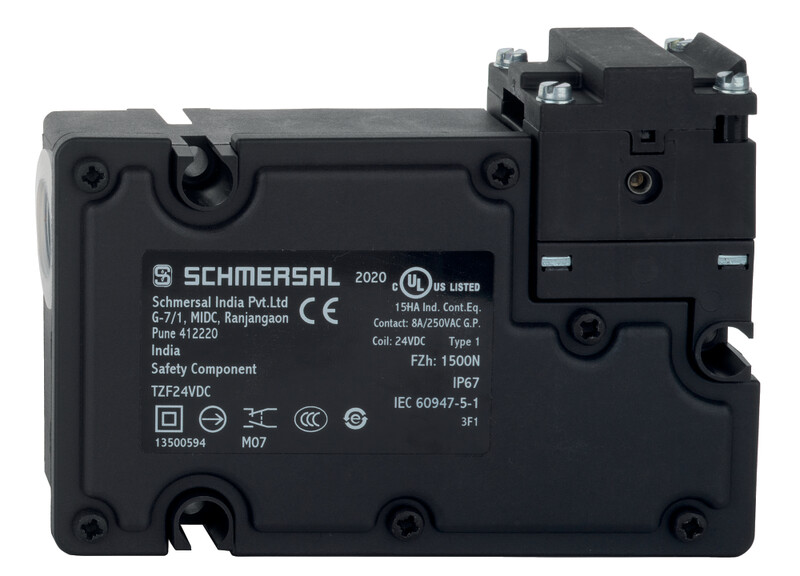

TZF.NEM.CHI24VDC-2917 - 137000301
Blokada elektromagnetyczna Schmersal do zabezpieczenia osłon, siła ryglowania 1500 N, 2 styki bezpieczeństwa, 1 pomocniczy, IP65/IP67, napięcie sterowania 24 VDC, montaż śrubowy, obudowa tworzywowa.
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2-4 tygodnie
Gwarancja
24
Producent
Opisy produktu
Najważniejsze parametry TZF.NEM.CHI24VDC-2917 137000301
- Obudowa z tworzywa termoplastycznego
- Siła ryglująca 1500 N
| Klucz zamówieniowy | ||
|---|---|---|
| Oznaczenie typu produktu | TZF.NEM.CHI24VDC-2917 | |
| Numer artykułu (Numer katalogowy) | 137000301 | |
| EAN (European Article Number) | 8905236100031 | |
| eCl@ss number, version 12.0 | 27-27-26-03 | |
| eCl@ss number, version 11.0 | 27-27-26-03 | |
| Numer eCl@ss, wersja 9.0 | 27-27-26-03 | |
| ETIM number, version 7.0 | EC002593 | |
| ETIM number, version 6.0 | EC002593 | |
| Certyfikaty - Normy | ||
| Certyfikaty | ||
| Certyfikaty | ||
| Właściwości ogólne | ||
| Normy | BG-GS-ET-19,EN IEC 60947-5-1 | |
| Poziom kodowania zgodny z EN ISO 14119 | niskie | |
| Zasada działania | elektromechaniczne | |
| Materiał obudowy | Tworzywo, Tworzywo termoplastyczne wzmocnione włóknem szklanym | |
| Dane ogólne - właściwości | ||
| Ryglowanie sprężyną | Tak | |
| Liczba kierunków aktywacji | 4 | |
| Liczba zestyków pomocniczych | 1 | |
| Liczba zestyków bezpieczeństwa | 2 | |
| Klasyfikacja | ||
| Normy, przepisy | EN ISO 13849-1 | |
| Performance Level, up to | c | |
| Kategoria zgodnie z EN ISO 13849 | 1 | |
| B10D Normally-closed contact (NC) | 2 000 000 operacji | |
| Note | Electrical life on request. | |
| B10D Normally-open contact (NO) | 1 000 000 operacji | |
| Note | at 10% I<sub>e</sub> and ohmic load | |
| Żywotność | 20 Rok(lata) | |
| Klasyfikacja - wykluczenie błędu | ||
| Uwaga: | Możliwość zastosowania po dokonaniu wykluczenia błędów w postaci niebezpiecznego uszkodzenia 1-kanałowej mechaniki i odpowiednim zabezpieczeniu przed manipulacją. | |
| Poziom zapewnienia bezpieczeństwa | d | |
| Kategoria zgodnie z EN ISO 13849 | 3 | |
| Note | for 2-channel use and with suitable logic unit. | |
| Żywotność | 20 Rok(lata) | |
| Klasyfikacja bezpieczeństwa - Funkcja ryglowania | ||
| Performance Level, up to | e | |
| Note (Performance Level) | Information for the safety classification of the guard locking function is documented in the "Operating instructions" or in the "Operation and mounting" instructions. | |
| Dane mechaniczne | ||
| Żywotność mechaniczna, najmniejszy | 1 000 000 operacji | |
| Siła ryglowania zgodnie z EN ISO 14119 | 1 500 N | |
| Siła zatrzasku | 20 N | |
| Skok wymuszonego rozwarcia | 3,5 mm | |
| Positive break force per NC contact, minimum | 20 N | |
| Siła wymuszonego rozwarcia, minimalne | 20 N | |
| Szybkość najazdu, maksimum | 0,3 m/s | |
| Montaż | Śruby | |
| Wykonanie śrub mocujących | 3x M6 | |
| Tightening torque of the fastening screws for the housing cover, minimum | 0,8 Nm | |
| Tightening torque of the fastening screws for the housing cover, maximum | 0,8 Nm | |
| Mechanical data - Connection technique | ||
| Prowadzenie przewodów | 1 x M20 x 1,5 | |
| Konektor | Terminale śrubowe | |
| Przekrój kabla, minimalne | 1 x 0,5 mm2 | |
| Przekrój kabla, maksimum | 1 x 1,5 mm2 | |
| Uwaga (przekrój przyłącza) | Wszystkie odniesienia do przekroju przewodów uwzględniają końcówki kablowe. | |
| Dane mechaniczne - Wymiary | ||
| Długość czujnika | 41 mm | |
| Szerokość czujnika | 129 mm | |
| Wysokość czujnika | 92,5 mm | |
| Warunki otoczenia | ||
| Stopień ochrony | IP65,IP67 | |
| Ambient temperature | +0 ... +50 °C | |
| Uwaga (wilgotność względna) | zapobiegający skraplaniu,zapobiegający zamarzaniu | |
| Ambient conditions - Insulation values | ||
| Znamionowe napięcie izolacji | 250 VAC | |
| Znamionowe napięcie udarowe wytrzymywane | 2,5 kV | |
| Dane elektryczne | ||
| Znamionowy prąd cieplny | 4 A | |
| Znamionowe napięcie sterowania | 24 VDC | |
| Warunkowy znamionowy prąd zwarciowy wg EN 60947-5-1 | 1 000 A | |
| Elektryczny pobór mocy, maksimum | 8,5 W | |
| Zasada przełączania | Wolnoprzełączające | |
| Częstotliwość przełączania | 1 200 /h | |
| Materiał zestyków, elektrycznych | Srebro | |
| Dane elektryczne - wejście sterowania cewki | ||
| Magnet switch-on time | 100 % | |
| Test pulse duration, maximum | 5 ms | |
| Test pulse interval, minimum | 50 ms | |
| Dane elektryczne - zestyki bezpieczeństwa | ||
| Napięcie, kategoria użytkowania AC-15 | 230 VAC | |
| Prąd, kategoria użytkowania AC-15 | 4 A | |
| Napięcie, kategoria użytkowania DC-13 | 24 VDC | |
| Prąd, kategoria użytkowania DC-13 | 4 A | |
| Dane elektryczne - zestyki pomocnicze | ||
| Napięcie, kategoria użytkowania AC-15 | 230 VAC | |
| Prąd, kategoria użytkowania AC-15 | 4 A | |
| Napięcie, kategoria użytkowania DC-13 | 24 VDC | |
| Prąd, kategoria użytkowania DC-13 | 4 A | |
| Pozostałe dane | ||
| Uwaga (zastosowania aplikacyjne) | przesuwna osłona bezpieczeństwa,osłona zdejmowana,uchylna osłona bezpieczeństwa | |
| Zakres dostawy | ||
| Zakres dostawy | Actuator must be ordered separately. | |
