SHGV/ESS21S2/200/103 - 101205728

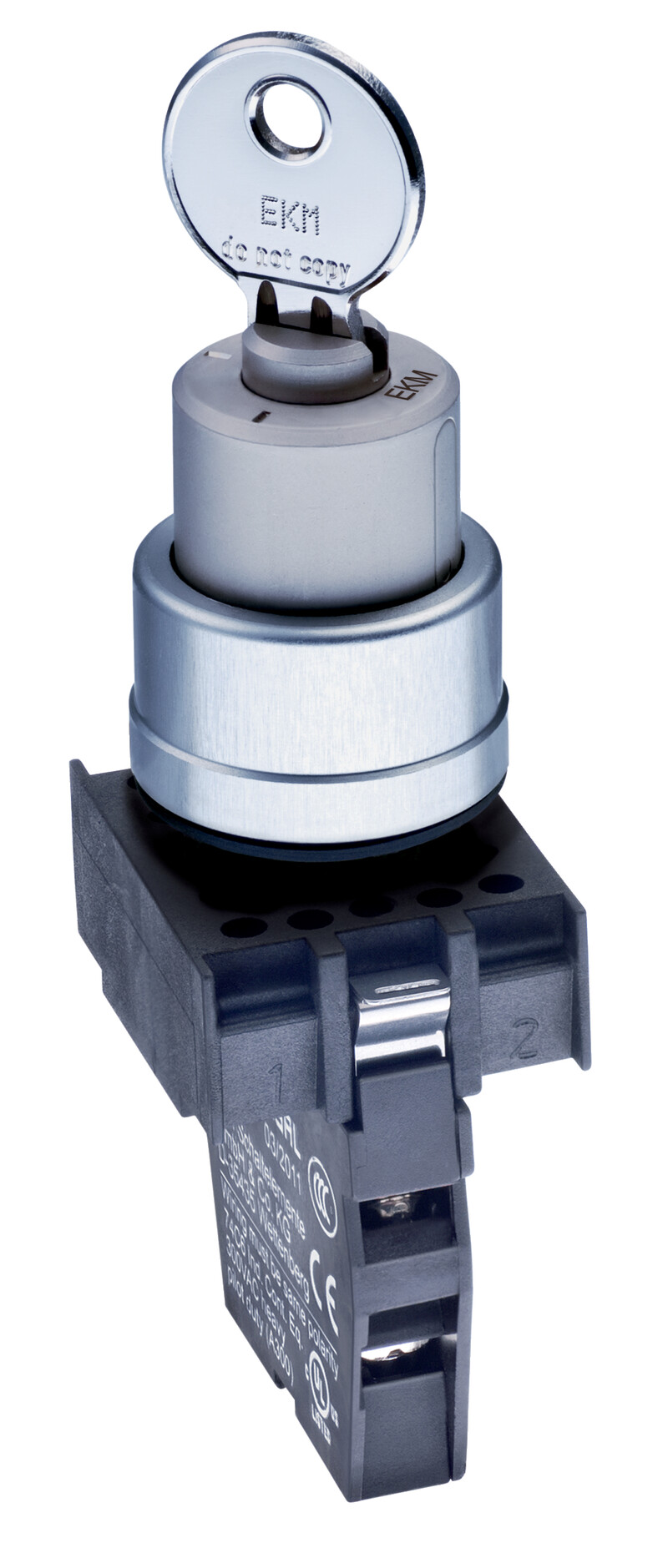

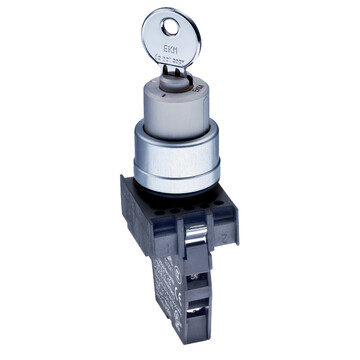

Przełącznik kluczykowy Schmersal z montażem kołnierzowym, IP65, obudowa z tworzywa wzmacnianego włóknem szklanym, 2 pozycje, element przełączający NC/NO, prąd cieplny 10A, napięcie izolacji 400V, żywotność mechaniczna 100 000 cykli.
Parametry produktu
Czas dostawy gdy brak na magazynie
2-4 tygodnie
Gwarancja
24
Producent
Opisy produktu
Najważniejsze parametry SHGV/ESS21S2/200/103 101205728
- Stosowanie w aplikacjach bez niebezpiecznego ruchu dobiegowego lub czasu wybiegu krótszego od czasu transferu klucza
- Możliwe wersje kompatybilne z systemem zamykania HS
- Przełącznik kluczowy z kołnierzem montażowym i elementem stykowym
Klucz zamówieniowy | ||
---|---|---|
Oznaczenie typu produktu | SHGV/ESS21S2/200/103 | |
Numer artykułu (Numer katalogowy) | 101205728 | |
EAN (European Article Number) | 4030661471877 | |
eCl@ss number, version 12.0 | 27-37-12-43 | |
eCl@ss number, version 11.0 | 27-37-12-43 | |
Numer eCl@ss, wersja 9.0 | 27-37-12-43 | |
ETIM number, version 7.0 | EC001029 | |
ETIM number, version 6.0 | EC001029 | |
Certyfikaty - Normy | ||
Certyfikaty | ||
Certyfikaty | ||
Właściwości ogólne | ||
Normy | EN IEC 62061,EN ISO 14119,EN IEC 60947-5-1,EN IEC 60947-5-3,EN IEC 60947-5-5,EN IEC 60204-1,EN IEC 60947-1 | |
Wykonanie | Klucz - Przełącznik - Montaż na płycie przedniej | |
Warunki montażu (mechaniczne) | dowolnie | |
Typ uszczelnienia | Membrana,Uszczelki wargowe,Uszczelki kształtowe | |
Materiał obudowy | Tworzywo sztuczne, tworzywo termoplastyczne wzmocnione włóknem szklanym, samogasnące | |
Materiał stacyjki | Stal | |
Materiał pierścienia przedniego | Aluminium | |
Kolor zamka kluczykowego | Srebro | |
Kolor styku | Czarne | |
Kolor pierścienia przedniego | Srebro | |
Kolor główki klucza | Srebro | |
Ciężar brutto | 136 g | |
Dane ogólne - właściwości | ||
Z zatrzaskiwaniem | Tak | |
Pełna izolacja | Tak | |
Liczba zestyków pomocniczych | 1 | |
Liczba, Trzpieni ruchomych | 1 | |
Liczba pozycji wyłącznika | 2 | |
Dane mechaniczne | ||
Odryglowanie | Odblokowanie przez obrót | |
Pozycja, w której możliwe jest wyjęcie klucza | Pozycja I,90° | |
Pozycja zatrzaskiwania | prawe | |
Żywotność mechaniczna, najmniejszy | 100 000 operacji | |
Montaż | kołnierz montażowy | |
Moment dokręcania śruby | 0,6 Nm | |
Numer kluczyka | 200 | |
Mechanical data - Connection technique | ||
Konektor | Połączenie śrubowe M20 x 1.5 | |
Przekrój kabla, minimalne | 0,5 mm2, sztywny,0,5 mm2, elastyczny | |
Przekrój kabla, maksimum | 2,5 mm2, sztywny,2,5 mm2, elastyczny | |
Uwaga (przekrój przyłącza) | Wszystkie odniesienia do przekroju przewodów uwzględniają końcówki kablowe. | |
Moment dokręcania zacisków | 1 Nm | |
Dane mechaniczne - Wymiary | ||
Długość x Szerokość x Wysokość | Wysokość z kluczem (i elementem polowym): 60 mm (119 mm) | |
Średnica pierścienia przedniego | 29,5 mm | |
średnica zamka bębenkowego | 22 mm | |
Mounting diameter | 22,3 mm | |
Grubość płyty przedniej, minimum | 1 mm | |
Grubość płyty przedniej, maksimum | 6 mm | |
Odstęp | 40 x 50 mm | |
Warunki otoczenia | ||
Stopień ochrony | IP65 | |
Stopień ochrony rozdzielni | IP40 | |
Stopień ochrony zacisków lub przyłączy | IP20 | |
Ambient temperature | -25 ... +75 °C | |
odporność na uderzenie | 110 g / 4 ms | |
odporność na wibracje | Odporność na wstrząsy: 20 g / 10 … 200 Hz | |
Ambient conditions - Insulation values | ||
Znamionowe napięcie izolacji | 400 V | |
Dane elektryczne | ||
Znamionowy prąd cieplny | 10 A | |
Kategoria użytkowania AC-15 | 230 VAC | |
Kategoria użytkowania AC-15 | 8 A | |
Kategoria użytkowania DC-13 | 24 VDC | |
Kategoria użytkowania DC-13 | 5 A | |
Odpowiedni dla niskich napięć | ? 5 V / ? 3,2 mA | |
Element przełączający | zestyk (NC), zestyk (NO) | |
Zasada przełączania | Wolnoprzełączające | |
Czas przełączania, maksimum | 5 ms | |
Częstotliwość przełączania | 5 /h | |
Materiał zestyków, elektrycznych | Srebro |
