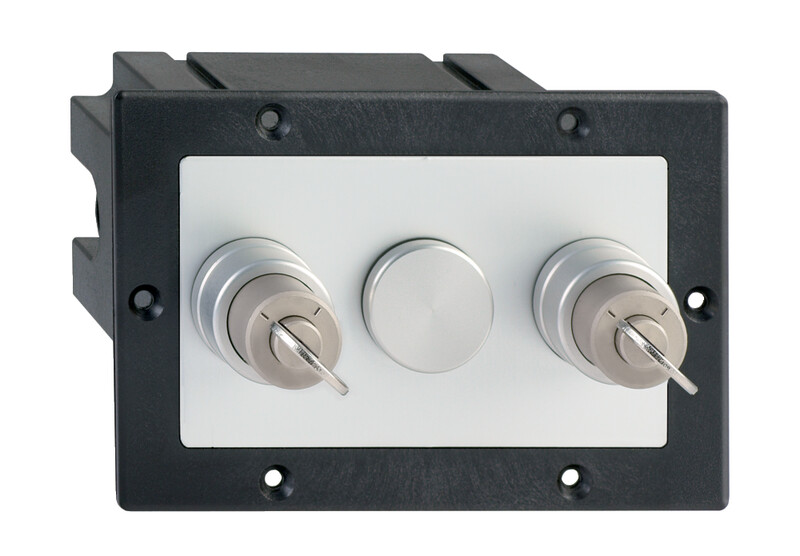

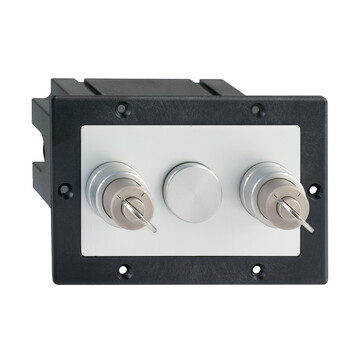

SVE2/101/101-24VDC - 101197294
Elektromechaniczny przełącznik kluczowy Schmersal, 2 pozycje klucza, 2 styki bezpieczeństwa, obudowa IP65, napięcie sterowania 24 VDC, prąd znamionowy 4 A, zestyki srebrne, zwolnienie ręczne, ryglowanie sprężynowe.
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2-4 tygodnie
Gwarancja
24
Producent
Opisy produktu
Najważniejsze parametry SVE2/101/101-24VDC 101197294
- Obudowa z tworzywa termoplastycznego
- Klasa ochrony IP65
| Klucz zamówieniowy | ||
|---|---|---|
| Oznaczenie typu produktu | SVE2/101/101-24VDC | |
| Numer artykułu (Numer katalogowy) | 101197294 | |
| EAN (European Article Number) | 4030661530079 | |
| eCl@ss number, version 12.0 | 27-37-12-43 | |
| eCl@ss number, version 11.0 | 27-37-12-43 | |
| Numer eCl@ss, wersja 9.0 | 27-37-12-43 | |
| ETIM number, version 7.0 | EC001029 | |
| ETIM number, version 6.0 | EC001029 | |
| Certyfikaty - Normy | ||
| Certyfikaty | ||
| Certyfikaty | ||
| Właściwości ogólne | ||
| Normy | EN IEC 62061,EN ISO 14119,EN IEC 60947-5-1,EN IEC 60947-5-3,EN IEC 60947-5-5,EN IEC 60204-1,EN IEC 60947-1 | |
| Zasada działania | elektromechaniczne | |
| Materiał obudowy | Tworzywo sztuczne, tworzywo termoplastyczne wzmocnione włóknem szklanym, samogasnące | |
| Kolor obudowy | Czarne,Srebro | |
| Kolor klucza | Srebro | |
| Kolor główki klucza | Srebro | |
| Ciężar brutto | 890 g | |
| Dane ogólne - właściwości | ||
| Ryglowanie sprężyną | Tak | |
| Zwolnienie ręczne | Tak | |
| Liczba zestyków pomocniczych | 3 | |
| Ilość przełącznik kluczykowy | 2 | |
| Liczba zestyków bezpieczeństwa | 2 | |
| Klasyfikacja | ||
| Normy, przepisy | EN ISO 13849-1 | |
| Żywotność | 20 Rok(lata) | |
| Klasyfikacja bezpieczeństwa - Wyjścia bezpieczne | ||
| B10D Zestyk normalnie zamknięty (NC) | 100 000 operacji | |
| Dane mechaniczne | ||
| Pozycja przełącznika kluczowego | lewe,prawe | |
| Żywotność mechaniczna, najmniejszy | 100 000 operacji | |
| Numer kluczyka | 101 | |
| Mechanical data - Connection technique | ||
| Konektor | Połączenie śrubowe M20 x 1.5 | |
| Przekrój kabla, minimalne | 0,25 mm2 | |
| Przekrój kabla, maksimum | 2,5 mm2 | |
| Uwaga (przekrój przyłącza) | Wszystkie odniesienia do przekroju przewodów uwzględniają końcówki kablowe. | |
| Dane mechaniczne - Wymiary | ||
| Długość czujnika | 144 mm | |
| Szerokość czujnika | 96 mm | |
| Wysokość czujnika | 169 mm | |
| Warunki otoczenia | ||
| Stopień ochrony | IP20,IP65 | |
| Ambient temperature | +0 ... +50 °C | |
| Ambient conditions - Insulation values | ||
| Znamionowe napięcie izolacji | 250 VAC | |
| Znamionowe napięcie udarowe wytrzymywane | 2,5 kV | |
| Dane elektryczne | ||
| Znamionowy prąd cieplny | 4 A | |
| Znamionowe napięcie sterowania | 24 VDC | |
| Kategoria użytkowania AC-15 | 230 VAC | |
| Kategoria użytkowania AC-15 | 4 A | |
| Kategoria użytkowania DC-13 | 24 VDC | |
| Kategoria użytkowania DC-13 | 4 A | |
| Elektryczny pobór mocy, maksimum | 8,5 W | |
| Element przełączający | zestyk (NO), zestyk (NC) | |
| Zasada przełączania | Wolnoprzełączające | |
| Materiał zestyków, elektrycznych | Srebro | |
| Zakres dostawy | ||
| Zakres dostawy | Klucz i trójkątne narzędzie wchodzi w zakres dostawy (wraz z 1 kluczem awaryjnym): klucz i trójkątne narzędzie wchodzi w zakres dostawy (wraz z 1 kluczem awaryjnym) | |
| Note | ||
| Uwaga (informacje ogólne) | Patrz ilustracja: Sposób działania: Klucz 1-3 w poz. 1. Magnes niezasilony: przełącznik kluczowy zablokowany, zestyki NC zamknięte, wyjęcie klucza zablokowane<br>Klucz 1-3 w poz. 1. Magnes zasilony, zestyk NC otwarty: przełącznik kluczowy odblokowany, zestyki NC zamknięte, wyjęcie klucza zablokowane<br>Klucz 1-3 w poz. 2. Magnes zasilony, zestyk NC otwarty: przełącznik kluczowy odblokowany, zestyki NC otwarte, wyjęcie klucza odblokowane<br><br>Trójkątne narzędzie do zwolnienia ręcznego w Poz. 4: przełącznik kluczowy odblokowany mechanicznie, Magnet außer Funktion, Öffnerkontakt geöffnet<br>Dreikantwerkzeug für Hilfsentriegelung in Pos.4: Magnet in Funktion | |
