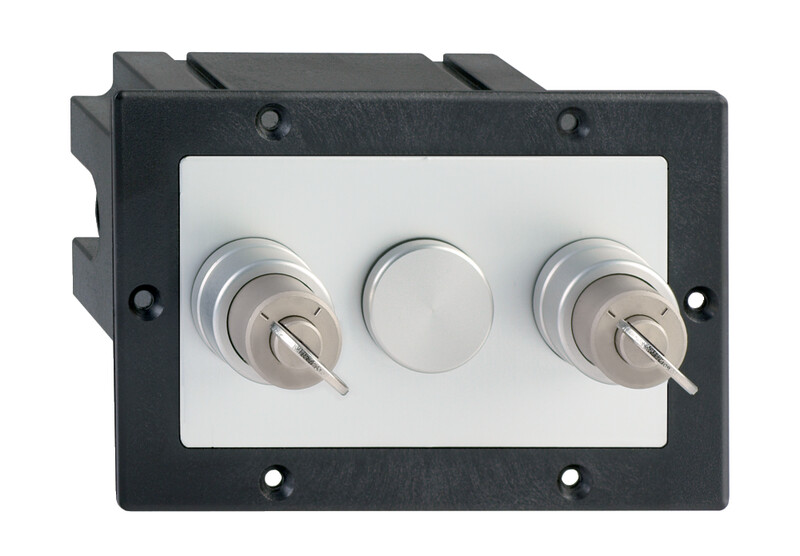

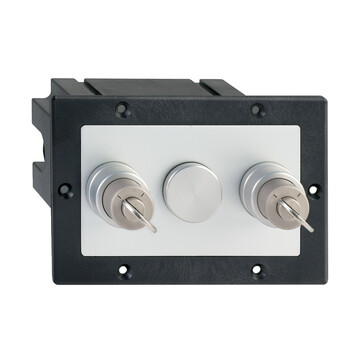

SVE2/200/200-24VDC - 101197319

Elektromechaniczny przełącznik kluczowy Schmersal, 2 pozycje klucza, 2 styki bezpieczeństwa, obudowa IP65, napięcie sterowania 24 VDC, styki srebrne, wolnoprzełączające, ryglowanie sprężynowe, zwolnienie ręczne.


Dodaj do porównania Usuń z porównania

406,95 €

500,55 € z podatkiem VAT

Produkt na zamówienie
Wysyłka w ciągu: 2-4 tygodnie
Darmowy odbiór lub wysyłka DHL od 20,00 zł
Zakup na fakturę lub płatność za pobraniem
Masz pytanie lub potrzebujesz porady?
+48 32 614 09 17

Parametry produktu

Czas dostawy gdy brak na magazynie
2-4 tygodnie
Gwarancja
24
Producent

Opisy produktu

Najważniejsze parametry SVE2/200/200-24VDC 101197319

  • Obudowa z tworzywa termoplastycznego
  • Klasa ochrony IP65
Klucz zamówieniowy
Oznaczenie typu produktu SVE2/200/200-24VDC
Numer artykułu (Numer katalogowy) 101197319
EAN (European Article Number) 4030661600000
eCl@ss number, version 12.0 27-37-12-43
eCl@ss number, version 11.0 27-37-12-43
Numer eCl@ss, wersja 9.0 27-37-12-43
ETIM number, version 7.0 EC001029
ETIM number, version 6.0 EC001029
Certyfikaty - Normy
Certyfikaty
Certyfikaty
Właściwości ogólne
Normy EN IEC 62061,EN ISO 14119,EN IEC 60947-5-1,EN IEC 60947-5-3,EN IEC 60947-5-5,EN IEC 60204-1,EN IEC 60947-1
Zasada działania elektromechaniczne
Materiał obudowy Tworzywo sztuczne, tworzywo termoplastyczne wzmocnione włóknem szklanym, samogasnące
Kolor obudowy Czarne,Srebro
Kolor klucza Srebro
Kolor główki klucza Srebro
Ciężar brutto 890 g
Dane ogólne - właściwości
Ryglowanie sprężyną Tak
Zwolnienie ręczne Tak
Liczba zestyków pomocniczych 3
Ilość przełącznik kluczykowy 2
Liczba zestyków bezpieczeństwa 2
Klasyfikacja
Normy, przepisy EN ISO 13849-1
Żywotność 20 Rok(lata)
Klasyfikacja bezpieczeństwa - Wyjścia bezpieczne
B10D Zestyk normalnie zamknięty (NC) 100 000 operacji
Dane mechaniczne
Pozycja przełącznika kluczowego lewe,prawe
Żywotność mechaniczna, najmniejszy 100 000 operacji
Numer kluczyka 200
Mechanical data - Connection technique
Konektor Połączenie śrubowe M20 x 1.5
Przekrój kabla, minimalne 0,25 mm2
Przekrój kabla, maksimum 2,5 mm2
Uwaga (przekrój przyłącza) Wszystkie odniesienia do przekroju przewodów uwzględniają końcówki kablowe.
Dane mechaniczne - Wymiary
Długość czujnika 144 mm
Szerokość czujnika 96 mm
Wysokość czujnika 169 mm
Warunki otoczenia
Stopień ochrony IP20,IP65
Ambient temperature +0 ... +50 °C
Ambient conditions - Insulation values
Znamionowe napięcie izolacji 250 VAC
Znamionowe napięcie udarowe wytrzymywane 2,5 kV
Dane elektryczne
Znamionowy prąd cieplny 4 A
Znamionowe napięcie sterowania 24 VDC
Kategoria użytkowania AC-15 230 VAC
Kategoria użytkowania AC-15 4 A
Kategoria użytkowania DC-13 24 VDC
Kategoria użytkowania DC-13 4 A
Elektryczny pobór mocy, maksimum 8,5 W
Element przełączający zestyk (NO), zestyk (NC)
Zasada przełączania Wolnoprzełączające
Materiał zestyków, elektrycznych Srebro
Zakres dostawy
Zakres dostawy Klucz i trójkątne narzędzie wchodzi w zakres dostawy (wraz z 1 kluczem awaryjnym): klucz i trójkątne narzędzie wchodzi w zakres dostawy (wraz z 1 kluczem awaryjnym)
Note
Uwaga (informacje ogólne) Patrz ilustracja: Sposób działania: Klucz 1-3 w poz. 1. Magnes niezasilony: przełącznik kluczowy zablokowany, zestyki NC zamknięte, wyjęcie klucza zablokowane<br>Klucz 1-3 w poz. 1. Magnes zasilony, zestyk NC otwarty: przełącznik kluczowy odblokowany, zestyki NC zamknięte, wyjęcie klucza zablokowane<br>Klucz 1-3 w poz. 2. Magnes zasilony, zestyk NC otwarty: przełącznik kluczowy odblokowany, zestyki NC otwarte, wyjęcie klucza odblokowane<br><br>Trójkątne narzędzie do zwolnienia ręcznego w Poz. 4: przełącznik kluczowy odblokowany mechanicznie, Magnet außer Funktion, Öffnerkontakt geöffnet<br>Dreikantwerkzeug für Hilfsentriegelung in Pos.4: Magnet in Funktion
