M. 250-22Z-1224 - 101083514

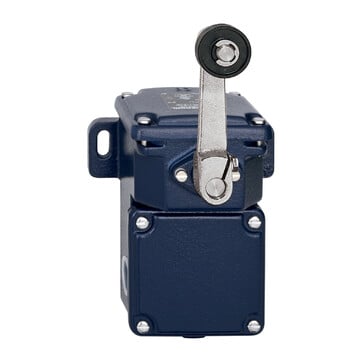

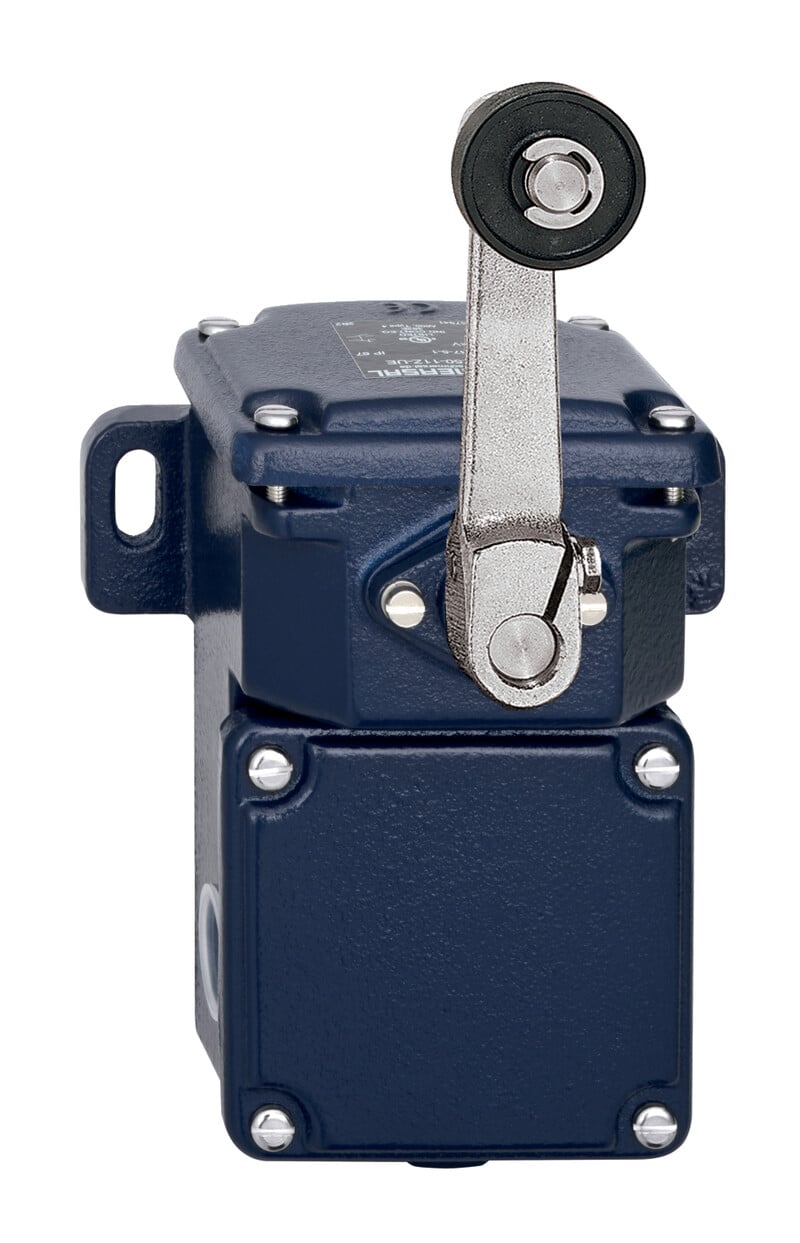

Mechaniczny wyłącznik pozycyjny Schmersal, korpus z żeliwa ocynkowanego, 2 styki NC, 2 NO, IP65/IP66/IP67, prąd 16A, działanie migowe, przekrój kabla max 2,5mm2, 2 x M25x1,5.
Parametry produktu
Opisy produktu
Najważniejsze parametry M. 250-22Z-1224 <strong>101083514</strong>
<ul>
<li>2 Zestyki</li>
<li>Obudowa metalowa</li>
</ul><table class="standard enum">
<tbody>
<tr><th colspan="3">Klucz zamówieniowy</th></tr><tr><td colspan="2">Oznaczenie typu produktu</td><td>M. 250-22Z-1224</td></tr><tr><td colspan="2">Numer artykułu (Numer katalogowy)</td><td>101083514</td></tr><tr><td colspan="2">EAN (European Article Number)</td><td>4030661002415</td></tr><tr><td colspan="2">eCl@ss number, version 12.0</td><td>27-27-06-01</td></tr><tr><td colspan="2">eCl@ss number, version 11.0</td><td>27-27-06-01</td></tr><tr><td colspan="2">Numer eCl@ss, wersja 9.0</td><td>27-27-06-01</td></tr><tr><td colspan="2">ETIM number, version 7.0</td><td>EC000030</td></tr><tr><td colspan="2">ETIM number, version 6.0</td><td>EC000030</td></tr><tr><th colspan="3">Certyfikaty - Normy</th></tr><tr><td colspan="2">Certyfikaty</td><td></td></tr><tr><td colspan="2">Certyfikaty</td><td></td></tr><tr><th colspan="3">Właściwości ogólne</th></tr><tr><td colspan="2">Normy</td><td>EN IEC 60947-5-1</td></tr><tr><td colspan="2">Materiał obudowy</td><td>Żeliwo szare, ocynkowane</td></tr><tr><td colspan="2">Materiał powłoki obudowy</td><td>malowane</td></tr><tr><td colspan="2">Ciężar brutto</td><td>4 405 g</td></tr><tr><th colspan="3">Dane ogólne - właściwości</th></tr><tr><td colspan="2">Liczba zestyków NC</td><td>2</td></tr><tr><td colspan="2">Liczba zestyków NO</td><td>2</td></tr><tr><th colspan="3">Klasyfikacja bezpieczeństwa - Wyjścia bezpieczne</th></tr><tr><td colspan="2">B10D Zestyk normalnie zamknięty (NC)</td><td>2 000 000 operacji</td></tr><tr><th colspan="3">Dane mechaniczne</th></tr><tr><td colspan="2">Żywotność mechaniczna, najmniejszy</td><td>5 000 000 operacji</td></tr><tr><td colspan="2">Energia uderzenia, maksimum</td><td>7 J</td></tr><tr><td colspan="2">Rozwarcie styków</td><td>2 x 2,5 mm</td></tr><tr><td colspan="2">Szybkość najazdu, maksimum</td><td>3 m/s</td></tr><tr><td colspan="2">Uwaga (prędkość aktywacji)</td><td>Prędkość najazdu przy kącie najazdu 30° w stosunku do osi wyłącznika</td></tr><tr><th colspan="3">Mechanical data - Connection technique</th></tr><tr><td colspan="2">Prowadzenie przewodów</td><td>2 x M25 x 1,5</td></tr><tr><td colspan="2">Przekrój kabla, maksimum</td><td>2,5 mm2</td></tr><tr><td colspan="2">Uwaga (przekrój przyłącza)</td><td>Wszystkie odniesienia do przekroju przewodów uwzględniają końcówki kablowe.</td></tr><tr><td colspan="2">Przyłącze (mechaniczne)</td><td>połączenie śrubowe</td></tr><tr><th colspan="3">Warunki otoczenia</th></tr><tr><td colspan="2">Stopień ochrony</td><td>IP65,IP66,IP67</td></tr><tr><td colspan="2">Ambient temperature</td><td>-20 ... +60 °C</td></tr><tr><th colspan="3">Ambient conditions - Insulation values</th></tr><tr><td colspan="2">Znamionowe napięcie udarowe wytrzymywane</td><td>4 kV</td></tr><tr><th colspan="3">Dane elektryczne</th></tr><tr><td colspan="2">Znamionowy prąd cieplny</td><td>16 A</td></tr><tr><td colspan="2">Warunkowy znamionowy prąd zwarciowy wg EN 60947-5-1</td><td>1 000 A</td></tr><tr><td colspan="2">Zasada przełączania</td><td>Działanie migowe</td></tr><tr><td colspan="2">Czas przełączania, maksimum</td><td>5 ms</td></tr><tr><td colspan="2">Częstotliwość przełączania</td><td>3 000 /h</td></tr><tr><td colspan="2">Czas przełączania, maksimum</td><td>35 ms</td></tr><tr><td colspan="2">Materiał zestyków, elektrycznych</td><td>pozłacane srebro</td></tr><tr><th colspan="3">Dane elektryczne - zestyki</th></tr><tr><td colspan="2">Napięcie, kategoria użytkowania AC-15</td><td>400 VAC</td></tr><tr><td colspan="2">Prąd, kategoria użytkowania AC-15</td><td>4 A</td></tr>
</tbody>
</table>
