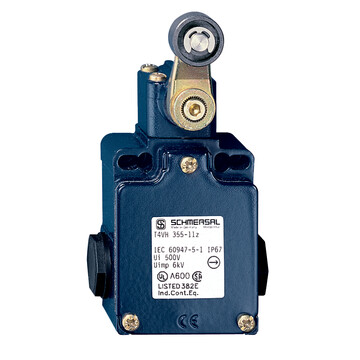

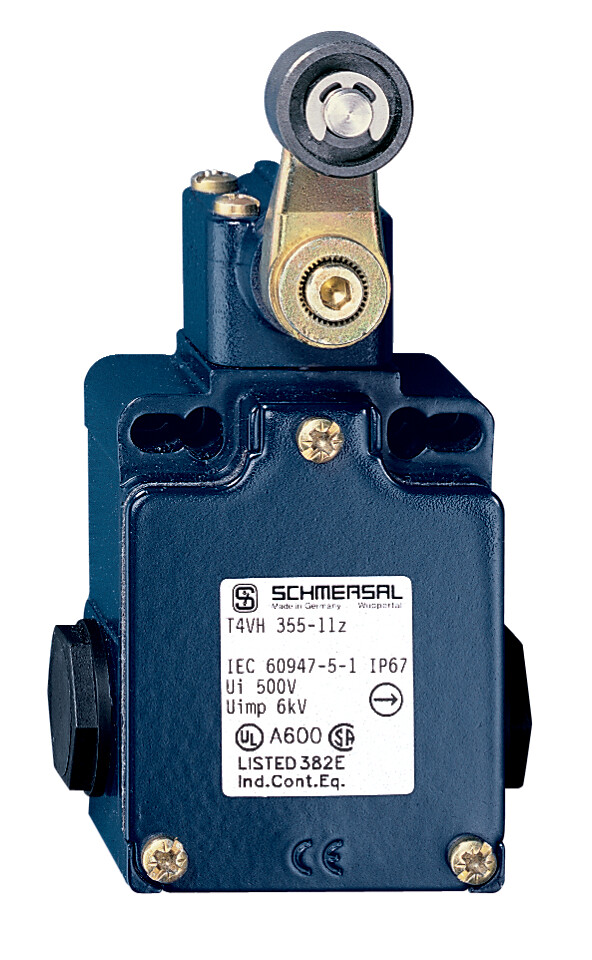

EX-Z4VH 355-02Z-3G/D - 101208072

Wyłącznik pozycyjny Schmersal do stref Ex 2 i 22, dźwignia z rolką i funkcją migową, metalowa obudowa IP67, 40,5×76×60,6 mm, 2 styki NC, prąd 10 A, 3 wejścia kablowe, głowica obrotowa.


Dodaj do porównania Usuń z porównania

88,30 €

108,61 € z podatkiem VAT

Produkt na zamówienie
Wysyłka w ciągu: 2-4 tygodnie
Darmowy odbiór lub wysyłka DHL od 20,00 zł
Zakup na fakturę lub płatność za pobraniem
Masz pytanie lub potrzebujesz porady?
+48 32 614 09 17

Parametry produktu

Czas dostawy gdy brak na magazynie
2-4 tygodnie
Gwarancja
24
Producent

Opisy produktu

Najważniejsze parametry EX-Z4VH 355-02Z-3G/D <strong>101208072</strong>
<ul>
<li>Działanie migowe ze stałym naciskiem zestyków do punktu przełączania</li>
<li>Obudowa metalowa</li>
<li>Dobra odporność na oleje i benzynę lakową</li>
<li>66,7 mm x 76 mm x 38 mm</li>
<li>Głowicę można obracać o 4 x 90°</li>
<li>Dostawa obejmuje gwintowane dławicę i korek z certyfikatami Ex</li>
<li>Szczegóły montażu wg EN 50041</li>
<li>3 wloty kablowe M 20 x 1.5</li>
</ul><table class="standard enum">
<tbody>
<tr><th colspan="3">Klucz zamówieniowy</th></tr><tr><td colspan="2">Oznaczenie typu produktu</td><td>EX-Z4VH 355-02Z-3G/D</td></tr><tr><td colspan="2">Numer artykułu (Numer katalogowy)</td><td>101208072</td></tr><tr><td colspan="2">EAN (European Article Number)</td><td>4030661373331</td></tr><tr><td colspan="2">eCl@ss number, version 12.0</td><td>27-27-26-01</td></tr><tr><td colspan="2">eCl@ss number, version 11.0</td><td>27-27-26-01</td></tr><tr><td colspan="2">Numer eCl@ss, wersja 9.0</td><td>27-27-26-01</td></tr><tr><td colspan="2">ETIM number, version 7.0</td><td>EC000030</td></tr><tr><td colspan="2">ETIM number, version 6.0</td><td>EC000030</td></tr><tr><th colspan="3">Certyfikaty - Normy</th></tr><tr><td colspan="2">Certyfikaty</td><td></td></tr><tr><td colspan="2">Certyfikaty</td><td></td></tr><tr><th colspan="3">Ochrona przeciwwybuchowa</th></tr><tr><td colspan="2">Ochrona przeciwwybuchowa: Przepisy</td><td>EN IEC 60079-0,EN IEC 60079-15,EN 60079-31</td></tr><tr><td colspan="2">Strefy ochrony przeciwwybuchowej</td><td>2,22</td></tr><tr><td colspan="2">Kategoria ochrony przeciwwybuchowej</td><td>3G,3D</td></tr><tr><td colspan="2">Oznakowanie ochrony przeciwwybuchowej</td><td>&lt;span class="symbol"&gt;D&lt;/span&gt; II 3G Ex nC IIC T5 Gc X,&lt;span class="symbol"&gt;D&lt;/span&gt; II 3D Ex tc IIIC T90°C Dc X</td></tr><tr><td colspan="2">Deklaracja producenta</td><td>ATEX Strefa 2 i 22</td></tr><tr><th colspan="3">Właściwości ogólne</th></tr><tr><td colspan="2">Normy</td><td>BG-GS-ET-15,EN IEC 60947-5-1</td></tr><tr><td colspan="2">Obudowa</td><td>Budowa znormalizowana</td></tr><tr><td colspan="2">Typ napędu zgodnie z DIN EN 50041</td><td>A</td></tr><tr><td colspan="2">Materiał obudowy</td><td>odlew ze stopów lekkich</td></tr><tr><td colspan="2">Materiał powłoki obudowy</td><td>malowane</td></tr><tr><td colspan="2">Materiał dźwigni</td><td>Metal</td></tr><tr><td colspan="2">Ciężar brutto</td><td>345 g</td></tr><tr><th colspan="3">Dane ogólne - właściwości</th></tr><tr><td colspan="2">Funkcje bezpieczeństwa</td><td>Tak</td></tr><tr><td colspan="2">Liczba zestyków bezpieczeństwa</td><td>2</td></tr><tr><th colspan="3">Klasyfikacja</th></tr><tr><td colspan="2">Normy, przepisy</td><td>EN ISO 13849-1</td></tr><tr><td colspan="2">Żywotność</td><td>20 Rok(lata)</td></tr><tr><th colspan="3">Klasyfikacja bezpieczeństwa - Wyjścia bezpieczne</th></tr><tr><td colspan="2">B10D Zestyk normalnie zamknięty (NC)</td><td>20 000 000 operacji</td></tr><tr><th colspan="3">Dane mechaniczne</th></tr><tr><td colspan="2">Element aktywujący</td><td>Dźwignia z rolką </td></tr><tr><td colspan="2">Materiał rolki</td><td>Tworzywo</td></tr><tr><td colspan="2">Żywotność mechaniczna, najmniejszy</td><td>30 000 000 operacji</td></tr><tr><td colspan="2">Energia uderzenia, maksimum</td><td>1 J</td></tr><tr><td colspan="2">Szybkość najazdu, maksimum</td><td>2,5 m/s</td></tr><tr><td colspan="2">Uwaga (prędkość aktywacji)</td><td>Prędkość najazdu przy kącie najazdu 30° w stosunku do osi wyłącznika</td></tr><tr><td colspan="2">Uwaga (Czas przełączania)</td><td>Czas drgania zestyków odpowiednio do prędkości aktywacji</td></tr><tr><td colspan="2">Moment aktywujący, minimalne</td><td>0,3 Nm</td></tr><tr><th colspan="3">Mechanical data - Connection technique</th></tr><tr><td colspan="2">Konektor</td><td>Połączenie śrubowe M20 x 1.5</td></tr><tr><td colspan="2">Przekrój przewodu dławiczek, najmniejszy</td><td>7 mm</td></tr><tr><td colspan="2">Przekrój przewodu dławiczek, maksimum</td><td>12 mm</td></tr><tr><td colspan="2">Przekrój kabla, minimalne</td><td>0,75 mm2</td></tr><tr><td colspan="2">Przekrój kabla, maksimum</td><td>2,5 mm2</td></tr><tr><td colspan="2">Uwaga (przekrój przyłącza)</td><td>Wszystkie odniesienia do przekroju przewodów uwzględniają końcówki kablowe.</td></tr><tr><td colspan="2">Przekrój żyły</td><td>13 AWG</td></tr><tr><th colspan="3">Dane mechaniczne - Wymiary</th></tr><tr><td colspan="2">Długość czujnika</td><td>60,6 mm</td></tr><tr><td colspan="2">Szerokość czujnika</td><td>40,5 mm</td></tr><tr><td colspan="2">Wysokość czujnika</td><td>134 mm</td></tr><tr><th colspan="3">Warunki otoczenia</th></tr><tr><td colspan="2">Stopień ochrony</td><td>IP67</td></tr><tr><td colspan="2">Ambient temperature</td><td>-20 ... +60 °C</td></tr><tr><th colspan="3">Ambient conditions - Insulation values</th></tr><tr><td colspan="2">Znamionowe napięcie izolacji</td><td>500 V</td></tr><tr><td colspan="2">Znamionowe napięcie udarowe wytrzymywane</td><td>6 kV</td></tr><tr><th colspan="3">Dane elektryczne</th></tr><tr><td colspan="2">Znamionowy prąd cieplny</td><td>10 A</td></tr><tr><td colspan="2">Kategoria użytkowania AC-15</td><td>230 VAC</td></tr><tr><td colspan="2">Kategoria użytkowania AC-15</td><td>4 A</td></tr><tr><td colspan="2">Kategoria użytkowania DC-13</td><td>24 VDC</td></tr><tr><td colspan="2">Kategoria użytkowania DC-13</td><td>1 A</td></tr><tr><td colspan="2">Element przełączający</td><td>Zestyk normalnie zamkniety (NC)</td></tr><tr><td colspan="2">Zasada przełączania</td><td>Działanie migowe</td></tr><tr><td colspan="2">Częstotliwość przełączania</td><td>5 000 /h</td></tr><tr><td colspan="2">Czas przełączania, maksimum</td><td>2 ms</td></tr><tr><td colspan="2">Materiał zestyków, elektrycznych</td><td>Srebro</td></tr>
</tbody>
</table>
