MJ 064-04Y - 101056948

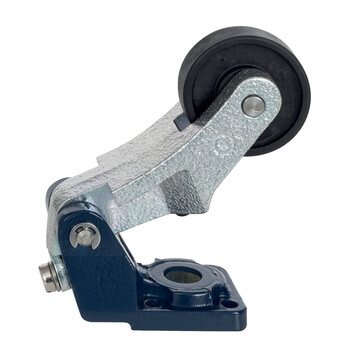

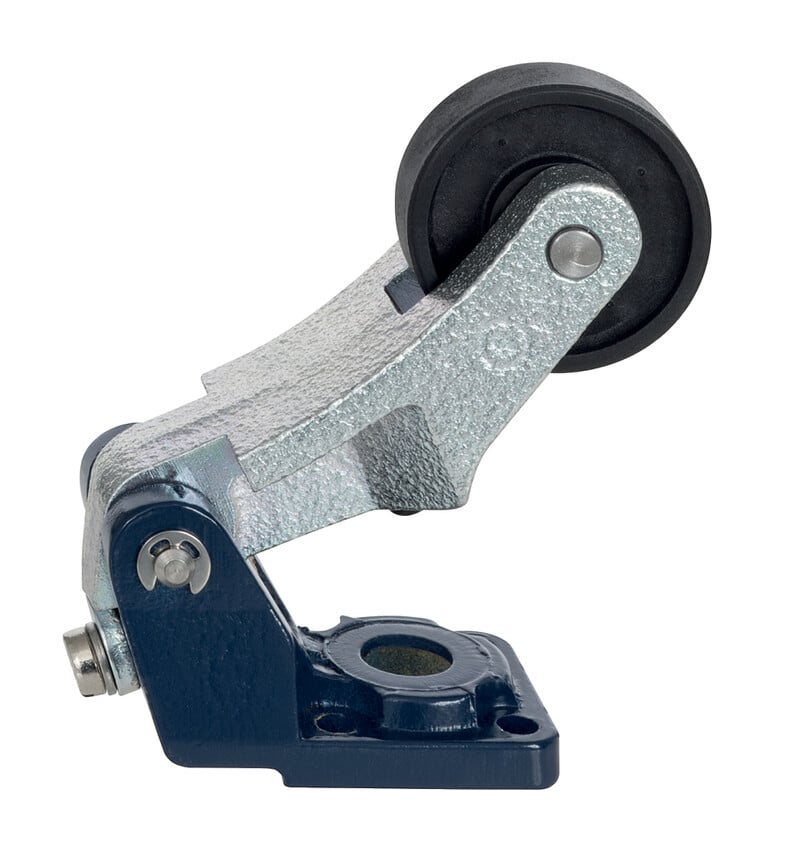

Mechaniczny wyłącznik pozycyjny Schmersal, dźwignia najazdowa z rolką tworzywową, żeliwo ocynkowane, 4 styki NC, prąd 25A, ochrona IP65, głowica obracana 4x90°, długość czujnika 149mm.

MJ 064-04Y - 101056948

Dodaj do porównania Usuń z porównania
Produkt na zamówienie
Wysyłka w ciągu: 2-4 tygodnie
lub Zadzwoń +48 32 614 09 17

Parametry produktu

Czas dostawy gdy brak na magazynie
2-4 tygodnie
Gwarancja
24
Producent

Opisy produktu

Najważniejsze parametry MJ 064-04Y 101056948

  • Obudowa metalowa
  • 184 mm x 111 mm x 149 mm (Trzpień z kulką z przodu)
  • 2 wloty kablowe M 25 x 1.5
  • 3 lub 4 Zestyki
  • Głowicę można obracaćo 4 x 90°
Klucz zamówieniowy
Oznaczenie typu produktu MJ 064-04Y
Numer artykułu (Numer katalogowy) 101056948
EAN (European Article Number) 4030661022666
eCl@ss number, version 12.0 27-27-06-01
eCl@ss number, version 11.0 27-27-06-01
Numer eCl@ss, wersja 9.0 27-27-06-01
ETIM number, version 7.0 EC000030
ETIM number, version 6.0 EC000030
Certyfikaty - Normy
Certyfikaty
Certyfikaty
Właściwości ogólne
Normy EN IEC 60947-5-1
Zasada działania mechaniczne
Kształt popychacza Rolka
Materiał obudowy Żeliwo szare, ocynkowane
Materiał powłoki obudowy malowane
Ciężar brutto 3 860 g
Dane ogólne - właściwości
Liczba zestyków NC 4
Klasyfikacja bezpieczeństwa - Wyjścia bezpieczne
B10D Zestyk normalnie zamknięty (NC) 2 000 000 operacji
Dane mechaniczne
Element aktywujący Dźwignia najazdowa z rolką
Materiał rolki Tworzywo
Żywotność mechaniczna, najmniejszy 30 000 operacji
Kąt aktywacji, od lewej strony 30 °
Kąt aktywacji, od prawej strony 45 °
Rozwarcie styków 2 x 4 mm
Szybkość najazdu, minimalne 600 mm/min
Szybkość najazdu, maksimum 1 m/s
Uwaga (prędkość aktywacji) Prędkość najazdu pod kątem, poprzecznie do osi wyłącznika
Mechanical data - Connection technique
Konektor Połączenie śrubowe M20 x 1.5
Przekrój kabla, minimalne 1,5 mm2
Przekrój kabla, maksimum 4 mm2
Uwaga (przekrój przyłącza) Wszystkie odniesienia do przekroju przewodów uwzględniają końcówki kablowe.
Przekrój żyły 11 AWG
Dane mechaniczne - Wymiary
Długość czujnika 149 mm
Wysokość czujnika 90 mm
Szerokość rolki 9 mm
Średnica rolki 36 mm
Warunki otoczenia
Stopień ochrony IP65
Ambient temperature -30 ... +90 °C
Ambient conditions - Insulation values
Znamionowe napięcie izolacji 500 V
Znamionowe napięcie udarowe wytrzymywane 6 kV
Dane elektryczne
Znamionowy prąd cieplny 25 A
Kategoria użytkowania AC-15 400 VAC
Kategoria użytkowania AC-15 25 A
Element przełączający Zestyk normalnie zamkniety (NC)
Uwaga (element przełączający) z podwójną przerwą,galwanicznie rozdzielone mostki zestyków
Zasada przełączania Działanie migowe
Częstotliwość przełączania 1 000 /h
Materiał zestyków, elektrycznych Srebro
Note
Uwaga (informacje ogólne) Należy unikać aktywacji z prawej strony, ponieważ skraca to mechaniczną żywotność wyłącznika pozycyjnego.
