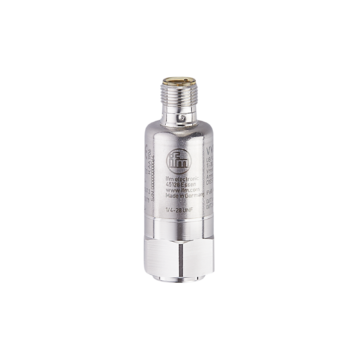

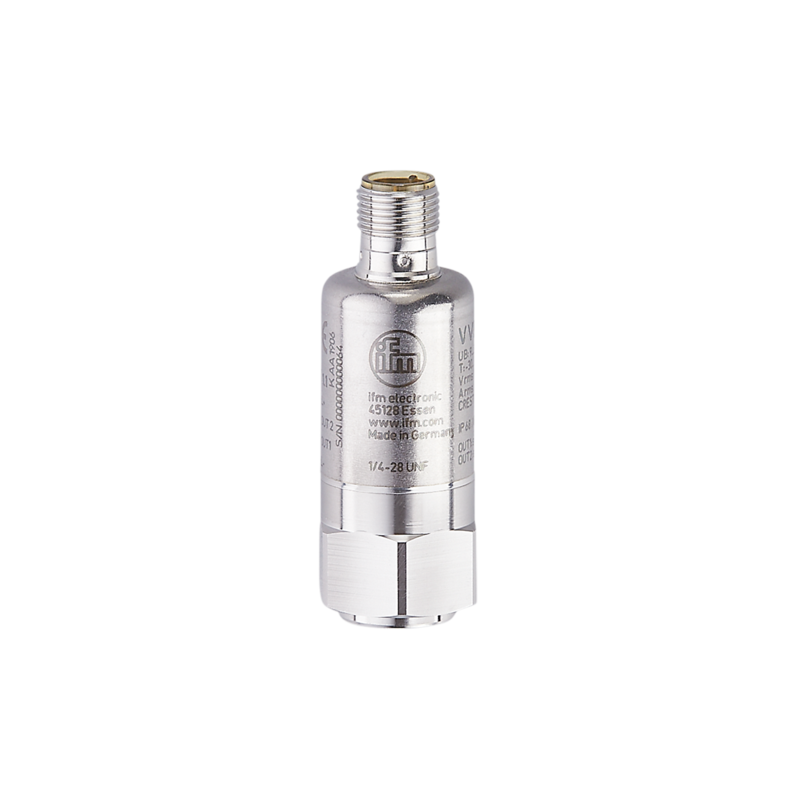

VVB021
Czujnik drgań firmy IFM, PNP/NPN/NO/NC, liczba osi pomiaru 1, zakres pomiarowy wibracji 0...50 g, zakres pomiarowy wibracji 0...45 mm/s, zakres częstotliwości 2...10000 Hz, temp. otoczenia -30...80 °C, IP67/IP68/IP69K, konektor M12
Produkt na zamówienie
Wysyłka:
2 tygodnie
392,10 €
482,28 € z podatkiem VAT
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2 tygodnie
Gwarancja
24
Producent
Opisy produktu
- Konserwacja zależna od warunków dzięki monitoringowi niewyważenia, łożyska tocznego lub stanu bramki
- Duży zakres temperatury roboczej i wysoka klasa ochrony zgodne z wymaganiami trudnych warunków przemysłowych
- Niezawodne i nieprzerwane monitorowanie wartości charkterystycznych, włącznie zgromadzeniem danych nieprzetworzonych
- Integracja z systemami Ethernetu przemysłowego bez szaf sterujących i złożonego okablowania
- Asynchroniczna transmisja danych nieprzetworzonych (BLOB) i zintegrowany licznik godzin pracy
| Cechy produktu | ||
|---|---|---|
| Zakres częstotliwości [Hz] | 2...10000 | |
| Zasada pomiaru | pojemnościowy | |
| Cechy produktu - v-RMS | ||
| Zakres pomiarowy wibracji [mm/s] | 0...45 | |
| Cechy produktu - a-Peak / a-RMS | ||
| Zakres pomiarowy wibracji | ||
| 0...50 g | 0...490,3 m/s2 | |
| Aplikacja | ||
| Aplikacja | maszyny średniej wielkości, moc < 300 kW, predkości obrotowe 120...600 rpm | |
| Dane elektryczne | ||
| Napięcie zasilania [V] | 18...30 DC | |
| Pobór prądu [mA] | < 50 | |
| Min. rezystancja izolacji [MΩ] | 100; (500 V DC) | |
| Klasa ochrony | III | |
| Zabezpieczenie przed odwrotną polaryzacją | tak | |
| Typ czujnika | Mikroelektromechaniczny System (MEMS) | |
| Wejścia / wyjścia | ||
| Liczba wejść i wyjść | Liczba wyjść binarnych: 2 | |
| Wyjścia | ||
| Sygnał wyjściowy | sygnał przełączający; IO-Link | |
| Wykonanie elektryczne | PNP/NPN; (konfigurowalne) | |
| Liczba wyjść binarnych | 2 | |
| Funkcja wyjścia | normalnie otwarte / zamknięte | |
| Maks. spadek napięcia wyjścia przełączającego DC [V] | 2 | |
| Maks. prąd obciążenia na wyjście [mA] | 100 | |
| Zabezpieczenie przed zwarciem | tak | |
| Typ zabezpieczenia przed zwarciem | impulsowe | |
| Zabezpieczenie przed przeciążeniem | tak | |
| Zakres pomiaru / nastaw | ||
| Uwaga dotycząca punktu przełączania SP | parametryzowalna | |
| Zakres częstotliwości [Hz] | 2...10000 | |
| Zasada pomiaru | pojemnościowy | |
| Liczba osi pomiaru | 1 | |
| Zakres pomiaru / nastaw - v-RMS | ||
| Zakres pomiarowy wibracji [mm/s] | 0...45 | |
| Punkt przełączania SP [mm/s] | 0,2...45 | |
| Punkt resetu rP [mm/s] | 0...44,8 | |
| Krok [mm/s] | 0,2 | |
| Zakres pomiaru / nastaw - a-Peak / a-RMS | ||
| Zakres pomiarowy wibracji | ||
| 0...50 g | 0...490,3 m/s2 | |
| Punkt przełączania SP | ||
| 0,2...50 g | 2...490,3 m/s2 | |
| Punkt resetu rP | ||
| 0...49,8 g | 0...488,3 m/s2 | |
| Krok | ||
| 0,2 g | 2 m/s2 | |
| Zakres pomiaru / nastaw - Crest | ||
| Zakres pomiarowy wibracji | 1...50 | |
| Punkt przełączania SP | 2...50 | |
| Punkt resetu rP | 1...49 | |
| Krok | 1 | |
| Zakres pomiaru / nastaw - Pomiar temperatury | ||
| Zakres pomiarowy [°C] | -30...80 | |
| Rozdzielczość [°C] | 0,1 | |
| Punkt przełączania SP [°C] | -28...80 | |
| Punkt resetu rP [°C] | -30...78 | |
| W krokach co [°C] | 2 | |
| Dokładność / odchylenie | ||
| Dokładność | ≤ 4 kHz +/-10 %; ? 4...10 kHz: < 3 dB | |
| Dokładność [K] | ± 2,5 K + (0,2 x (Umgebungstemperatur - Oberflächentemperatur)) | |
| Odchylenie liniowości | 2 % | |
| Software / programowanie | ||
| Możliwości parametryzacji | Oprogramowanie | |
| Funkcje diagnostyczne | autotest | |
| Interfejsy | ||
| Interfejs komunikacyjny | IO-Link | |
| Typ transmisji | COM2 (38,4 kBaud); COM3 (230,4 kBaud) | |
| IO-Link Revision | 1.1 | |
| Norma SDCI | IEC 61131-9: 2013-07 | |
| Profil | Blob (0x0030); Measuring sensor (0x800A); Common Profile (0x4000) | |
| SIO tryb | tak | |
| Wymagany typ portu master | A | |
| Ilość danych analogowych | 10 | |
| Ilość danych binarnych | 2 | |
| Min.czas cyklu procesu [ms] | 3,6 | |
| Funkcje IO-Link (acykliczne) | filtry dla v-RMS, a-RMS, a-Peak; Histereza; okno; Punkty przełączania; logika przełączania | |
| Obsługiwane DeviceID | ||
| Typ działania | DeviceID | |
| Status A (COM2) | 1258 | |
| Status B (COM2 / COM3) | 1370 | |
| Uwaga | Więcej informacji można znaleźć w pliku PDF IODD w sekcji „Pliki do pobrania” | |
| Warunki pracy | ||
| Temperatura otoczenia [°C] | -30...80 | |
| Temperatura składowania [°C] | -30...80 | |
| Ochrona | IP 67; IP 68; IP 69K | |
| Testy / dopuszczenia | ||
| EMC | ||
| 2014/30/EU | ||
| DIN EN 61000-6-2 | ||
| DIN EN 61000-6-3 | ||
| Odporność na wstrząsy | ||
| DIN EN 60068-2-27 | 50 g 11 ms | |
| 500 g 1 ms | ||
| Odporność na wibracje | ||
| DIN EN 60068-2-6 | 20 g / 10...3000 Hz | |
| MTTF [lata] | 299 | |
| Dopuszczenie UL | ||
| Ta | -30...70 °C | |
| Dopuszczenie UL numer | L002 | |
| Dane mechaniczne | ||
| Waga [g] | 116,2 | |
| Typ montażu | śruba | |
| Materiał | obudowa: stal nierdzewna (1.4404 / 316L) | |
| Moment dokręcający [Nm] | 8 | |
| Akcesoria | ||
| Dostarczane elementy | śruba: 1 x 1/4" 28 UNF / M8 śruba: 1 x 1/4"28 UNF x 5/8" DIN916 |
|
| Uwagi | ||
| Sztuk w opakowaniu | 1 szt. | |
| Połączenie elektryczne | ||
| Konektor: 1 x M12; kodowanie: A; Maks. długość przewodu: 20 m | ||
