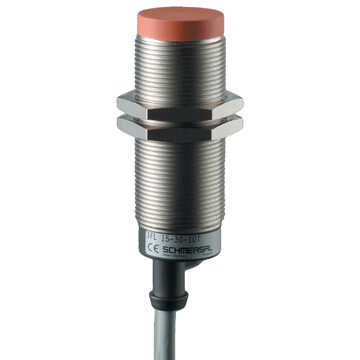

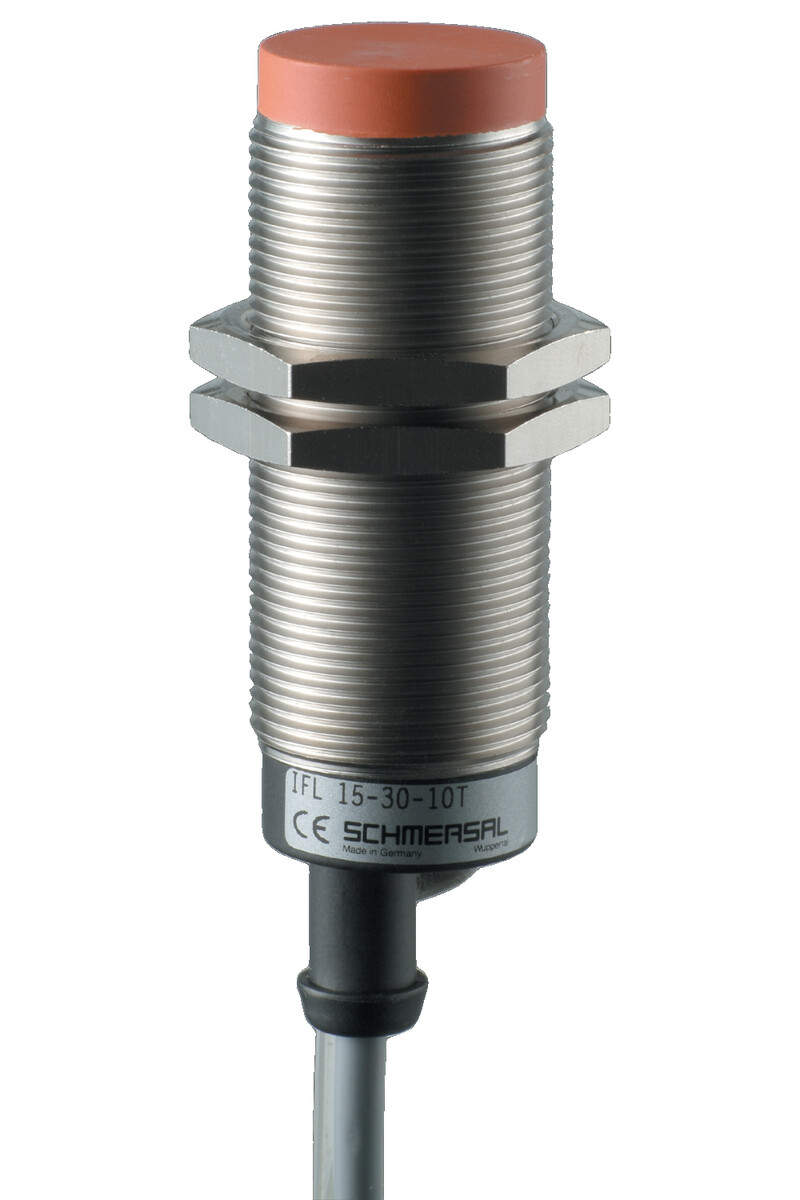

IFL 15-30-01T - 101141545
Indukcyjny czujnik zbliżeniowy Schmersal, obudowa M30, odległość wyłączania 15 mm, NO, 2-żyłowy przewód 2 m, zasilanie 15-250 VAC, prąd 500 mA, IP67, wskaźnik LED, ochrona przed zakłóceniami.
Parametry produktu
Czas dostawy gdy brak na magazynie
2-4 tygodnie
Gwarancja
24
Producent
SCHMERSAL
Opisy produktu
Najważniejsze parametry IFL 15-30-01T 101141545
- Obudowa metalowa
- AC 2-żyłowy
- z podwójną izolacją
- Konstrukcja M30
Klucz zamówieniowy | ||
---|---|---|
Oznaczenie typu produktu | IFL 15-30-01T | |
Numer artykułu (Numer katalogowy) | 101141545 | |
EAN (European Article Number) | 4030661122458 | |
eCl@ss number, version 12.0 | 27-27-40-01 | |
eCl@ss number, version 11.0 | 27-27-01-01 | |
Numer eCl@ss, wersja 9.0 | 27-27-01-01 | |
ETIM number, version 7.0 | EC002714 | |
ETIM number, version 6.0 | EC002714 | |
Certyfikaty - Normy | ||
Certyfikaty | ||
Certyfikaty | ||
Właściwości ogólne | ||
Normy | DIN VDE 0660-208,EN IEC 60947-5-2 | |
Obudowa | walec, gwint | |
Warunki montażu (mechaniczne) | nie wpuszczany | |
Materiał obudowy | Mosiądz | |
Materiał powłoki obudowy | niklowany | |
Obszar aktywny | Tworzywo | |
Materiał nakręteki | Mosiądz | |
Ciężar brutto | 200 g | |
Dane ogólne - właściwości | ||
Zintegrowany wskaźnik, status | Tak | |
Tulejka przewodu | Tak | |
Liczba żył przewodu | 2 | |
Dane mechaniczne | ||
Moment dokręcania nakrętek, maksimum | 30 Nm | |
Mechanical data - Switching distances according EN IEC 60947-5-3 | ||
Odległość wyłączania | 15 mm | |
Mechanical data - Connection technique | ||
Długość przewodu | 2 m | |
Konektor | Kabel H03VV-F | |
Przekrój żyły | 0,5 mm<sup>2</sup> | |
Materiał płaszcza kabla | PVC | |
Dane mechaniczne - Wymiary | ||
Gwint ISO czujnika | M30 | |
Schlüsselweite | 36 SW | |
Długość czujnika | 100 mm | |
Warunki otoczenia | ||
Stopień ochrony | IP67 | |
Ambient temperature | -25 ... +70 °C | |
Ocena zabezpieczenia | II | |
Ambient conditions - Insulation values | ||
Znamionowe napięcie udarowe wytrzymywane | 4 kV | |
Dane elektryczne | ||
Znamionowa częstotliwość zasilania, minimum | 45 Hz | |
Znamionowa częstotliwość zasilania, maksimum | 65 Hz | |
Type of voltage range | AC | |
Prąd roboczy, minimalne | 10 mA | |
Rated operating voltage | 15 ... 250 VAC | |
Prąd znamionowy | 500 mA | |
Element przełączający | Zestyk normalnie zamkniety (NC) | |
Zintegrowany obwód ochronny | ochrona przed zakłóceniami indukcyjnymi | |
Częstotliwość wyłączania, ok. | 10 Hz | |
Dane elektryczne - wyjście cyfrowe | ||
Spadek napięcia Ud, maksimum | 4,5 V | |
Prąd dla spadku napięcia Ud | 0,2 A | |
Wykonanie | Dwuprzewodowe | |
Wskaźnik stanu | ||
Uwaga (zintegrowany wskaźnik, status) | żółta dioda LED | |
Note | ||
Uwaga (informacje ogólne) | Zamiast nakrętek możliwe jest zastosowanie zacisku montażowego |
