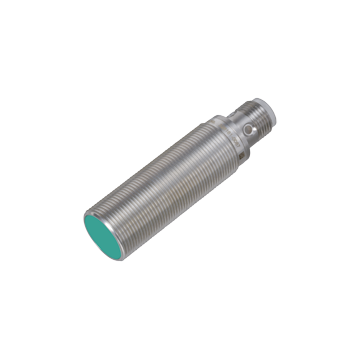

NBB8-18GM50-E2-V1 - 326161-0087
Czujnik indukcyjny firmy Pepperl+Fuchs, zakres = 8 mm, czoło zabudowane, PNP / normalnie otwarty (NO), 5 ... 36 VDC, konektor M12-4pin, IP68, 0 ... 1350 Hz
Parametry produktu
Czas dostawy gdy brak na magazynie
1 tydzień gdy dostępny w PF Niemcy
Gwarancja
12
Producent
PEPPERL+FUCHS
Opisy produktu
Najważniejsze parametry Inductive sensor NBB8-18GM50-E2-V1
- 8 mm czoło zabudowane
- Zwiększona odległość robocza
- Rozszerzony zakres temperatur
-40 ... + 85 ° C - Rozszerzony zakres napięcia roboczego
- Elastyczne zastosowanie z wszechstronnymi możliwościami montażu
Ogólne specyfikacje | ||
---|---|---|
Funkcja przełączania | Normalnie otwarty (NO) | |
Typ wyjścia | PNP | |
Znamionowa odległość robocza | 8 mm | |
Instalacja | zabudowany | |
Polaryzacja wyjściowa | DC | |
Zapewniona odległość robocza | 0 ... 6,48 mm | |
Element uruchamiający | stal miękka, np. sol. 1.0037, SR235JR (wcześniej St37-2) 24 mm x 24 mm x 1 mm |
|
Współczynnik redukcji r Al | 0.38 | |
Współczynnik redukcji r Cu | 0.35 | |
Współczynnik redukcji r 304 | 0,74 | |
Współczynnik redukcji r Mosiądz | 0.47 | |
Typ wyjścia | 3-przewodowy | |
Nominalne oceny | ||
Napięcie robocze | 5 ... 36 V | |
Częstotliwość przełączania | 0 ... 1350 Hz | |
Histereza | typ. 5 % | |
Zabezpieczenie przed odwrotną polaryzacją | chronione przed odwrotną polaryzacją | |
Zabezpieczenie przed zwarciem | pulsowanie | |
Spadek napięcia | ≤ 1 V. | |
Prąd pracy | 0 ... 200 mA | |
Prąd wyłączenia | max. 20 µA | |
Prąd zasilania bez obciążenia | ≤ 10 mA | |
Opóźnienie czasowe przed dostępnością | ≤ 10 ms | |
Wskaźnik stanu przełączania | Multihole-LED, żółty | |
Parametry związane z bezpieczeństwem funkcjonalnym | ||
MTTF d | 1721 a | |
Czas misji (T M ) | 20 a | |
Pokrycie diagnostyczne (DC) | 0 % | |
Dostosowanie | ||
PWIS conformity | VDMA 24364-A1/B2/C1/T100°C-W | |
Zgodność ze standardami i dyrektywami | ||
Standardowa zgodność | ||
Standardy | EN 60947-5-2:2007, EN 60947-5-2/A1:2012, IEC 60947-5-2:2007, IEC 60947-5-2 AMD 1:2012 | |
Aprobaty i certyfikaty | ||
Klasa ochrony | II | |
Znamionowe napięcie izolacji | 36 V. | |
Impulsy znamionowe wytrzymują napięcie | 500 V | |
Aprobata UL | Lista cULus, źródło ogólnego przeznaczenia, źródło zasilania klasy 2 | |
Zatwierdzenie CCC | Zatwierdzenie / oznakowanie CCC nie jest wymagane dla produktów o napięciu ≤36 V. | |
Warunki otoczenia | ||
Temperatura otoczenia | -40 ... 85 ° C (-40 ... 185 ° F) | |
Temperatura przechowywania | -40 ... 85 ° C (-40 ... 185 ° F) | |
Specyfikacja mechaniczna | ||
Rodzaj połączenia | Connector plug | |
Materiał obudowy | mosiądz pokryty białym brązem | |
Czoło aktywne | PBT , green | |
Stopień ochrony | IP68 | |
Złącze | ||
Gwintowanie | M12 x 1 | |
Liczba pinów | 3 | |
Masa | 61 g | |
Moment dokręcający | 0 ... 30 Nm | |
Informacje ogólne | ||
Zakres dostawy | 2 nakrętki samozabezpieczające w zakresie dostawy |
System | Classcode |
---|---|
ECLASS 13.0 | 27274001 |
ECLASS 12.0 | 27274001 |
ECLASS 11.0 | 27270101 |
ECLASS 10.0.1 | 27270101 |
ECLASS 9.0 | 27270101 |
ECLASS 8.0 | 27270101 |
ECLASS 5.1 | 27270101 |
ETIM 9.0 | EC002714 |
ETIM 8.0 | EC002714 |
ETIM 7.0 | EC002714 |
ETIM 6.0 | EC002714 |
ETIM 5.0 | EC002714 |
UNSPSC 12.1 | 39121550 |
