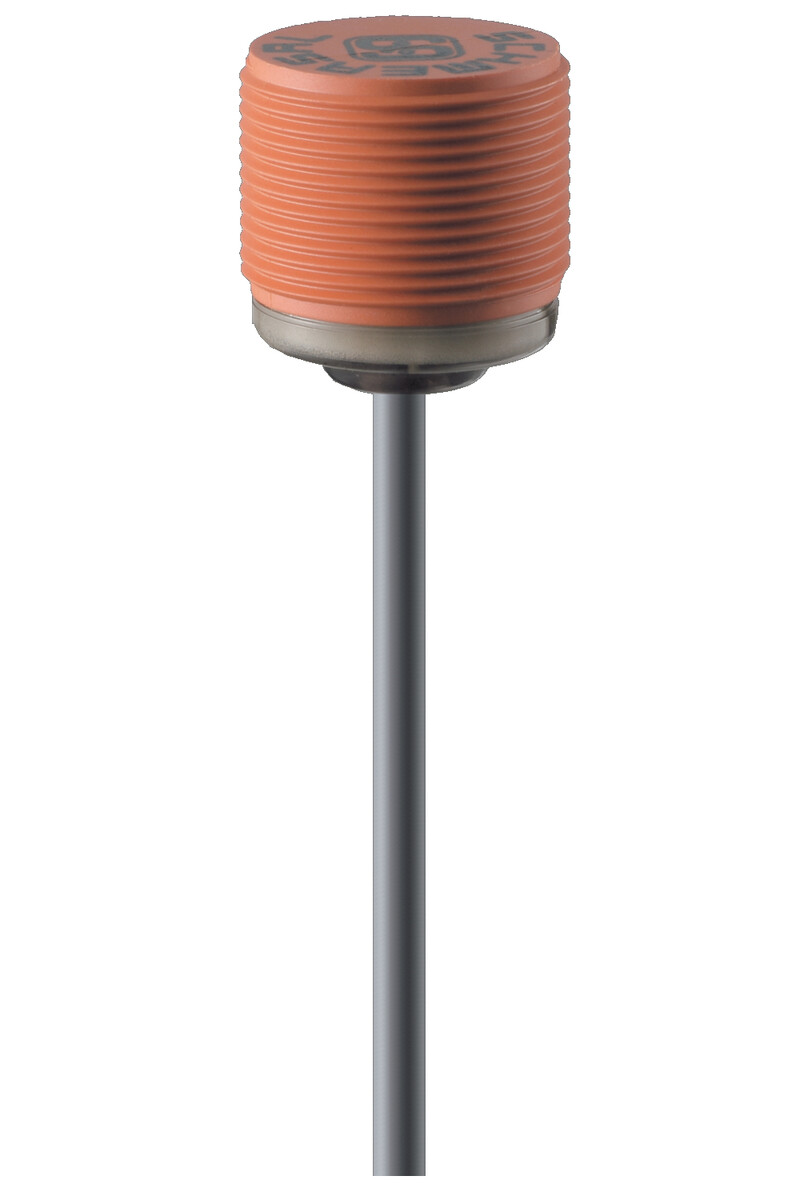

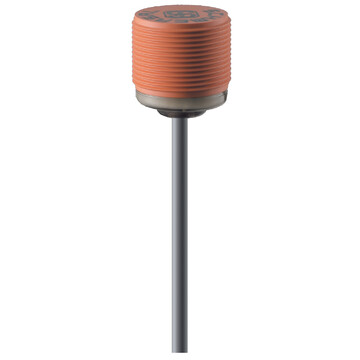

IFL 15-300M-10P - 101084080
Indukcyjny czujnik zbliżeniowy Schmersal, obudowa tworzywowa M30, miniaturowa, IP67, 3-żyłowy, napięcie pracy 10–30 VDC, prąd 200 mA, odległość wyłączania 15 mm, przewód 2 m.
Parametry produktu
Czas dostawy gdy brak na magazynie
2-4 tygodnie
Gwarancja
24
Producent
SCHMERSAL
Opisy produktu
Najważniejsze parametry IFL 15-300M-10P 101084080
- Obudowa z tworzywa termoplastycznego
- DC 3-żyłowy
- miniaturowa obudowa
- Konstrukcja M30
Klucz zamówieniowy | ||
---|---|---|
Oznaczenie typu produktu | IFL 15-300M-10P | |
Numer artykułu (Numer katalogowy) | 101084080 | |
EAN (European Article Number) | 4030661019291 | |
eCl@ss number, version 12.0 | 27-27-40-01 | |
eCl@ss number, version 11.0 | 27-27-01-01 | |
Numer eCl@ss, wersja 9.0 | 27-27-01-01 | |
ETIM number, version 7.0 | EC002714 | |
ETIM number, version 6.0 | EC002714 | |
Właściwości ogólne | ||
Normy | DIN VDE 0660-208,EN IEC 60947-5-2 | |
Obudowa | walec, gwint | |
Warunki montażu (mechaniczne) | nie wpuszczany | |
Materiał obudowy | Tworzywo | |
Obszar aktywny | Tworzywo | |
Materiał nakręteki | Tworzywo | |
Materiał podkładki | Perbunan<sup>®</sup> | |
Ciężar brutto | 118 g | |
Dane ogólne - właściwości | ||
Zintegrowany wskaźnik, status | Tak | |
Liczba żył przewodu | 3 | |
Dane mechaniczne | ||
Moment dokręcania nakrętek, maksimum | 4 Nm | |
Mechanical data - Switching distances according EN IEC 60947-5-3 | ||
Odległość wyłączania | 15 mm | |
Mechanical data - Connection technique | ||
Długość przewodu | 2 m | |
Konektor | Kabel | |
Przekrój żyły | 0,34 mm<sup>2</sup> | |
Materiał płaszcza kabla | PVC | |
Dane mechaniczne - Wymiary | ||
Gwint ISO czujnika | M30 | |
Schlüsselweite | 36 SW | |
Długość czujnika | 30 mm | |
Warunki otoczenia | ||
Stopień ochrony | IP67 | |
Ambient temperature | -25 ... +70 °C | |
Ocena zabezpieczenia | 0 | |
Dane elektryczne | ||
Type of voltage range | DC | |
No-load supply current I0, typical | 3,5 mA | |
Rated operating voltage | 10 ... 30 VDC | |
Prąd znamionowy | 200 mA | |
Element przełączający | Zestyk normalnie otwarty (NO) | |
Zintegrowany obwód ochronny | ochrona przed zakłóceniami indukcyjnymi,z zabezpieczeniem przed odwróceniem biegunów,Zabezpieczenie przeciążeniowe,Maks. obciążalność dopuszczalna bezpiecznika | |
Częstotliwość wyłączania, ok. | 100 Hz | |
Dane elektryczne - wyjście cyfrowe | ||
Spadek napięcia Ud, maksimum | 1,2 V | |
Prąd dla spadku napięcia Ud | 0,2 A | |
Wykonanie | typ p | |
Wskaźnik stanu | ||
Uwaga (zintegrowany wskaźnik, status) | żółta dioda LED | |
Note | ||
Uwaga (informacje ogólne) | Zamiast nakrętek możliwe jest zastosowanie zacisku montażowego |
