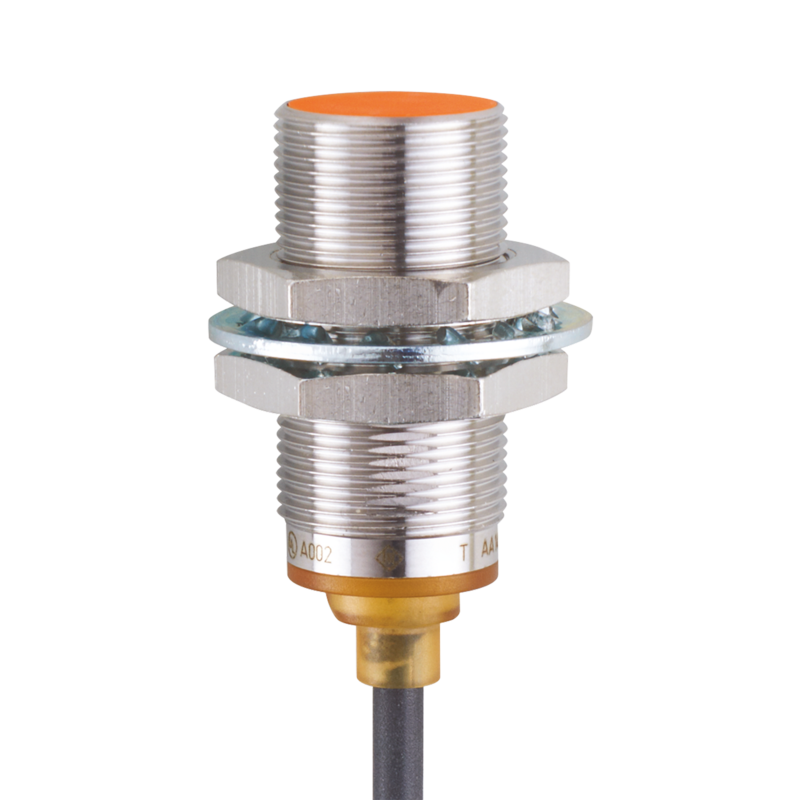

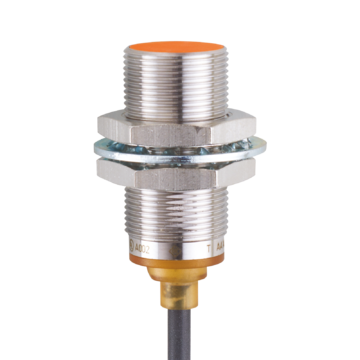

IGS710 - IGB2008BARKG/2M/PUR/UP

Czujnik indukcyjny IFM, średnica M18, sn=8 mm, czoło zabudowane, PNP/NPN/NO, zasilanie 10-30 VDC, 2-przewodowy, kabel 2 m, 400 Hz, L=40 mm, IP67/IP68/IP69K

Kod produktu: IGS710
Oznaczenie producenta: IGB2008BARKG/2M/PUR/UP
Producent: IFM
Kategoria: Czujniki indukcyjne cylindryczne

Jeżeli termin realizacji nie spełnia Państwa oczekiwań prosimy o kontakt, postaramy się go skrócić. Skontaktuj się z nami.

Produkt na zamówienie

Wysyłka:

2 tygodnie

Cena:

47,60 €

58,55 € z podatkiem VAT

Parametry produktu

Czas dostawy gdy brak na magazynie

2 tygodnie

Gwarancja

Producent

IFM

Opisy produktu

Odpowiednie do zastosowań przemysłowych, mobilnych, do chłodzenia i smarowania
Wysoka klasa ochrony zgodna z wymaganiami trudnych warunków przemysłowych
Elastyczne zastosowanie dzięki szerokiemu zakresowi temperatury roboczej
Bezpieczne wykrywanie dzięki dużemu zasięgowi wykrywania i niskim tolerancjom czujnika
Mniejsze zapasy dzięki szerokiej gamie zastosowań

Cechy produktu
Wykonanie elektryczne		PNP/NPN
Funkcja wyjścia		normalnie otwarte
Strefa działania [mm]		8
Obudowa		Obudowa gwintowana
Wymiary [mm]		M18 x 1 / L = 40
Aplikacja
Konstrukcja		możliwość stosowania z łańcuchami kablowymi; Zwiększony zasięg działania
Aplikacja		Zastosowania w automatyce przemysłowej
Dane elektryczne
Napięcie zasilania [V]		10...30 DC; ("supply limited voltage / current" zgodnie z UL)
Klasa ochrony		III
Zabezpieczenie przed odwrotną polaryzacją		tak
Wyjścia
Wykonanie elektryczne		PNP/NPN
Funkcja wyjścia		normalnie otwarte
Maks. spadek napięcia wyjścia przełączającego DC [V]		5
Minimalny prąd obciążenia [mA]		2
Maks. prąd upływu [mA]		0,6
Prąd obciążenia wyjścia przełączającego DC [mA]		100
Częstotliwość przełączania DC [Hz]		400
Zabezpieczenie przed zwarciem		tak
Zabezpieczenie przed przeciążeniem		tak
Strefa działania
Strefa działania [mm]		8
Realny zasięg działania Sr [mm]		8 ± 10 %
Gwarantowany zasięg działania [mm]		0...6,48
Zwiększony zasięg działania		tak
Dokładność / odchylenie
Współczynnik korekcji		stal: 1 / stal kwasoodporna: 0,7 / mosiądz: 0,5 / aluminium: 0,4 / miedź: 0,3
Histereza [% z Sr]		3...15
Dryft punktu przełączania [% z Sr]		-10...10
Warunki pracy
Temperatura otoczenia [°C]		-40...85
Ochrona		IP 65; IP 66; IP 67; IP 68; IP 69K
Testy / dopuszczenia
EMC
	EN 61000-4-2 ESD	4 kV CD / 8 kV AD
	EN 61000-4-3 w.cz. promieniowane	10 V/m
	EN 61000-4-4 Burst	2 kV
	EN 61000-4-6 w. cz. przewodzone	10 V
	EN 55011	klasa B
Odporność na wibracje
	EN 60068-2-6 Fc	20 g (10...3000 Hz) / 50 cykli przemiatania częstotliwości, 1 oktawa na minutę, w 3 osiach
Odporność na wstrząsy
	EN 60068-2-27 Ea	100 g 11 ms pół sinus. 3 wstrząsy w każdym kierunku 3 osi współrzędnych
Próba udarowa ciągła
	EN 60068-2-27	40 g 6 ms; 4000 uderzeń każdy w każdym kierunku 3 osi współrzędnych
Próba szybkiej zmiany temperatury
	EN 60068-2-14 Na	TA = -40 ° C; TB = 85 ° C; tl = 30 min; t2 = <10 s; 50 cykli
Próba natrysku solanki
	EN 60068-2-52 Kb	poziom rygoru 5 (4 cykle testowe)
MTTF [lata]		899
Oprogramowanie wbudowane w cenie produktu		tak
Dopuszczenie UL
	Ta	-25...75 °C
	Typ obudowy	Type 1
	Zasilanie	Limited Voltage/Current
	Dopuszczenie UL numer	A007
	Numer UL	E174191
Dane mechaniczne
Waga [g]		86,1
Obudowa		Obudowa gwintowana
Montaż		montaż zabudowany
Wymiary [mm]		M18 x 1 / L = 40
Opis gwintu		M18 x 1
Materiał		mosiądz pokryty białym brązem; powierzchnia aktywna: PBT kolor pomarańczowy; okno LED: PEI; nakrętki zabezpieczające: mosiądz pokryty białym brązem
Moment dokręcający [Nm]		patrz instrukcja obsługi
Możliwość stosowania z łańcuchami kablowymi		tak
Możliwość stosowania z łańcuchami kablowymi
	Promień zgięcia przy zastosowaniu łańcucha kablowego	min. 10 x średnica kabla
	Cykle zginania	> 5 Mio.
Wyświetlacze / elementy robocze
Wyświetlacz
	Stan wyjścia	1 x LED, kolor żółty
Akcesoria
Dostarczane elementy		nakrętki zabezpieczające: 2 podkładka zębata: 1, stal kwasoodporna
Uwagi
Sztuk w opakowaniu		1 szt.
Połączenie elektryczne
Podłączenie		Przewód: 2 m, PUR; 2 x 0,34 mm2
