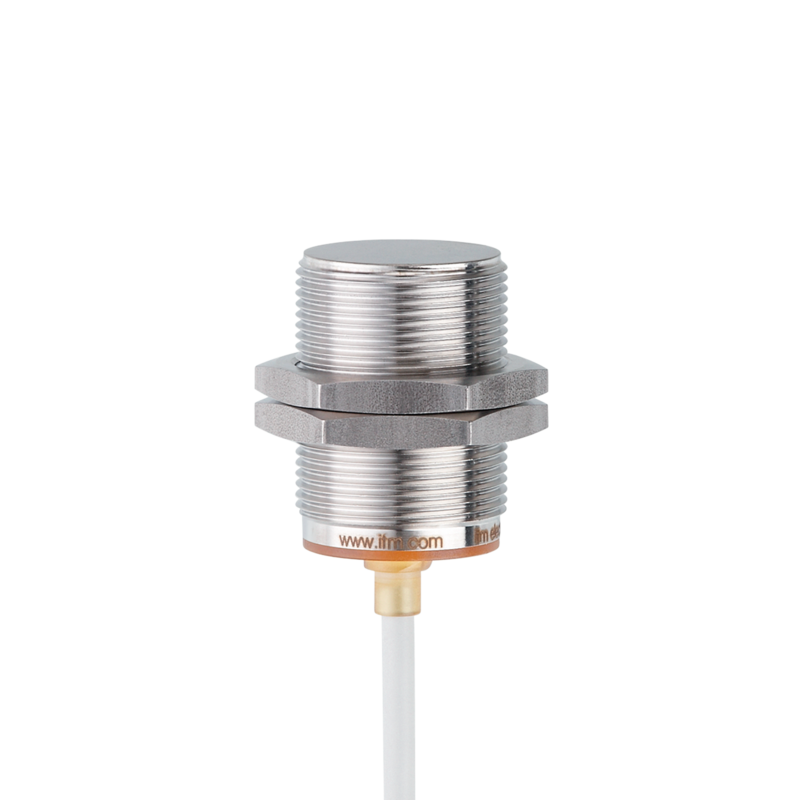

IIT247 - IIB3015BBPKG/AM/2M/MPPE

Czujnik indukcyjny M30 x 1,5 / L = 45 mm. Strefa działania 15 mm montaż zabudowany. normalnie otwarte. DC. PNP. 2 m MPPE-Przewód. 3-przewodowy. Temperatura otoczenia 0...100 °C. Częstotliwość przełączania 50 Hz

Kod produktu: IIT247
Oznaczenie producenta: IIB3015BBPKG/AM/2M/MPPE
Producent: IFM
Kategoria: Czujniki indukcyjne cylindryczne

Jeżeli termin realizacji nie spełnia Państwa oczekiwań prosimy o kontakt, postaramy się go skrócić. Skontaktuj się z nami.

Produkt na zamówienie

Wysyłka:

2 tygodnie

Cena:

80,10 €

98,52 € z podatkiem VAT

Parametry produktu

Czas dostawy gdy brak na magazynie

2 tygodnie

Gwarancja

Producent

IFM

Opisy produktu

Metalowa powierzchnia aktywna czujnika do wymagających zastosowań
Niewielka obudowa do użytku w ograniczonej przestrzeni
Duży zakres temperatury roboczej do 100C
Wyraźnie widoczne wskazanie stanu przełączenia

Cechy produktu
Wykonanie elektryczne		PNP
Funkcja wyjścia		normalnie otwarte
Strefa działania [mm]		15
Obudowa		Obudowa gwintowana
Wymiary [mm]		M30 x 1,5 / L = 45
Aplikacja
Konstrukcja		Bezhalogenu; możliwość stosowania z łańcuchami kablowymi; Zwiększony zasięg działania; Obudowa całometalowa
Aplikacja		częste czyszczenie agresywnymi środkami czyszczącymi; regularne procesy czyszczenia
Wytrzymałość na ciśnienie [bar]		10
Uwaga dot. przeciążalności		powierzchnia aktywna
Dane elektryczne
Napięcie zasilania [V]		10...30 DC
Pobór prądu [mA]		< 10
Klasa ochrony		III
Zabezpieczenie przed odwrotną polaryzacją		tak
Wyjścia
Wykonanie elektryczne		PNP
Funkcja wyjścia		normalnie otwarte
Maks. spadek napięcia wyjścia przełączającego DC [V]		2,5
Prąd obciążenia wyjścia przełączającego DC [mA]		100
Częstotliwość przełączania DC [Hz]		50
Zabezpieczenie przed zwarciem		tak
Zabezpieczenie przed przeciążeniem		tak
Strefa działania
Strefa działania [mm]		15
Realny zasięg działania Sr [mm]		15 ± 10 %
Gwarantowany zasięg działania [mm]		0...12,15
Zwiększony zasięg działania		tak
Dokładność / odchylenie
Współczynnik korekcji		stal: 1 / stal kwasoodporna: 0,7 / mosiądz: 0,6 / aluminium: 0,5 / miedź: 0,2
Histereza [% z Sr]		3...15
Dryft punktu przełączania [% z Sr]		-10...10
Warunki pracy
Temperatura otoczenia [°C]		0...100
Ochrona		IP 65; IP 66; IP 67; IP 68; IP 69K
Testy / dopuszczenia
EMC
	EN 61000-4-2 ESD	4 kV CD / 8 kV AD
	EN 61000-4-3 w.cz. promieniowane	10 V/m
	EN 61000-4-4 Burst	2 kV
	EN 61000-4-6 w. cz. przewodzone	10 V
	EN 55011	klasa B
Odpornośc na uderzenia
		1 J
Odporność na wibracje
	EN 60068-2-6 Fc	20 g (10...3000 Hz) / 50 cykli przemiatania częstotliwości, 1 oktawa na minutę, w 3 osiach
Odporność na wstrząsy
	EN 60068-2-27 Ea	100 g 11 ms pół sinus. 3 wstrząsy w każdym kierunku 3 osi współrzędnych
Próba udarowa ciągła
	EN 60068-2-27	40 g 6 ms; 4000 uderzeń każdy w każdym kierunku 3 osi współrzędnych
Próba szybkiej zmiany temperatury
	EN 60068-2-14 Na	TA = 0 °C; TB = 100 °C; t1 = 30 min; t2 = < 10 s; 50 cykli
Próba natrysku solanki
	EN 60068-2-52 Kb	poziom rygoru 5 (4 cykle testowe)
MTTF [lata]		1258
Oprogramowanie wbudowane w cenie produktu		tak
Dopuszczenie UL
	Ta	0...75 °C
	Typ obudowy	Type 1
	Zasilanie	Limited Voltage/Current
	Dopuszczenie UL numer	A027
	Numer UL	E174191
Dane mechaniczne
Waga [g]		170,7
Obudowa		Obudowa gwintowana
Montaż		montaż zabudowany
Wymiary [mm]		M30 x 1,5 / L = 45
Opis gwintu		M30 x 1,5
Materiał		stal nierdzewna (1.4404 / 316L); powierzchnia aktywna: stal nierdzewna (1.4404 / 316L); okno LED: PEI; nakrętki zabezpieczające: stal nierdzewna (1.4404 / 316L)
Moment dokręcający [Nm]		80
Możliwość stosowania z łańcuchami kablowymi		tak
Możliwość stosowania z łańcuchami kablowymi
	Promień zgięcia przy zastosowaniu łańcucha kablowego	min. 10 x średnica kabla
	Cykle zginania	> 5 Mio.
Obudowa całometalowa		tak
Wyświetlacze / elementy robocze
Wyświetlacz
	Stan wyjścia	LED, kolor żółty
Akcesoria
Dostarczane elementy		nakrętki zabezpieczające: 2
Uwagi
Sztuk w opakowaniu		1 szt.
Połączenie elektryczne
Podłączenie		Przewód: 2 m, MPPE, Bezhalogenu, Ø 4,5 mm; 3 x 0,34 mm2
