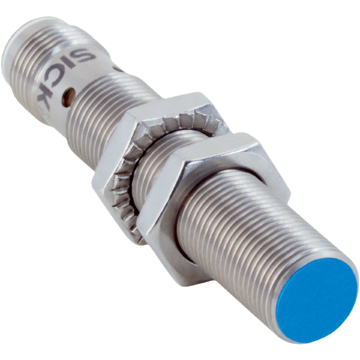

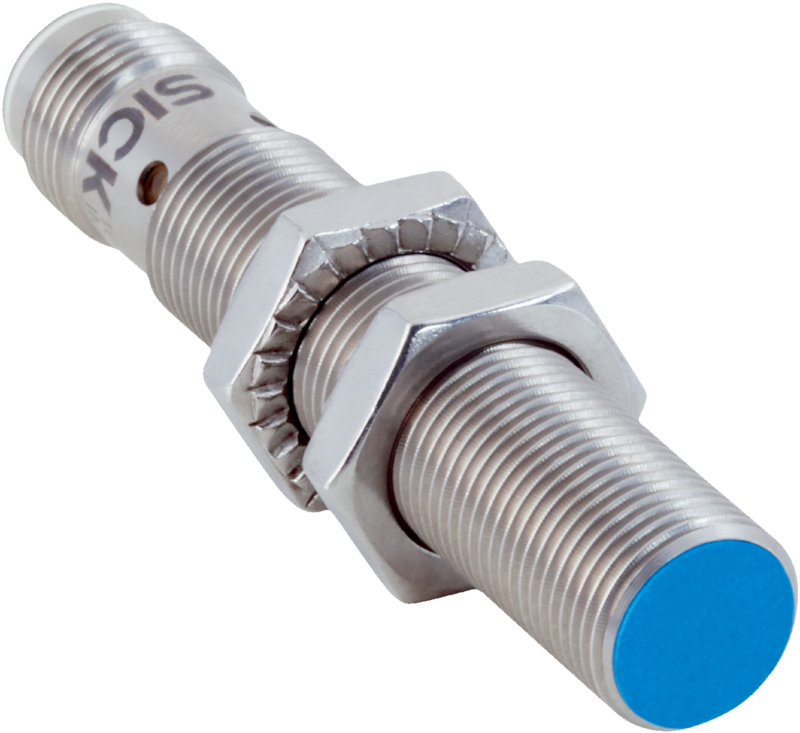

IMC12-04BPPVC0SB02 - 1097434
Indukcyjny czujnik zbliżeniowy SICK, zasięg 0–4 mm, gwint M12, wyjście PNP, DC 4-przewodowy, styk NO, obudowa stal nierdzewna, IP68/IP69K, pojedynczy punkt przełączania, obsługa IO-Link.
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2-3 tygodnie
Gwarancja
12
Producent
SICK
Opisy produktu
Indukcyjne czujniki zbliżeniowe, IMC, IMC12-04BPPVC0SB02, Zasięg Sn: 0 mm ... 4 mm, Montaż w metalu: W jednej płaszczyźnie, Wykonanie elektryczne: DC 4-przewodowe, Wyjście przełączające: PNP, Funkcja wyjścia: Styk normalnie otwarty, Typ przyłącza: Wtyk M12, 4-pinowy
| Cechy | ||
|---|---|---|
| Korpus | Metryczne | |
| Rozmiar gwintu | M12 x 1 | |
| Średnica | Ø 12 mm | |
| Zasięg Sn | 0 mm ... 4 mm | |
| Zasięg gwarantowany Sa | 3,24 mm | |
| Tryb przełączania | Single point | |
| Częstotliwość przełączania wyj. Qint.1 / Qint.2 na pinie 2: | 1.000 Hz | |
| Montaż w metalu | W jednej płaszczyźnie | |
| Typ przyłącza | Wtyk M12, 4-pinowy | |
| Wyjście przełączające | PNP | |
| Wyjście przełączające – szczegóły | PNP | |
| Wyjście Q/C | wyjście przełączające lub tryb IO-Link | |
| Wyjście MFC | wyjście przełączające lub wejście | |
| Funkcja wyjścia | Styk normalnie otwarty | |
| Wykonanie elektryczne | DC 4-przewodowe | |
| Stopień ochrony | IP68 IP69K |
|
| Cechy szczególne | IO-Link | |
| Konfiguracja styku 2 | Konfiguracja Teach-in | |
| Zakres dostawy | Nakrętka mocująca, stal nierdzewna V2A, z uzębieniem blokującym (2 x) | |
| Mechanika/elektryka | ||
| Napięcie zasilające | 10 V DC ... 30 V DC | |
| Tętnienia resztkowe | ≤ 10 % | |
| Spadek napięcia | ≤ 2 V | |
| Histereza | 1% skonfigurowanej wartości cyfrowej | |
| Powtarzalność | ≤ 5 % | |
| Dryft temperaturowy (Sr) | ± 10 % | |
| EMC | Wg EN 60947-5-2 | |
| Prąd stały Ia | ≤ 200 mA | |
| Zabezpieczenie przeciwzwarciowe | Tak | |
| Redukcja impulsu przy załączeniu zasilania | Tak | |
| Odporność na udary i drgania | 100 g / 2 ms / 500 cykli; 150 g / 1 mln cykli; 10 Hz ... 55 Hz / 1 mm; 55 Hz ... 500 Hz / 60 g | |
| Temperatura otoczenia podczas pracy | –40 °C ... +75 °C | |
| Materiał obudowy | Stal nierdzewna V2A, DIN 1.4305 / AISI 303 | |
| Materiał, powierzchnia aktywna | Tworzywo sztuczne, LCP | |
| Długość obudowy | 65 mm | |
| Użyteczna długość gwintu | 48 mm | |
| Maks. moment dokręcania | Typ. 32 Nm | |
| Nr pliku UL | E181493 | |
| Dokładność uczenia (Teach-in) | +/- 3% Sr | |
| Rozdzielczość standardowa (zakres) | 10 μm (0 mm ... 1 mm) 20 μm (1 mm ... 3 mm) 40 μm (3 mm ... 4 mm) |
|
| Rozdzielczość maksymalna (zakres) | 20 μm (0 mm ... 1 mm) 40 μm (1 mm ... 3 mm) 75 μm (3 mm ... 4 mm) |
|
| Interfejs komunikacyjny | ||
| Interfejs komunikacyjny | IO-Link V1.1 | |
| Interfejs komunikacyjny – szczegóły | COM2 (38,4 kBaud) | |
| Czas cyklu | 5 ms | |
| Długość danych procesowych | 32 Bit | |
| Struktura danych procesowych | Bit 0 = sygnał przełączający QL1 Bit 1 = sygnał przełączający QL2 Bit 2 = sygnał przełączający QInt3 Bit 3 = sygnał przełączający QInt4 Bit 16 ... 31 = wartość odległości |
|
| Ustawienie fabryczne | Punkt przełączania 1: wartość referencyjna 1 Wyjście: styk normalnie otwarty |
|
| Wartości referencyjne | ||
| Wskazówka | Wartość referencyjna (cyfrowa) dla punktu przełączania w mm zapisana w czujniku | |
| Wartość referencyjna 1 | 4 mm | |
| Wartość referencyjna 2 | 3 mm | |
| Wartość referencyjna 3 | 2 mm | |
| Wartość referencyjna 4 | 1 mm | |
| Współczynniki redukcji | ||
| Stal nierdzewna (V2A) | Ok. 0,7 | |
| Aluminium (Al) | Ok. 0,4 | |
| Miedź (Cu) | Ok. 0,3 | |
| Mosiądz (Ms) | Ok. 0,4 | |
| Certyfikaty | ||
| EU declaration of conformity | Tak | |
| UK declaration of conformity | Tak | |
| ACMA declaration of conformity | Tak | |
| Moroccan declaration of conformity | Tak | |
| China-RoHS | Tak | |
| IO-Link | Tak | |
| Klasyfikacje | ||
| ECLASS 5.0 | 27270101 | |
| ECLASS 5.1.4 | 27270101 | |
| ECLASS 6.0 | 27270101 | |
| ECLASS 6.2 | 27270101 | |
| ECLASS 7.0 | 27270101 | |
| ECLASS 8.0 | 27270101 | |
| ECLASS 8.1 | 27270101 | |
| ECLASS 9.0 | 27270101 | |
| ECLASS 10.0 | 27270101 | |
| ECLASS 11.0 | 27270101 | |
| ECLASS 12.0 | 27274001 | |
| ETIM 5.0 | EC002714 | |
| ETIM 6.0 | EC002714 | |
| ETIM 7.0 | EC002714 | |
| ETIM 8.0 | EC002714 | |
| UNSPSC 16.0901 | 39122230 | |
| Dane dotyczące cła | ||
| Masa jednostkowa | 33.000 g | |
| Masa jednostkowa netto | 33 g | |
| Jednostka objętości | 14.625 Cubic Centimetres (cm³) | |
| Kraj pochodzenia | Węgry | |
| EAN | 4047084431265 | |
