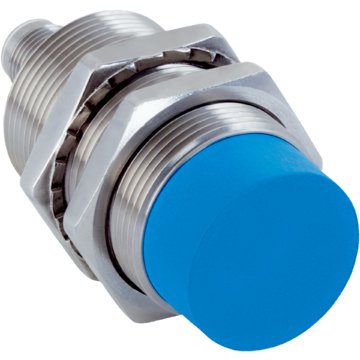

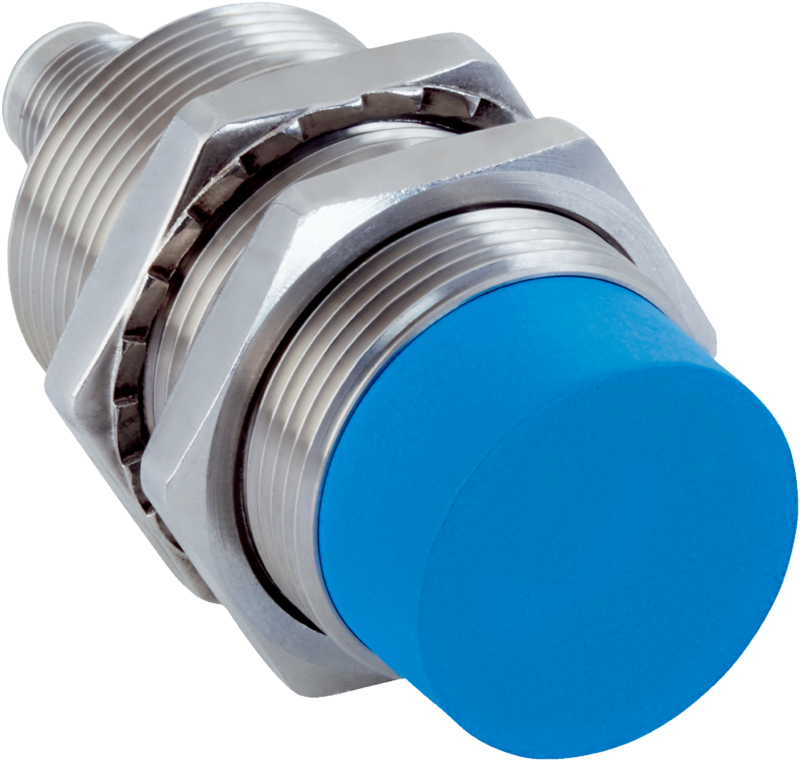

IMC30-20NPPVC0SA70 - 1079302
Indukcyjny czujnik zbliżeniowy SICK, M30, Sn 0-20 mm, PNP, wyjścia NO/NC, wtyk M12, Smart Task, IO-Link, pomiar czasu, odporność na chłodziwa i smary, szybka konfiguracja.
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2-3 tygodnie
Gwarancja
12
Producent
SICK
Opisy produktu
Indukcyjne czujniki zbliżeniowe, IMC, IMC30-20NPPVC0SA70, Zasięg Sn: 0 mm ... 20 mm, Montaż w metalu: Nie w jednej płaszczyźnie, Wykonanie elektryczne: DC 4-przewodowe, Wyjście przełączające: PNP, Funkcja wyjścia: Styk normalnie zamknięty, Styk normalnie otwarty, Typ przyłącza: Wtyk M12, 4-pinowy, Smart Sensor: Enhanced Sensing, Efficient Communication, Diagnostyka, Smart Task (pomiar czasu + eliminacja drgań styków)
| Cechy | ||
|---|---|---|
| Korpus | Metryczne | |
| Rozmiar gwintu | M30 x 1,5 | |
| Średnica | Ø 30 mm | |
| Zasięg Sn | 0 mm ... 20 mm | |
| Zasięg gwarantowany Sa | 16,2 mm | |
| Liczba punktów przełączania | Maks. cztery ustawiane punkty przełączania lub okna | |
| Tryb przełączania | Single point, Window mode, Two point mode, Wizualny wskaźnik ustawienia | |
| Częstotliwość przełączania wyj. Qint.1 / Qint.2 na pinie 2: | 200 Hz | |
| Montaż w metalu | Nie w jednej płaszczyźnie | |
| Typ przyłącza | Wtyk M12, 4-pinowy | |
| Wyjście przełączające | PNP | |
| Wyjście przełączające – szczegóły | PNP | |
| Wyjście Q/C | wyjście przełączające lub tryb IO-Link | |
| Wyjście MFC | wyjście przełączające lub wejście | |
| Funkcja wyjścia | Styk normalnie zamknięty / Styk normalnie otwarty | |
| Właściwość trybu przełączania | Programowalny | |
| Wykonanie elektryczne | DC 4-przewodowe | |
| Stopień ochrony | IP68 IP69K |
|
| Cechy szczególne | Smart Task, Odporność na środki chłodzące i smarujące, IO-Link | |
| Zastosowania specjalne | Obszar stosowania płynów chłodzących i smarów, trudne warunki pracy | |
| Cechy wyróżniające | Odporność na środki chłodzące i smarujące | |
| Konfiguracja styku 2 | Wejście zewnętrzne, konfiguracja Teach-in, sygnał przełączający | |
| Zakres dostawy | Nakrętka mocująca, stal nierdzewna V2A, z uzębieniem blokującym (2 x) | |
| Mechanika/elektryka | ||
| Napięcie zasilające | 10 V DC ... 30 V DC | |
| Tętnienia resztkowe | ≤ 10 % | |
| Spadek napięcia | ≤ 2 V | |
| Histereza | Programowalny | |
| Powtarzalność | ≤ 5 % | |
| Dryft temperaturowy (Sr) | ± 10 % | |
| EMC | Wg EN 60947-5-2 | |
| Prąd stały Ia | ≤ 200 mA | |
| Zabezpieczenie przeciwzwarciowe | Tak | |
| Redukcja impulsu przy załączeniu zasilania | Tak | |
| Odporność na udary i drgania | 100 g / 2 ms / 500 cykli; 150 g / 1 mln cykli; 10 Hz ... 55 Hz / 1 mm; 55 Hz ... 500 Hz / 60 g | |
| Temperatura otoczenia podczas pracy | –40 °C ... +75 °C | |
| Materiał obudowy | Stal nierdzewna V2A, DIN 1.4305 / AISI 303 | |
| Materiał, powierzchnia aktywna | Tworzywo sztuczne, LCP | |
| Długość obudowy | 70 mm | |
| Użyteczna długość gwintu | 40 mm | |
| Maks. moment dokręcania | Typ. 100 Nm | |
| Nr pliku UL | E181493 | |
| Dokładność uczenia (Teach-in) | +/- 3% Sr | |
| Rozdzielczość standardowa (zakres) | 75 μm (0 mm ... 15 mm) 150 μm (15 mm ... 20 mm) |
|
| Rozdzielczość maksymalna (zakres) | 150 μm (0 mm ... 15 mm) 300 μm (15 mm ... 20 mm) |
|
| Charakterystyka bezpieczeństwa technicznego | ||
| MTTFD | 688 lat(a) | |
| DCavg | 0 % | |
| TM (okres użytkowania) | 20 lat(a) | |
| Interfejs komunikacyjny | ||
| Interfejs komunikacyjny | IO-Link V1.1 | |
| Interfejs komunikacyjny – szczegóły | COM2 (38,4 kBaud) | |
| Czas cyklu | 5 ms | |
| Długość danych procesowych | 32 Bit | |
| Struktura danych procesowych | Bit 0 = sygnał przełączający QL1 Bit 1 = sygnał przełączający QL2 Bit 2 = sygnał przełączający QInt3 Bit 3 = sygnał przełączający QInt4 Bit 18 ... 31 = wartość czasu |
|
| Ustawienie fabryczne | Punkt przełączania 1: wartość referencyjna 1 Wyjście: styk normalnie otwarty Styk 2 – konfiguracja: wejście |
|
| Wartości referencyjne | ||
| Wskazówka | Wartość referencyjna (cyfrowa) dla punktu przełączania w mm zapisana w czujniku | |
| Wartość referencyjna 1 | 20 mm | |
| Wartość referencyjna 2 | 15 mm | |
| Wartość referencyjna 3 | 10 mm | |
| Wartość referencyjna 4 | 5 mm | |
| Współczynniki redukcji | ||
| Stal nierdzewna (V2A) | Ok. 0,8 | |
| Aluminium (Al) | Ok. 0,4 | |
| Miedź (Cu) | Ok. 0,2 | |
| Mosiądz (Ms) | Ok. 0,4 | |
| Smart Task | ||
| Oznaczenie Smart Task | Pomiar czasu + eliminacja drgań styków | |
| Funkcja logiczna | Okno Bezpośrednie |
|
| Funkcja timera | Dezaktywowany Opóźnienie przy włączaniu Opóźnienie wyłączenia Opóźnienie włączenia i wyłączenia Impuls (One Shot) |
|
| Inwerter | Nastawne | |
| Dokładność pomiaru czasu | SIO Logic: (-1,2 ... 0) x podstawa czasu ± 1% mierzonej wartości czasu IOL: (-1,2 ... 0) x podstawa czasu ± 1% mierzonej wartości czasu |
|
| Dokładność pomiaru czasu (np. dla mierzonego czasu 1 s) | Podstawa czasu 1 ms: –11,2 ms ... 10 ms | |
| Rozdzielczość mierzonej wartości czasu | 3 ms | |
| Maks. czas eliminacji | SIO Logic: 30 s IOL: 30 s |
|
| Sygnał przełączający | ||
| Sygnał przełączający QL1 | Wyjście przełączające (w zależności od ustawionej wartości granicznej) | |
| Sygnał przełączający QL2 | Wyjście przełączające (w zależności od ustawionej wartości granicznej) | |
| Wartość pomiarowa | Mierzonej wartości czasu | |
| Certyfikaty | ||
| EU declaration of conformity | Tak | |
| UK declaration of conformity | Tak | |
| ACMA declaration of conformity | Tak | |
| Moroccan declaration of conformity | Tak | |
| China-RoHS | Tak | |
| IO-Link | Tak | |
| Klasyfikacje | ||
| ECLASS 5.0 | 27270101 | |
| ECLASS 5.1.4 | 27270101 | |
| ECLASS 6.0 | 27270101 | |
| ECLASS 6.2 | 27270101 | |
| ECLASS 7.0 | 27270101 | |
| ECLASS 8.0 | 27270101 | |
| ECLASS 8.1 | 27270101 | |
| ECLASS 9.0 | 27270101 | |
| ECLASS 10.0 | 27270101 | |
| ECLASS 11.0 | 27270101 | |
| ECLASS 12.0 | 27274001 | |
| ETIM 5.0 | EC002714 | |
| ETIM 6.0 | EC002714 | |
| ETIM 7.0 | EC002714 | |
| ETIM 8.0 | EC002714 | |
| UNSPSC 16.0901 | 39122230 | |
| Dane dotyczące cła | ||
| Masa jednostkowa | 0.157 kg | |
| Masa jednostkowa netto | 0.157 kg | |
| Jednostka objętości | 72 Cubic Centimetres (cm³) | |
| Kraj pochodzenia | Węgry | |
| EAN | 4047084406911 | |
