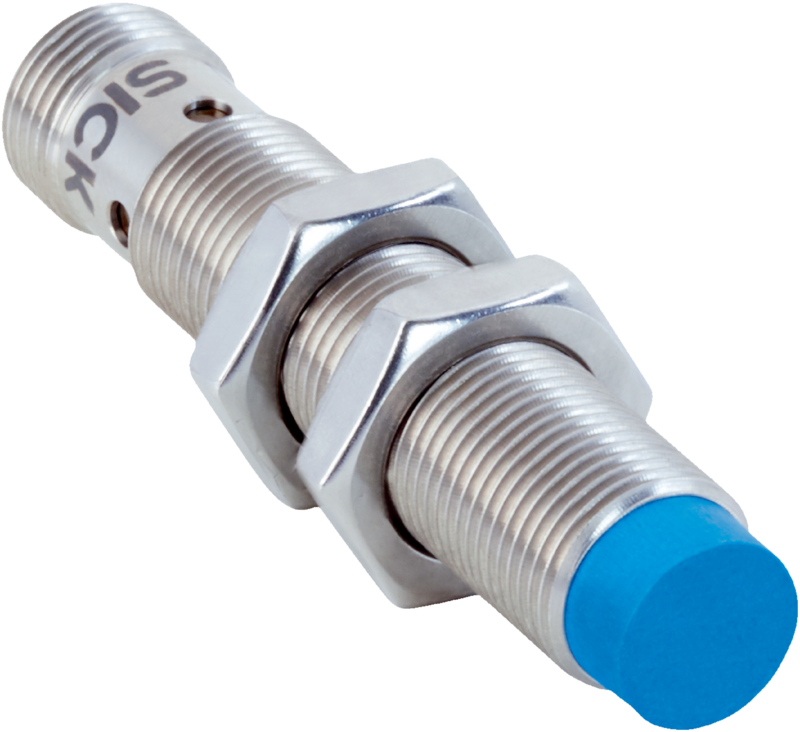

IMG12-08NPSZC0S - 1135516
Indukcyjny czujnik zbliżeniowy SICK, standardowa obudowa, wykrywanie 8 mm, wyjście PNP NO, wtyk M12 4-pinowy, odporność na chłodziwa i smary, IP67/IP68/IP69K, DC 3-przewodowe.
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2-3 tygodnie
Gwarancja
12
Producent
SICK
Opisy produktu
Indukcyjne czujniki zbliżeniowe, IMG, IMG12-08NPSZC0S, Kształt obudowy: Standardowa konstrukcja, Zastosowania specjalne: Obszar stosowania płynów chłodzących i smarów, maszyny mobilne, trudne warunki pracy, Zasięg Sn: 8 mm, Montaż w metalu: Nie w jednej płaszczyźnie, Wykonanie elektryczne: DC 3-przewodowe, Wyjście przełączające: PNP, Funkcja wyjścia: Styk normalnie otwarty, Typ przyłącza: Wtyk M12, 4-pinowy, Cechy szczególne: Odporność na środki chłodzące i smarujące, Wytrzymałość na temperaturę
| Cechy | ||
|---|---|---|
| Korpus | Metryczne | |
| Kształt obudowy | Standardowa konstrukcja | |
| Rozmiar gwintu | M12 x 1 | |
| Średnica | Ø 12 mm | |
| Zasięg Sn | 8 mm | |
| Zasięg gwarantowany Sa | 6,48 mm | |
| Montaż w metalu | Nie w jednej płaszczyźnie | |
| Częstotliwość przełączania | 2.000 Hz | |
| Typ przyłącza | Wtyk M12, 4-pinowy | |
| Wyjście przełączające | PNP | |
| Wyjście przełączające – szczegóły | PNP | |
| Funkcja wyjścia | Styk normalnie otwarty | |
| Wykonanie elektryczne | DC 3-przewodowe | |
| Stopień ochrony | IP67 IP68 IP69K |
|
| Cechy szczególne | Odporność na środki chłodzące i smarujące, Wytrzymałość na temperaturę | |
| Zastosowania specjalne | Obszar stosowania płynów chłodzących i smarów, maszyny mobilne, trudne warunki pracy | |
| Zakres dostawy | Nakrętka mocująca, mosiądz, niklowana (2 x) | |
| Mechanika/elektryka | ||
| Napięcie zasilające | 10 V DC ... 30 V DC | |
| Tętnienia resztkowe | ≤ 10 % | |
| Spadek napięcia | ≤ 2 V | |
| Czas opóźnienia przed zadziałaniem | ≤ 100 ms | |
| Histereza | 3 % ... 20 % | |
| Powtarzalność | ≤ 2 % | |
| Dryft temperaturowy (Sr) | ± 10 % | |
| EMC | Wg EN 60947-5-2 | |
| Badanie bezpieczeństwa dla środowiska | Szybka zmiana temperatury EN 60068-2-14, Na: TA = –25°C, TB = 75°C, t1 = 40 min, t2 = < 10 s, 300 cykli | |
| Badanie korozyjności | Badanie w mgle solnej EN 60068-2-52: stopień 5, 4 cykle | |
| Prąd stały Ia | ≤ 200 mA | |
| Prąd jałowy | ≤ 10 mA | |
| Zabezpieczenie przeciwzwarciowe | Tak | |
| Redukcja impulsu przy załączeniu zasilania | Tak | |
| Odporność na udary i drgania | Odporność na drgania wg EN 60068-2-6 Fc: 60 g Peak (10 Hz – 2000 Hz) Trwała odporność udarowa wg EN 60068-2-27 Ea: 100 g 2 ms sinusoidalnie; 500 udarów w każdym kierunku 3-osiowego układu współrzędnych Szum szerokopasmowy wg EN 60068-2-64: 15 g rms (5 Hz – 2000 Hz) / 8 godzin w każdym kierunku 3-osiowego układu współrzędnych |
|
| Wskazanie | ||
| Żółta LED | Stan załączania Stale włączone: wyjście przełączające aktywne |
|
| Temperatura otoczenia podczas pracy | –40 °C ... +85 °C | |
| Materiał obudowy | Mosiądz niklowany | |
| Materiał, powierzchnia aktywna | Tworzywo sztuczne, LCP | |
| Długość obudowy | 65 mm | |
| Użyteczna długość gwintu | 43 mm | |
| Maks. moment dokręcania | ≤ 12 Nm | |
| Klasa ochrony | III | |
| Nr pliku UL | E181493 | |
| Charakterystyka bezpieczeństwa technicznego | ||
| MTTFD | 1.820 lat(a) | |
| DCavg | 0 % | |
| TM (okres użytkowania) | 20 lat(a) | |
| Współczynniki redukcji | ||
| Wskazówka | Wartości mają charakter orientacyjny i mogą się różnić | |
| Stal St37 (Fe) | 1 | |
| Stal nierdzewna (V2A) | Ok. 0,77 | |
| Aluminium (Al) | Ok. 0,42 | |
| Miedź (Cu) | Ok. 0,34 | |
| Mosiądz (Ms) | Ok. 0,45 | |
| Certyfikaty | ||
| EU declaration of conformity | Tak | |
| UK declaration of conformity | Tak | |
| ACMA declaration of conformity | Tak | |
| Moroccan declaration of conformity | Tak | |
| China-RoHS | Tak | |
| Certyfikat cULus | Tak | |
| Klasyfikacje | ||
| ECLASS 5.0 | 27270101 | |
| ECLASS 5.1.4 | 27270101 | |
| ECLASS 6.0 | 27270101 | |
| ECLASS 6.2 | 27270101 | |
| ECLASS 7.0 | 27270101 | |
| ECLASS 8.0 | 27270101 | |
| ECLASS 8.1 | 27270101 | |
| ECLASS 9.0 | 27270101 | |
| ECLASS 10.0 | 27270101 | |
| ECLASS 11.0 | 27270101 | |
| ECLASS 12.0 | 27274001 | |
| ETIM 5.0 | EC002714 | |
| ETIM 6.0 | EC002714 | |
| ETIM 7.0 | EC002714 | |
| ETIM 8.0 | EC002714 | |
| UNSPSC 16.0901 | 39122230 | |
| Dane dotyczące cła | ||
| Masa jednostkowa | 32.000 g | |
| Masa jednostkowa netto | 32 g | |
| Jednostka objętości | 28 Cubic Centimetres (cm³) | |
| Kraj pochodzenia | Węgry | |
| EAN | 4047084540684 | |
