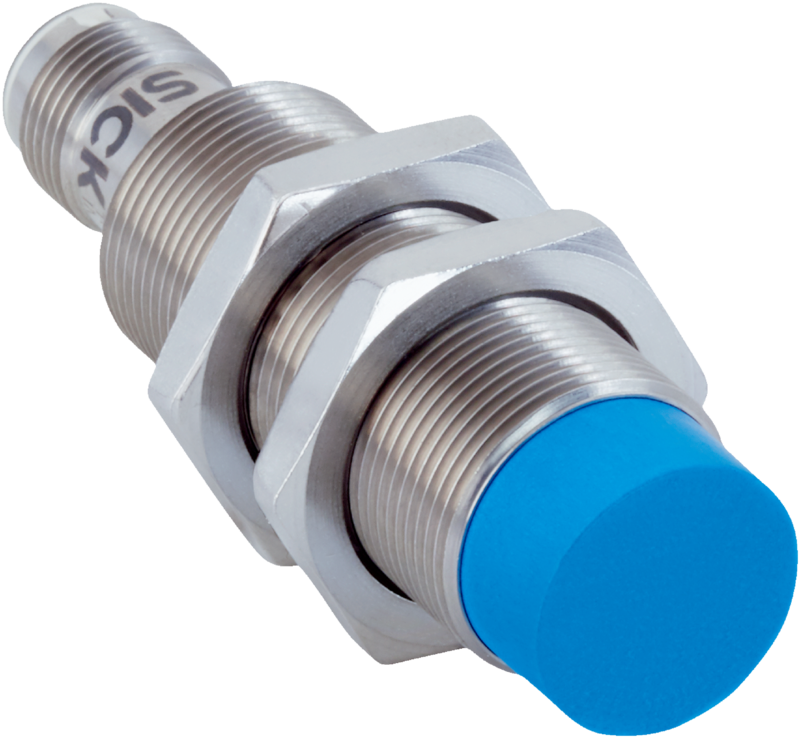

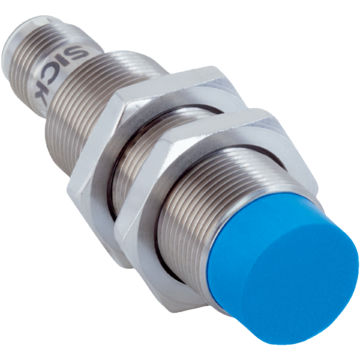

IMS18-12NNOVC0S - 1097649
Indukcyjny czujnik zbliżeniowy SICK, zakres detekcji 12 mm, wyjście NPN, stal nierdzewna V2A, złącze M12, odporny na chłodziwa, IP68/IP69K, odporność na wstrząsy i drgania.
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2-3 tygodnie
Gwarancja
12
Producent
SICK
Opisy produktu
Indukcyjne czujniki zbliżeniowe, IMS, IMS18-12NNOVC0S, Zastosowania specjalne: Maszyny mobilne, obszar stosowania płynów chłodzących i smarów, trudne warunki pracy, Cechy szczególne: Odporność na środki chłodzące i smarujące, Wytrzymałość na temperaturę
| Cechy | ||
|---|---|---|
| Korpus | Metryczne | |
| Kształt obudowy | Standardowa konstrukcja | |
| Rozmiar gwintu | M18 x 1 | |
| Średnica | Ø 18 mm | |
| Zasięg Sn | 12 mm | |
| Zasięg gwarantowany Sa | 9,72 mm | |
| Montaż w metalu | Nie w jednej płaszczyźnie | |
| Częstotliwość przełączania | 900 Hz | |
| Typ przyłącza | Wtyk M12, 4-pinowy | |
| Wyjście przełączające | NPN | |
| Wyjście przełączające – szczegóły | NPN | |
| Funkcja wyjścia | Styk normalnie zamknięty | |
| Wykonanie elektryczne | DC 3-przewodowe | |
| Stopień ochrony | IP68 IP69K |
|
| Cechy szczególne | Odporność na środki chłodzące i smarujące, Wytrzymałość na temperaturę | |
| Zastosowania specjalne | Maszyny mobilne, obszar stosowania płynów chłodzących i smarów, trudne warunki pracy | |
| Zakres dostawy | Nakrętka mocująca, mosiądz, niklowana (2 x) | |
| Mechanika/elektryka | ||
| Napięcie zasilające | 7,2 V DC ... 60 V DC | |
| Tętnienia resztkowe | ≤ 10 % | |
| Spadek napięcia | ≤ 2,5 V | |
| Czas opóźnienia przed zadziałaniem | 100 ms | |
| Histereza | 3 % ... 20 % | |
| Powtarzalność | ≤ 2 % | |
| Dryft temperaturowy (Sr) | ± 10 % | |
| EMC | Emisja zakłóceń i odporność na zakłócenia wg dyrektywy dotyczącej pojazdów ECE-R10 wer. 5: homologacja E1 Odporność na zakłócenia wg normy DIN ISO 11452-2: 100 V/m AM pionowa 20 MHz - 800 MHz; AM pozioma 200 MHz - 800 MHz; PM pionowa/pozioma 800 MHz - 2,7 GHz Odporność na zaburzenia przewodzone wg normy ISO 7637-2 (impuls/stopień/kryterium awarii 12 V/kryterium awarii 24 V): 1/IV/C/C, 2a/IV/A/A, 2b/IV/C/C, 3a/IV/A/A, 3b/IV/A/A, 4/IV/C/A, 5a/IV/B/B, 5b/IV/B/B EN 61000-4-2 ESD: 4 kV CD / 8 kV AD EN 61000-4-3 – odporność na promieniowane pole elektromagnetyczne o częstotliwości radiowej: 10 V/m EN 61000-4-4 Burst: 2 kV EN 61000-4-5 Surge: 0,5 kV L-to-L, Ri: 2 Ω EN 61000-4-6 – odporność na zaburzenia przewodzone, indukowane przez pola o częstotliwości radiowej: 10 V |
|
| Badanie bezpieczeństwa dla środowiska | Szybka zmiana temperatury EN 60068-2-14, Na: TA = –25°C, TB = 75°C, t1 = 40 min, t2 = < 10 s, 300 cykli, Delta Sr ≤ 10% | |
| Badanie korozyjności | Badanie w mgle solnej EN 60068-2-52: stopień 5, 4 cykle | |
| Prąd stały Ia | ≤ 200 mA | |
| Prąd jałowy | ≤ 10 mA | |
| Zabezpieczenie przeciwzwarciowe | Tak | |
| Redukcja impulsu przy załączeniu zasilania | Tak | |
| Odporność na udary i drgania | Odporność na drgania EN 60068-2-6 Fc: 25 g Peak (10 Hz ... 2000 Hz) / –20°C ... +50°C Odporność udarowa EN 60068-2-27 Ea: 100 g 11 ms; 3 udary w każdym kierunku 3-osiowego układu współrzędnych / –40°C ... +85°C Trwała odporność udarowa EN 60068-2-29 Eb: 40 g 3 ms Rise, 7 ms Fall / 5000 Schocks w każdym kierunku 3-osiowego układu współrzędnych / –20°C ... +50°C Szum szerokopasmowy EN 60068-2-64: 15 g rms (5 Hz ... 2000 Hz) / 8 godzin w każdym kierunku 3-osiowego układu współrzędnych / –40°C ... +85°C |
|
| Temperatura otoczenia podczas pracy | –40 °C ... +100 °C | |
| Materiał obudowy | Stal nierdzewna V2A, DIN 1.4305 / AISI 303 | |
| Materiał, powierzchnia aktywna | Tworzywo sztuczne, LCP | |
| Długość obudowy | 69 mm | |
| Użyteczna długość gwintu | 43 mm | |
| Maks. moment dokręcania | Typ. 60 Nm | |
| Klasa ochrony | III | |
| Nr pliku UL | E181493 | |
| Charakterystyka bezpieczeństwa technicznego | ||
| MTTFD | 1.196 lat(a) | |
| DCavg | 0 % | |
| Współczynniki redukcji | ||
| Wskazówka | Wartości mają charakter orientacyjny i mogą się różnić | |
| Stal nierdzewna (V2A) | Ok. 0,7 | |
| Aluminium (Al) | Ok. 0,43 | |
| Miedź (Cu) | Ok. 0,37 | |
| Mosiądz (Ms) | Ok. 0,43 | |
| Certyfikaty | ||
| EU declaration of conformity | Tak | |
| UK declaration of conformity | Tak | |
| ACMA declaration of conformity | Tak | |
| Moroccan declaration of conformity | Tak | |
| China-RoHS | Tak | |
| Certyfikat CCC | Tak | |
| Certyfikat cULus | Tak | |
| Znak kontrolny ECE | Tak | |
| Klasyfikacje | ||
| ECLASS 5.0 | 27270101 | |
| ECLASS 5.1.4 | 27270101 | |
| ECLASS 6.0 | 27270101 | |
| ECLASS 6.2 | 27270101 | |
| ECLASS 7.0 | 27270101 | |
| ECLASS 8.0 | 27270101 | |
| ECLASS 8.1 | 27270101 | |
| ECLASS 9.0 | 27270101 | |
| ECLASS 10.0 | 27270101 | |
| ECLASS 11.0 | 27270101 | |
| ECLASS 12.0 | 27274001 | |
| ETIM 5.0 | EC002714 | |
| ETIM 6.0 | EC002714 | |
| ETIM 7.0 | EC002714 | |
| ETIM 8.0 | EC002714 | |
| UNSPSC 16.0901 | 39122230 | |
| Dane dotyczące cła | ||
| Masa jednostkowa | 0.099 kg | |
| Masa jednostkowa netto | 0.099 kg | |
| Kraj pochodzenia | Węgry | |
