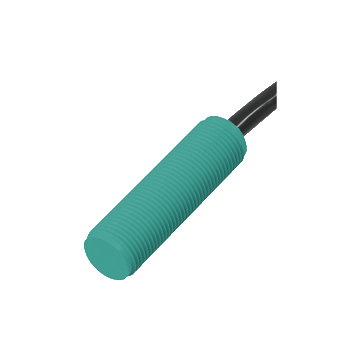

NBB4-12GK50-E2-M - 248859
Czujnik indukcyjny firmy Pepperl+Fuchs, zakres = 4 mm, czoło zabudowane, PNP / normalnie otwarty (NO), 5 ... 60 VDC, kabel 2 m PUR, IP68 / IP69K, 0 ... 2500 Hz
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
1 tydzień gdy dostępny w PF Niemcy
Gwarancja
12
Producent
PEPPERL+FUCHS
Opisy produktu
Najważniejsze parametry Inductive sensor NBB4-12GK50-E2-M
- 4 mm czoło zabudowane
- Zatwierdzenie typu E1
- Zwiększona odporność na hałas 100 V / m
- Rozszerzony zakres temperatur
-40 ... + 85 ° C - Ze zwiększonym uszczelnieniem, klasa ochrony
IP68 / IP69K - Wysoka odporność na wstrząsy i wibracje
| Ogólne specyfikacje | ||
|---|---|---|
| Funkcja przełączania | Normalnie otwarty (NO) | |
| Typ wyjścia | PNP | |
| Znamionowa odległość robocza | 4 mm | |
| Instalacja | zabudowany | |
| Polaryzacja wyjściowa | DC | |
| Zapewniona odległość robocza | 0 ... 3,24 mm | |
| Element uruchamiający | stal miękka, np. sol. 1.0037, SR235JR (wcześniej St37-2) 12 mm x 12 mm x 1 mm |
|
| Współczynnik redukcji r Al | 0.35 | |
| Współczynnik redukcji r Cu | 0,25 | |
| Współczynnik redukcji r 304 | 0,7 | |
| Współczynnik redukcji r Mosiądz | 0.4 | |
| Typ wyjścia | 3-przewodowy | |
| Nominalne oceny | ||
| Napięcie robocze | 5 ... 60 V. | |
| Częstotliwość przełączania | 0 ... 2500 Hz | |
| Histereza | typ. 5 % | |
| Zabezpieczenie przed odwrotną polaryzacją | chronione przed odwrotną polaryzacją | |
| Zabezpieczenie przed zwarciem | pulsowanie | |
| Indukcyjne zabezpieczenie przeciwprzepięciowe | tak | |
| Tłumienie przepięć | tak | |
| Spadek napięcia | ≤ 2 V. | |
| Znamionowe napięcie izolacji | 60 V. | |
| Prąd pracy | 0 ... 200 mA | |
| Prąd wyłączenia | 0 ... 0.5 mA typ. 0.1 µA przy 25 °C | |
| Prąd zasilania bez obciążenia | ≤ 7 mA | |
| Opóźnienie czasowe przed dostępnością | ≤ 200 ms | |
| Wskaźnik stanu przełączania | LED, żółty | |
| Parametry związane z bezpieczeństwem funkcjonalnym | ||
| MTTF d | 1006 a | |
| Czas misji (T M ) | 20 a | |
| Pokrycie diagnostyczne (DC) | 0 % | |
| Zgodność ze standardami i dyrektywami | ||
| Standardowa zgodność | ||
| Standardy | EN 60947-5-2:2007, EN 60947-5-2/A1:2012, IEC 60947-5-2:2007, IEC 60947-5-2 AMD 1:2012 | |
| Aprobaty i certyfikaty | ||
| Aprobata UL | Lista cULus, cel ogólny | |
| Zatwierdzenie CSA | cCSAus Listed, General Purpose | |
| Zatwierdzenie CCC | Certyfikowany przez China Compulsory Certification (CCC) | |
| Zatwierdzenie E1 | 10R-04 | |
| Warunki otoczenia | ||
| Temperatura otoczenia | -40 ... 85 ° C (-40 ... 185 ° F) | |
| Temperatura przechowywania | -40 ... 85 ° C (-40 ... 185 ° F) | |
| Specyfikacja mechaniczna | ||
| Rodzaj połączenia | kabel PUR, 2 m | |
| Core cross section | 3 x 0,75 mm 2 | |
| Materiał obudowy | PBT | |
| Czoło aktywne | PBT | |
| Stopień ochrony | IP68 / IP69K | |
| Kabel | ||
| Średnica kabla | 6 mm ± 0.2 mm | |
| Promień gięcia | > 6 x średnica przewodu , cable in motion | |
| Masa | 110 g | |
| System | Classcode |
|---|---|
| ECLASS 13.0 | 27274001 |
| ECLASS 12.0 | 27274001 |
| ECLASS 11.0 | 27270101 |
| ECLASS 10.0.1 | 27270101 |
| ECLASS 9.0 | 27270101 |
| ECLASS 8.0 | 27270101 |
| ECLASS 5.1 | 27270101 |
| ETIM 9.0 | EC002714 |
| ETIM 8.0 | EC002714 |
| ETIM 7.0 | EC002714 |
| ETIM 6.0 | EC002714 |
| ETIM 5.0 | EC002714 |
| UNSPSC 12.1 | 39121550 |
