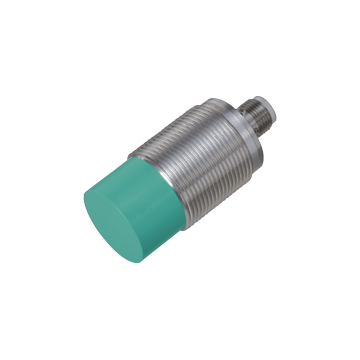

NBN15-30GM50-E0-V1 - 326161-0188

Czujnik indukcyjny firmy Pepperl+Fuchs, zakres = 15 mm, czoło niezabudowane, NPN, 3-przewodowy / normalnie otwarty (NO), 5 ... 36 V DC, konektor M12-4pin, IP68, 0 ... 1150 Hz

Kod produktu: NBN15-30GM50-E0-V1
Oznaczenie producenta: 326161-0188
Producent: PEPPERL+FUCHS
Kategoria: Czujniki indukcyjne cylindryczne

Dodaj do porównania

328,10 zł

403,56 zł z podatkiem VAT

Produkt na zamówienie

Wysyłka w ciągu: 1 tydzień gdy dostępny w PF Niemcy

Darmowy odbiór lub wysyłka DHL od 20,00 zł

Zakup na fakturę lub płatność za pobraniem

Masz pytanie lub potrzebujesz porady?
+48 32 614 09 17

Zapytaj o produkt

Parametry produktu

Czas dostawy gdy brak na magazynie

1 tydzień gdy dostępny w PF Niemcy

Gwarancja

Producent

PEPPERL+FUCHS

Opisy produktu

Najważniejsze parametry Inductive sensor NBN15-30GM50-E0-V1

15 mm czoło niezabudowane
Rozszerzony zakres temperatur
-40 ... + 85 ° C
Rozszerzony zakres napięcia roboczego
Elastyczne zastosowanie z wszechstronnymi możliwościami montażu

Ogólne specyfikacje
Funkcja przełączania		Normalnie otwarty (NO)
Typ wyjścia		NPN
Znamionowa odległość robocza		15 mm
Instalacja		niezabudowany
Polaryzacja wyjściowa		DC
Zapewniona odległość robocza		0 ... 12.15 mm
Element uruchamiający		stal miękka, np. sol. 1.0037, SR235JR (wcześniej St37-2) 45 mm x 45 mm x 1 mm
Współczynnik redukcji r _Al		0.4
Współczynnik redukcji r _Cu		0.37
Współczynnik redukcji r ₃₀₄		0,71
Współczynnik redukcji r _Mosiądz		0.46
Typ wyjścia		3-przewodowy
Nominalne oceny
Napięcie robocze		5 ... 36 V
Częstotliwość przełączania		0 ... 1150 Hz
Histereza		typ. 5 %
Zabezpieczenie przed odwrotną polaryzacją		chronione przed odwrotną polaryzacją
Zabezpieczenie przed zwarciem		pulsowanie
Spadek napięcia		≤ 1 V.
Prąd pracy		0 ... 200 mA
Prąd wyłączenia		max. 20 µA
Prąd zasilania bez obciążenia		≤ 10 mA
Opóźnienie czasowe przed dostępnością		≤ 10 ms
Wskaźnik stanu przełączania		Multihole-LED, żółty
Parametry związane z bezpieczeństwem funkcjonalnym
MTTF _d		1707 a
Czas misji (T _M )		20 a
Pokrycie diagnostyczne (DC)		0 %
Dostosowanie
PWIS conformity		VDMA 24364-A1/B2/C1/T100°C-W
Zgodność ze standardami i dyrektywami
Standardowa zgodność
	Standardy	EN 60947-5-2:2007, EN 60947-5-2/A1:2012, IEC 60947-5-2:2007, IEC 60947-5-2 AMD 1:2012
Aprobaty i certyfikaty
Klasa ochrony		II
	Znamionowe napięcie izolacji	36 V.
	Impulsy znamionowe wytrzymują napięcie	500 V
Aprobata UL		Lista cULus, źródło ogólnego przeznaczenia, źródło zasilania klasy 2
Zatwierdzenie CCC		Zatwierdzenie / oznakowanie CCC nie jest wymagane dla produktów o napięciu ≤36 V.
Warunki otoczenia
Temperatura otoczenia		-40 ... 85 ° C (-40 ... 185 ° F)
Temperatura przechowywania		-40 ... 85 ° C (-40 ... 185 ° F)
Specyfikacja mechaniczna
Rodzaj połączenia		Connector plug
Materiał obudowy		mosiądz pokryty białym brązem
Czoło aktywne		PBT , green
Stopień ochrony		IP68
Złącze
	Gwintowanie	M12 x 1
	Liczba pinów	3
Masa		136 g
Moment dokręcający		0 ... 30 Nm
Informacje ogólne
Zakres dostawy		2 nakrętki samozabezpieczające w zakresie dostawy

System	Classcode
ECLASS 13.0	27274001
ECLASS 12.0	27274001
ECLASS 11.0	27270101
ECLASS 10.0.1	27270101
ECLASS 9.0	27270101
ECLASS 8.0	27270101
ECLASS 5.1	27270101
ETIM 9.0	EC002714
ETIM 8.0	EC002714
ETIM 7.0	EC002714
ETIM 6.0	EC002714
ETIM 5.0	EC002714
UNSPSC 12.1	39121550
