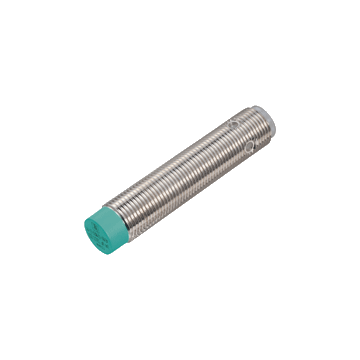

NEN10-12GM50-E3-V1 - 231724

Czujnik indukcyjny o wydłużonej strefie działania firmy Pepperl+Fuchs, zakres = 10 mm, czoło niezabudowane, PNP, 3-przewodowy / normalnie zamknięty (NC), zasilanie 10 ... 30 V DC, konektor M12-4pin, IP67, 0 ... 600 Hz

NEN10-12GM50-E3-V1 - 231724

Jeżeli termin realizacji nie spełnia Państwa oczekiwań prosimy o kontakt, postaramy się go skrócić. Skontaktuj się z nami.

Produkt na zamówienie
Wysyłka:

1 tydzień gdy dostępny w PF Niemcy

Cena:

523,00 zł

643,29 zł z podatkiem VAT

Parametry produktu

Czas dostawy gdy brak na magazynie
1 tydzień gdy dostępny w PF Niemcy
Gwarancja
12
Producent
PEPPERL+FUCHS

Opisy produktu

Najważniejsze parametry czujnika indukcyjnego NEN10-12GM50-E3-V1

  • Zwiększona odległość robocza
  • 10 mm czoło niezabudowane

Ogólne specyfikacje
Funkcja przełączania Normalnie zamknięty (NC)
Typ wyjścia PNP
Znamionowa odległość robocza 10 mm
Instalacja niezabudowany
Polaryzacja wyjściowa DC
Zapewniona odległość robocza 0 ... 8.1 mm
Element uruchamiający stal miękka, np. sol. 1.0037, SR235JR (wcześniej St37-2) <br> 30 mm x 30 mm x 1 mm
Współczynnik redukcji r <sub> Al </sub> 0.45
Współczynnik redukcji r <sub> Cu </sub> 0.4
Współczynnik redukcji r <sub> 304 </sub> 0,75
Współczynnik redukcji r <sub> Mosiądz </sub> 0.45
Typ wyjścia 3-przewodowy
Parametry nominalne
Warunki instalacji
A ze stali 1.0037 (St37): 10 mm
B 12 mm
C 30 mm
F 42 mm
Napięcie robocze 10 ... 30 V.
Częstotliwość przełączania 0 ... 600 Hz
Histereza 0.06 ... 1 mm
Zabezpieczenie przed odwrotną polaryzacją tak
Zabezpieczenie przed zwarciem pulsowanie
Odporność na przeciążenie tak
Zabezpieczenie przed zerwaniem drutu tak
Indukcyjne zabezpieczenie przeciwprzepięciowe tak
Tłumienie przepięć tak
Falowanie 10%
Spadek napięcia ? 2 V.
Powtarzalność 0,3 mm
Prąd pracy 0 ... 200 mA, powyżej 70 ° C maks. 150 mA
Prąd wyłączenia ? 10 µA
Prąd zasilania bez obciążenia ? 15 mA
Wskaźnik stanu przełączania LED, żółty
Parametry związane z bezpieczeństwem funkcjonalnym
MTTF <sub> d </sub> 2650 a
Czas misji (T <sub> M </sub>) 20 a
Pokrycie diagnostyczne (DC) 0 %
Aprobaty i certyfikaty
Zgodność EAC TR CU 020/2011
Aprobata UL Lista cULus, cel ogólny
Zatwierdzenie CCC Zatwierdzenie / oznakowanie CCC nie jest wymagane dla produktów o napięciu ?36 V.
Warunki otoczenia
Temperatura otoczenia -25 ... 85 ° C (-13 ... 185 ° F)
Temperatura przechowywania -40 ... 85 ° C (-40 ... 185 ° F)
Specyfikacja mechaniczna
Rodzaj połączenia Złącze M12 x 1, 4 piny
Materiał obudowy mosiądz, niklowany
Czoło aktywne PBT
Stopień ochrony IP67
Masa 20 g
Moment dokręcania, śruby mocujące max. 10 Nm
