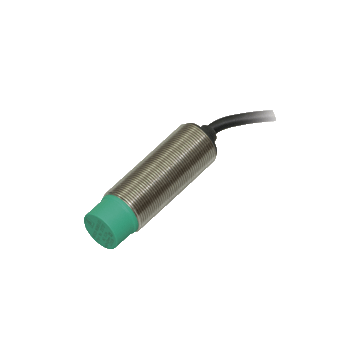

NEN20-18GM50-E2 - 231736

Czujnik indukcyjny o wydłużonej strefie działania firmy Pepperl+Fuchs, zakres = 20 mm, czoło niezabudowane, PNP / normalnie otwarty (NO), zasilanie 10 ... 30 V DC, przewód 2 m, IP67, 0 ... 200 Hz

Kod produktu: NEN20-18GM50-E2
Oznaczenie producenta: 231736
Producent: PEPPERL+FUCHS
Kategoria: Czujniki indukcyjne cylindryczne

Dodaj do porównania

538,90 zł

662,85 zł z podatkiem VAT

Produkt na zamówienie

Wysyłka w ciągu: 1 tydzień gdy dostępny w PF Niemcy

Darmowy odbiór lub wysyłka DHL od 20,00 zł

Zakup na fakturę lub płatność za pobraniem

Masz pytanie lub potrzebujesz porady?
+48 32 614 09 17

Zapytaj o produkt

Parametry produktu

Czas dostawy gdy brak na magazynie

1 tydzień gdy dostępny w PF Niemcy

Gwarancja

Producent

PEPPERL+FUCHS

Opisy produktu

Najważniejsze parametry Inductive sensor NEN20-18GM50-E2

Zwiększona odległość robocza
20 mm czoło niezabudowane

Ogólne specyfikacje
Funkcja przełączania		Normalnie otwarty (NO)
Typ wyjścia		PNP
Znamionowa odległość robocza		20 mm
Instalacja		niezabudowany
Polaryzacja wyjściowa		DC
Zapewniona odległość robocza		0 ... 16.2 mm
Element uruchamiający		stal miękka, np. sol. 1.0037, SR235JR (wcześniej St37-2) 60 mm x 60 mm x 1 mm
Współczynnik redukcji r _Al		0.35
Współczynnik redukcji r _Cu		0.3
Współczynnik redukcji r ₃₀₄		0,7
Współczynnik redukcji r _Mosiądz		0.45
Typ wyjścia		3-przewodowy
Nominalne oceny
Warunki instalacji
	A	ze stali 1.0037 (St37): 20 mm
	B	30 mm
	C	60 mm
	F	78 mm
Napięcie robocze		10 ... 30 V.
Częstotliwość przełączania		0 ... 200 Hz
Histereza		0.1 ... 2 mm
Zabezpieczenie przed odwrotną polaryzacją		tak
Zabezpieczenie przed zwarciem		pulsowanie
Odporność na przeciążenie		tak
Zabezpieczenie przed zerwaniem drutu		tak
Indukcyjne zabezpieczenie przeciwprzepięciowe		tak
Tłumienie przepięć		tak
Sinusoida		10%
Spadek napięcia		≤ 2 V.
Powtórz dokładność		1 mm
Prąd pracy		0 ... 200 mA
Prąd wyłączenia		≤ 10 µA
Prąd zasilania bez obciążenia		≤ 11 mA
Opóźnienie czasowe przed dostępnością		≤ 50 ms
Wskaźnik stanu przełączania		LED, żółty
Parametry związane z bezpieczeństwem funkcjonalnym
MTTF _d		1940 a
Czas misji (T _M )		20 a
Pokrycie diagnostyczne (DC)		0 %
Zgodność ze standardami i dyrektywami
Standardowa zgodność
	Standardy	EN 60947-5-2:2007, IEC 60947-5-2:2007
Aprobaty i certyfikaty
Aprobata UL		Lista cULus, cel ogólny
Zatwierdzenie CCC		Zatwierdzenie / oznakowanie CCC nie jest wymagane dla produktów o napięciu ≤36 V.
Warunki otoczenia
Temperatura otoczenia		-25 ... 85 ° C (-13 ... 185 ° F)
Temperatura przechowywania		-40 ... 85 ° C (-40 ... 185 ° F)
Specyfikacja mechaniczna
Rodzaj połączenia		kabel PUR, 2 m
Core cross section		0,34 mm ²
Materiał obudowy		mosiądz, niklowany
Czoło aktywne		PBT
Stopień ochrony		IP67
Masa		100 gramów
Moment dokręcania, śruby mocujące		max. 20 Nm

System	Classcode
ECLASS 13.0	27274001
ECLASS 12.0	27274001
ECLASS 11.0	27270101
ECLASS 10.0.1	27270101
ECLASS 9.0	27270101
ECLASS 8.0	27270101
ECLASS 5.1	27270101
ETIM 9.0	EC002714
ETIM 8.0	EC002714
ETIM 7.0	EC002714
ETIM 6.0	EC002714
ETIM 5.0	EC002714
UNSPSC 12.1	39121550
