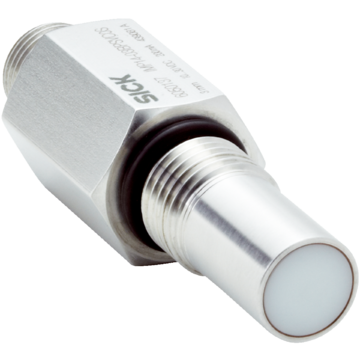

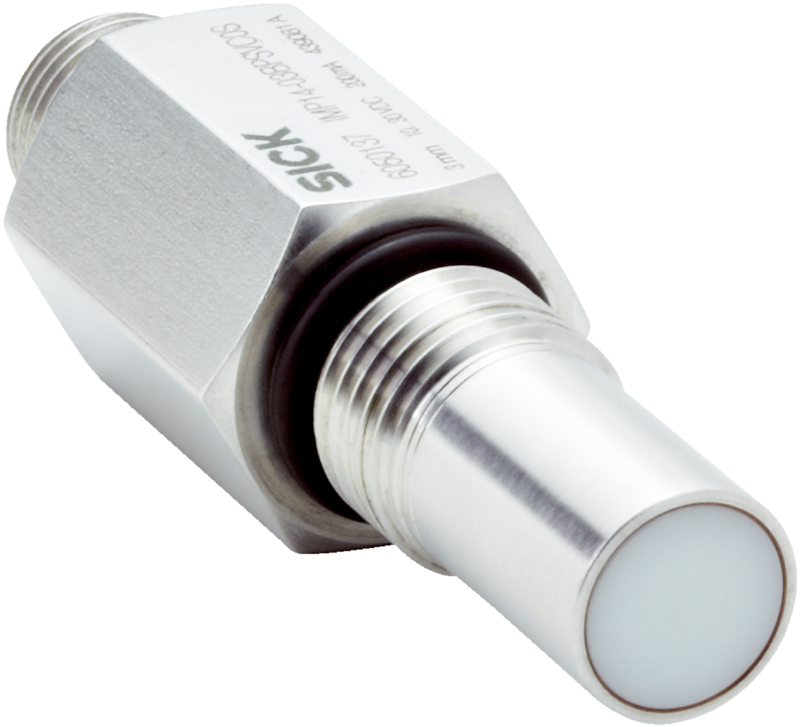

IMP14-03BNSVC0S - 6050139
Indukcyjny czujnik zbliżeniowy SICK, zasięg 3 mm, odporność na wysokie ciśnienie, montaż w metalu, wyjście NPN NO, obudowa M14, 3-przewodowy, IP68, temperatura pracy -25°C...+80°C.
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2-3 tygodnie
Gwarancja
12
Producent
SICK
Opisy produktu
Indukcyjne czujniki zbliżeniowe, IMP, IMP14-03BNSVC0S, Zastosowania specjalne: Zastosowanie w hydraulice, Zasięg Sn: 3 mm, Montaż w metalu: W jednej płaszczyźnie, Wykonanie elektryczne: DC 3-przewodowe, Wyjście przełączające: NPN, Funkcja wyjścia: Styk normalnie otwarty, Typ przyłącza: Wtyk M12, 4-pinowy, Cechy szczególne: Odporność na wysokie ciśnienie
| Cechy | ||
|---|---|---|
| Korpus | Metryczne | |
| Rozmiar gwintu | M14 x 1,5 | |
| Średnica | Ø 14 mm | |
| Wytrzymałość na ciśnienie | ≤ 500 bar | |
| Zasięg Sn | 3 mm | |
| Zasięg gwarantowany Sa | 2,4 mm | |
| Montaż w metalu | W jednej płaszczyźnie | |
| Częstotliwość przełączania | 500 Hz | |
| Typ przyłącza | Wtyk M12, 4-pinowy | |
| Wyjście przełączające | NPN | |
| Wyjście przełączające – szczegóły | NPN | |
| Funkcja wyjścia | Styk normalnie otwarty | |
| Wykonanie elektryczne | DC 3-przewodowe | |
| Stopień ochrony | IP68 | |
| Cechy szczególne | Odporność na wysokie ciśnienie | |
| Zastosowania specjalne | Zastosowanie w hydraulice | |
| Mechanika/elektryka | ||
| Napięcie zasilające | 10 V DC ... 30 V DC | |
| Tętnienia resztkowe | ≤ 20 % | |
| Spadek napięcia | ≤ 2 V | |
| Czas opóźnienia przed zadziałaniem | ≤ 50 ms | |
| Histereza | 1 % ... 15 % | |
| Powtarzalność | ≤ 4 % | |
| Dryft temperaturowy (Sr) | 15 % | |
| EMC | Wg EN 60947-5-2 | |
| Prąd stały Ia | ≤ 200 mA | |
| Wytrzymałość na podciśnienie | 10-8 Torr | |
| Rozmiar pierścienia uszczelniającego | 11,5 mm x 2,0 mm | |
| Zabezpieczenie przeciwzwarciowe | Tak | |
| Odporność na udary i drgania | 30 g, 11 ms / 10 … 55 Hz, 1 mm | |
| Temperatura otoczenia podczas pracy | –25 °C ... +80 °C | |
| Materiał obudowy | Stal nierdzewna V4A, DIN 1.4404 / AISI 316L | |
| Materiał, powierzchnia aktywna | Ceramika, ZrO2 | |
| Materiał pierścienia uszczelniającego | NBR | |
| Długość obudowy | 65 mm | |
| Użyteczna długość gwintu | 11 mm | |
| Maks. moment dokręcania | ≤ 70 Nm | |
| Charakterystyka bezpieczeństwa technicznego | ||
| MTTFD | 156 lat(a) | |
| DCavg | 0% | |
| TM (okres użytkowania) | 20 lat(a) | |
| Współczynniki redukcji | ||
| Wskazówka | Wartości mają charakter orientacyjny i mogą się różnić | |
| Stal St37 (Fe) | 1 | |
| Stal nierdzewna (V2A) | Ok. 0,85 | |
| Aluminium (Al) | Ok. 0 | |
| Miedź (Cu) | Ok. 0 | |
| Mosiądz (Ms) | Ok. 0,15 | |
| Certyfikaty | ||
| EU declaration of conformity | Tak | |
| UK declaration of conformity | Tak | |
| Moroccan declaration of conformity | Tak | |
| China-RoHS | Tak | |
| Klasyfikacje | ||
| ECLASS 5.0 | 27270101 | |
| ECLASS 5.1.4 | 27270101 | |
| ECLASS 6.0 | 27270101 | |
| ECLASS 6.2 | 27270101 | |
| ECLASS 7.0 | 27270101 | |
| ECLASS 8.0 | 27270101 | |
| ECLASS 8.1 | 27270101 | |
| ECLASS 9.0 | 27270101 | |
| ECLASS 10.0 | 27270101 | |
| ECLASS 11.0 | 27270101 | |
| ECLASS 12.0 | 27274001 | |
| ETIM 5.0 | EC002714 | |
| ETIM 6.0 | EC002714 | |
| ETIM 7.0 | EC002714 | |
| ETIM 8.0 | EC002714 | |
| UNSPSC 16.0901 | 39122230 | |
| Dane dotyczące cła | ||
| Masa jednostkowa | 68.800 g | |
| Masa jednostkowa netto | 68.8 g | |
| Jednostka objętości | 23.465 Cubic Centimetres (cm³) | |
| Kraj pochodzenia | Szwajcaria | |
