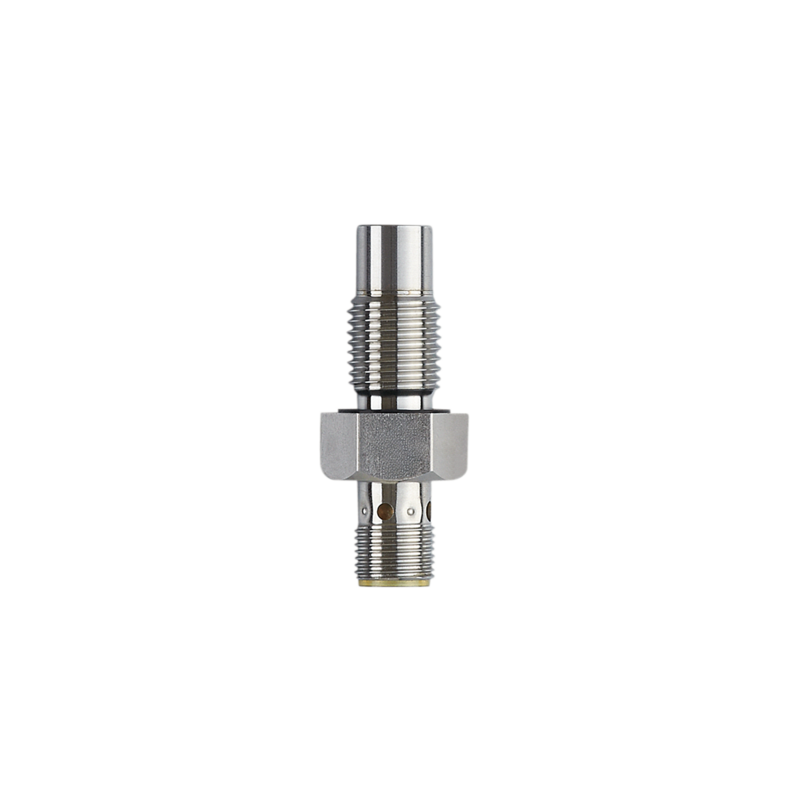

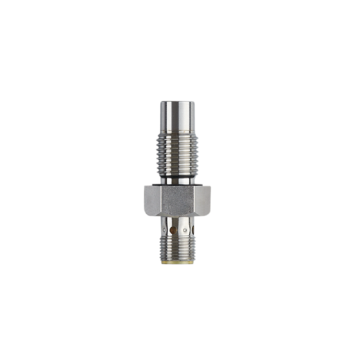

M9H200 - M9B3002BBPKG/B/AM/500 /US
Czujnik odporny na cisnienie czujnik położenia tłoka do cylindrów hydraulicznych frimy IFM, gniazdo M14 x 1,5, zakres = 2 mm, montaż zabudowany, PNP/NO, konektor M12, IP68/IP69K, max. temperatura 85 °C, 1000 Hz, L = 53 mm
Produkt na zamówienie
Wysyłka:
2 tygodnie
106,90 €
131,49 € z podatkiem VAT
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2 tygodnie
Gwarancja
24
Producent
IFM
Opisy produktu
- Odporność na ciśnienie do 500 bar
- Metalowa powierzchnia aktywna czujnika do wymagających zastosowań
- Wysokie ciśnienie rozrywające
- Konstrukcja obudowy wg norm przemysłowych
- Okres eksploatacji ponad 10 mln cykli ciśnieniowych
| Cechy produktu | ||
|---|---|---|
| Wykonanie elektryczne | PNP | |
| Funkcja wyjścia | normalnie otwarte | |
| Strefa działania [mm] | 2 | |
| Obudowa | Obudowa gwintowana | |
| Wymiary [mm] | M14 x 1,5 / L = 53 | |
| Aplikacja | ||
| Konstrukcja | Obudowa całometalowa | |
| Aplikacja | Siłownik hydrauliczny | |
| Media | Wykrywa ferromagnetyki | |
| Minimalne ciśnienie niszczące [bar] | 2000 | |
| Wytrzymałość na ciśnienie [bar] | 500 | |
| Dane elektryczne | ||
| Napięcie zasilania [V] | 10...36 DC | |
| Pobór prądu [mA] | < 23 | |
| Klasa ochrony | III | |
| Zabezpieczenie przed odwrotną polaryzacją | tak | |
| Wyjścia | ||
| Wykonanie elektryczne | PNP | |
| Funkcja wyjścia | normalnie otwarte | |
| Maks. spadek napięcia wyjścia przełączającego DC [V] | 1,6 | |
| Maks. prąd upływu [mA] | 0,1 | |
| Prąd obciążenia wyjścia przełączającego DC [mA] | 200 | |
| Częstotliwość przełączania DC [Hz] | 1000 | |
| Zabezpieczenie przed zwarciem | tak | |
| Zabezpieczenie przed zwarciem | tak | |
| Zabezpieczenie przed przeciążeniem | tak | |
| Strefa działania | ||
| Strefa działania [mm] | 2 | |
| Realny zasięg działania Sr [mm] | 2 ± 10 % | |
| Gwarantowany zasięg działania [mm] | 0...1,62 | |
| Dokładność / odchylenie | ||
| Histereza [% z Sr] | < 15 | |
| Dryft punktu przełączania [% z Sr] | 10 | |
| Powtarzalność [% z Sr] | 10 | |
| Warunki pracy | ||
| Pik ciśnienia [bar] | 1000 | |
| Temperatura otoczenia [°C] | -25...85 | |
| Ochrona | IP 65; IP 68; IP 69K | |
| Testy / dopuszczenia | ||
| EMC | ||
| EN 61000-4-2 ESD | 4 kV CD / 8 kV AD | |
| EN 61000-4-3 w.cz. promieniowane | 10 V/m | |
| EN 61000-4-4 Burst | 2 kV | |
| EN 61000-4-6 w. cz. przewodzone | 10 V | |
| EN 55011 | klasa B | |
| DIN ISO 11452-5 | 100 V/m | |
| Odporność na wibracje | ||
| EN 60068-2-6 Fc | 20 g 50 cykli przemiatania częstotliwości, 1 oktawa na minutę, w 3 osiach / 10...3000 Hz -20...50 °C | |
| Odporność na wstrząsy | ||
| EN 60068-2-27 Ea | 100 g 11 ms pół sinus. 3 wstrząsy w każdym kierunku 3 osi współrzędnych / -40...85 °C | |
| Próba udarowa ciągła | ||
| EN 60068-2-27 Ea | 40 g 6 ms; 4000 uderzeń każdy w każdym kierunku 3 osi współrzędnych / -20...50 °C | |
| MTTF [lata] | 2130 | |
| Dopuszczenie UL | ||
| Dopuszczenie UL numer | C005 | |
| Dane mechaniczne | ||
| Waga [g] | 41,8 | |
| Obudowa | Obudowa gwintowana | |
| Montaż | montaż zabudowany | |
| Wymiary [mm] | M14 x 1,5 / L = 53 | |
| Opis gwintu | M14 x 1,5 | |
| Materiał | obudowa: stal kwasoodporna stal nierdzewna (1.4404 / 316L); O-ring: FKM; okno LED: PEI | |
| Moment dokręcający [Nm] | < 25 | |
| Obudowa całometalowa | tak | |
| Wyświetlacze / elementy robocze | ||
| Wyświetlacz | ||
| Stan wyjścia | 1 x LED, kolor żółty | |
| Uwagi | ||
| Sztuk w opakowaniu | 1 szt. | |
| Połączenie elektryczne - wtyk | ||
| Podłączenie | Konektor: 1 x M12; kodowanie: A | |
